BY-ALARM PLUS
03808
Scheda di espansione By-alarm Plus 5 terminali In/Out configurabili per
contatti privi di potenziale, contatti tapparelle o rivelatori di vibrazione. Se
programmati come uscita OC, assorbimento max 250 mA. Ai morsetti +AUX,
max 800 mA.
La scheda permette di aumentare il numero di zone e di uscite della centrale nel caso in cui quelle
disponibili non siano sufficienti.
Il dispositivo non dispone di protezione sui morsetti. In fase di configurazione della centrale è
però possibile abilitare/disabilitare la protezione antistrappo e antiapertura della scatola plastica.
Nella confezione sono fornite a corredo 5 resistenze 3k3Ω 1/4W, 5 resistenze 4k7Ω 1/4W e 5
resistenze 15kΩ 1/4W.
COLLEGAMENTI
I morsetti "T1, T2, T3, T4 e T5" sono configurabili come:
- Ingresso
- Uscita
- Uscita controllata
T1, T2, T3, T4 e T5 possono essere configurati come "tapparella" o "inerziale/vibrazione"
Il dispositivo riceve l'alimentazione ed i comandi dal bus BUS e fornisce due uscite di alimenta-
zione ausiliaria a 12V ("AUX").
Il collegamento con la centrale va effettuato con un cavo schermato a 4 (o più) fili.
Attenzione: La calza va collegata ad uno dei morsetti di massa (o GND) solo dal lato della
centrale e deve seguire tutto il BUS senza essere collegata a massa in altri punti.
Il collegamento della scheda va effettuato sui morsetti "+ D S -" della centrale.
SEGNALAZIONI DEI LED
Led Modalità
velocemente
BUS Lampeggiante
lentamente
STATE 1 lampeggio breve
Premendo il pulsante di configurazione "ENROLL" per 3 secondi entrambi i LED visualizzano
l'indirizzo della scheda: il numero di lampeggi consecutivi del led "BUS" indica la cifra delle decine
mentre quello dei lampeggi del LED "STATE" indica la cifra delle unità.
INSTALLAZIONE
La scheda non dispone di protezione antisabotaggio integrata ed espone i cavi utilizzati ad
eventuali manomissioni.
E' dunque opportuno proteggere i collegamenti e il dispositivo stesso installandolo dentro una
scatola, ossia:
• scatola della centrale utilizzando gli appositi fori
• scatola di derivazione
• quadro elettrico
Nota: Ai fini della conformità alla norma 50131, l'involucro utilizzato ed il dispositivo devono
essere dotati di una protezione anti-sabotaggio.
1.Scegliere la posizione idonea all'installazione. In caso di utilizzo della scatola della centrale,
togliere l'alimentazione disconnettendo sia la rete (230 V~) che la batteria tampone.
2. Fissare il contenitore del dispositivo all'interno della scatola. In caso di utilizzo della scatola
della centrale, avvitare il contenitore di plastica ai fori filettati del fondo.
3. Far passare i cavi attraverso i fori passacavi e cablare la scheda.
4. Montare il dispositivo antisabotaggio da utilizzare per la protezione della scheda.
5. Effettuare la procedura di indirizzamento.
6. Richiudere la scatola. In caso di utilizzo della scatola della centrale, ripristinare l'alimentazione
da rete (230 V~) e ricollegare la batteria tampone.
CONFIGURAZIONE
Per tutti i dettagli si vedano i manuali di installazione del sistema By-Alarm Plus e del software
By-alarm Plus Manager.
REGOLE DI INSTALLAZIONE
L'installazione e la configurazione devono essere effettuate da personale qualificato con l'osser-
vanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i
prodotti sono installati.
CARATTERISTICHE
• Tensione di alimentazione dal bus: da 9 a 15 V
• Corrente assorbita: 20 mA
• Corrente massima disponibile:
- ai morsetti +AUX: 800 mA
- per collegamento a uscita OC: 250 mA
• Temperatura di funzionamento: da -10 a +40 °C
• Grado di sicurezza: 3
• Classe d'isolamento: II
• Dimensioni (L x A x P): 59 x 107 x 22 mm
• Peso: 70 g
49401679A0 02 2301
Significato
Dispositivo funzionante e in fase di
configurazione
Dispositivo funzionante ma non in
fase di configurazione
Dispositivo correttamente funzionante

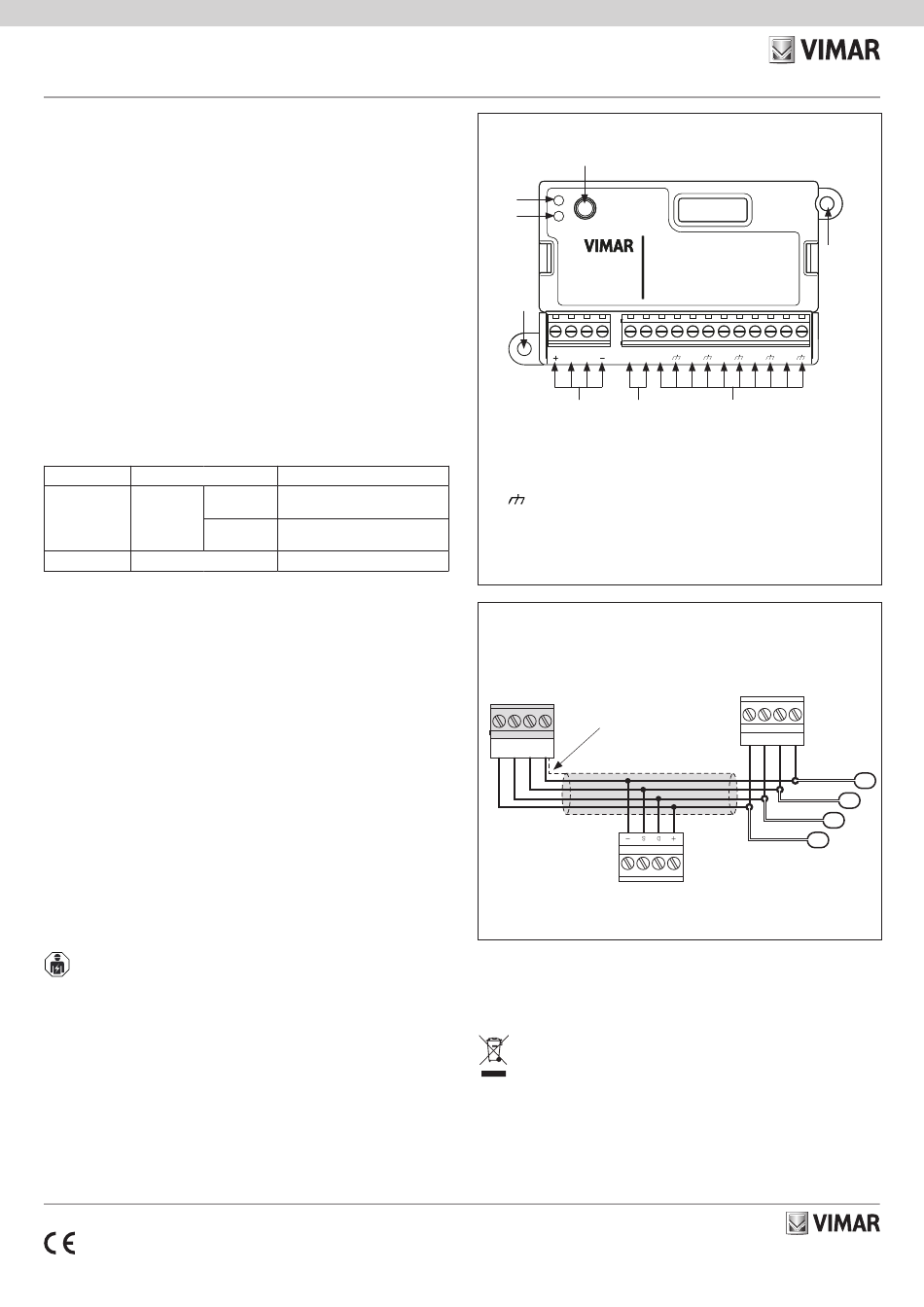

VISTA FRONTALE
G
BUS BUS
F
ENROLL ENROLL
E
STATE STATE
03808 03808
5 IN/OUT 5 IN/OUT
By-alarm Plus By-alarm Plus
D
1 1 2 2 3 3 4 4 5 5 6 6
D D S S +AUX +AUX +AUX +AUX
A B
A: Morsetti +, D, S, - per il collegamento del BUS
B: Morsetti +AUX, +AUX di alimentazione ausiliaria da 12 V
C: Morsetti:
- T1, T2, T3, T4, T5
- negativo dell'alimentazione (massa o GND)
D: Foro di fissaggio
E: Led di segnalazione "STATE"
F: Led di segnalazione "BUS"
G: Pulsante di configurazione "ENROLL"
COLLEGAMENTI
Centrale
03800
03801
03802
Calza
+ –
D S
BUS
Scheda di
espansione
03808
CONFORMITA' NORMATIVA.
Direttiva EMC. Direttiva RoHS.
Norme EN 50131-3, EN 50130-4, EN 50130-5, EN 55032, EN IEC 63000.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della
propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura
giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla
gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al mo-
mento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie
di vendita di almeno 400 m 2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici
da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura
dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili ef-
fetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
D
7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16
T1 T1 T2 T2 T3 T3 T4 T4 T5 T5
C
Altri dispositivi
BUS
+ –
D S
D
+
