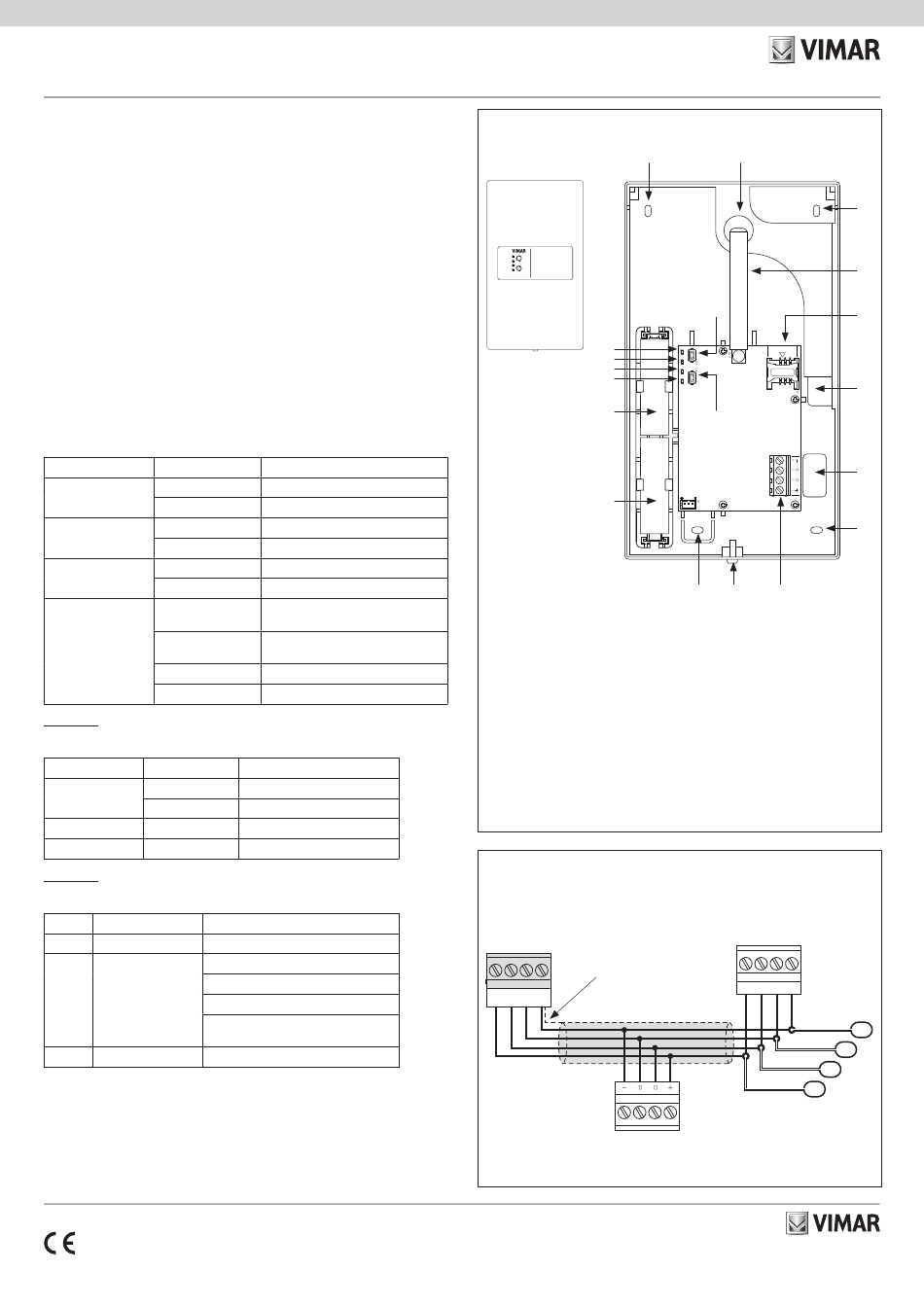

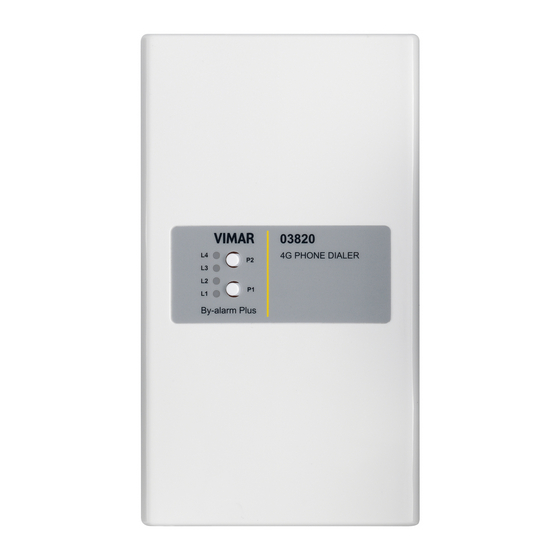

Comunicatore By-alarm Plus per invio/ricezione di messaggi SMS, invio mes-
saggi vocali, notifiche in protocollo SIA-IP, contenitore plastico protetto
Il comunicatore consente di inviare automaticamente, attraverso la rete GSM e a qualunque
numero di telefono, tutte le comunicazioni di allarme, di guasto o anomalia, con le modalità che
seguono:
• Chiamate vocali utilizzando la scheda vocale 03813 installata in centrale
• Trasmissione eventi SIA-IP
• Invio SMS per ciascun evento utilizzando la descrizione fornita dal registro eventi di tastiera
Il dispositivo può comunicare con la centrale a seguito della ricezione dei comandi attivati nei
seguenti modi:
- SMS inviati dall'utente;
- chiamata da numero/i di telefono utente configurati (CALLER-ID).
Il comunicatore utilizza la tecnologia "VoLTE" per effettuare chiamate vocali attraverso la rete 4G.
Se tale tecnologia non è attivata il dispositivo utilizza automaticamente la rete disponibile (3G
o 2G).
Attenzione: Non si garantisce la piena disponibilità di tutte le funzioni inerenti ai servizi mobile
descritte per qualsiasi combinazione di fornitore, tipologia di SIM e modello di apparecchio
telefonico utilizzati.
COLLEGAMENTI
Il collegamento con la centrale va effettuato con un cavo schermato a 4 (o più) fili.
Attenzione: La calza va collegata ad uno dei morsetti di massa (o GND) solo dal lato della
centrale e deve seguire tutto il BUS senza essere collegata a massa in altri punti.
Il collegamento della scheda va effettuato sui morsetti "+ D S -" della centrale.
SEGNALAZIONI DEI LED E PULSANTI
Led Modalità
Lampeggiante
L1 - Comunicazione
Verde
Spento
Lampeggiante
L2 - Emergenza
Rosso
Spento
Lampeggiante
L3 - Guasti
Rosso
Spento
Lampeggio lento
L4 - Connessione
Lampeggio moderato
Verde
Lampeggio veloce
Spento
Pulsante P1
Premere il pulsante P1 per visualizzare il livello di segnale attraverso l'accensione dei led. La
visualizzazione dura 5 s.
Led Modalità
Lampeggiante
L1
Acceso
L1 + L2 Accesi
L1 + L2 + L3 Accesi
Pulsante P2
In caso di accensione del led L3 e quindi in presenza di un guasto, premere il pulsante P2 per
conoscerne la causa attraverso i led L1, L2 e L3.
Led Modalità
Lampeggiante
L2 Lampeggiante
Dispositivo non registrato con l'operatore
L3 Accesi
BATTERIE
Il comunicatore è dotato di batterie interne (fornite) che permettono il corretto funzionamento del
dispositivo anche in assenza di alimentazione dal bus.
Nota: Anche quando le batterie sono cariche, per accendere il comunicatore è sempre neces-
saria l'alimentazione dal bus.
49401691A0 01 2212
Significato
Comunicazione con la centrale in corso
Assenza di comunicazione
Sabotaggio in corso o guasto nel bus
Nessun sabotaggio o guasto
Guasto del comunicatore
Nessun guasto
Dispositivo registrato nella rete GSM
Dispositivo non registrato e in ricerca
dell'operatore
Scambio dati in corso
Comunicatore spento
Significato
Segnale insufficiente
Segnale debole
Segnale buono
Segnale ottimo
Significato
Batteria scarica
Mancato sblocco della scheda SIM
Scheda SIM mancante
Segnale insufficiente
mobile
Segnale ottimo
VISTA FRONTALE (dopo apertura del coperchio)
F
03820
L4 4G PHONE DIALER
P2
L3
L2
P1
L1
By-alarm Plus
E
D
C
B
A
A
A: Batterie
B: Led L1 - Comunicazione
C: Led L2 - Emergenza
D: Led L3 - Guasti
E: Led L4 - Connessione
F: Foro di fissaggio
G: Foro passacavi
H: Antenna
I: Alloggiamento per scheda SIM
L: Morsetti +, D, S, - per il collegamento del BUS
M: Gancio vite per chiusura coperchio
N: Pulsante P1
O: Pulsante P2
COLLEGAMENTI
Centrale
03800
03801
03802
Calza
+ –
D S
BUS
Comunicatore
03820
G
F
H
O
I
SIMCARD
F
N
F
F
F M L
Altri dispositivi
BUS
+ –
D S
–
S
D
+
