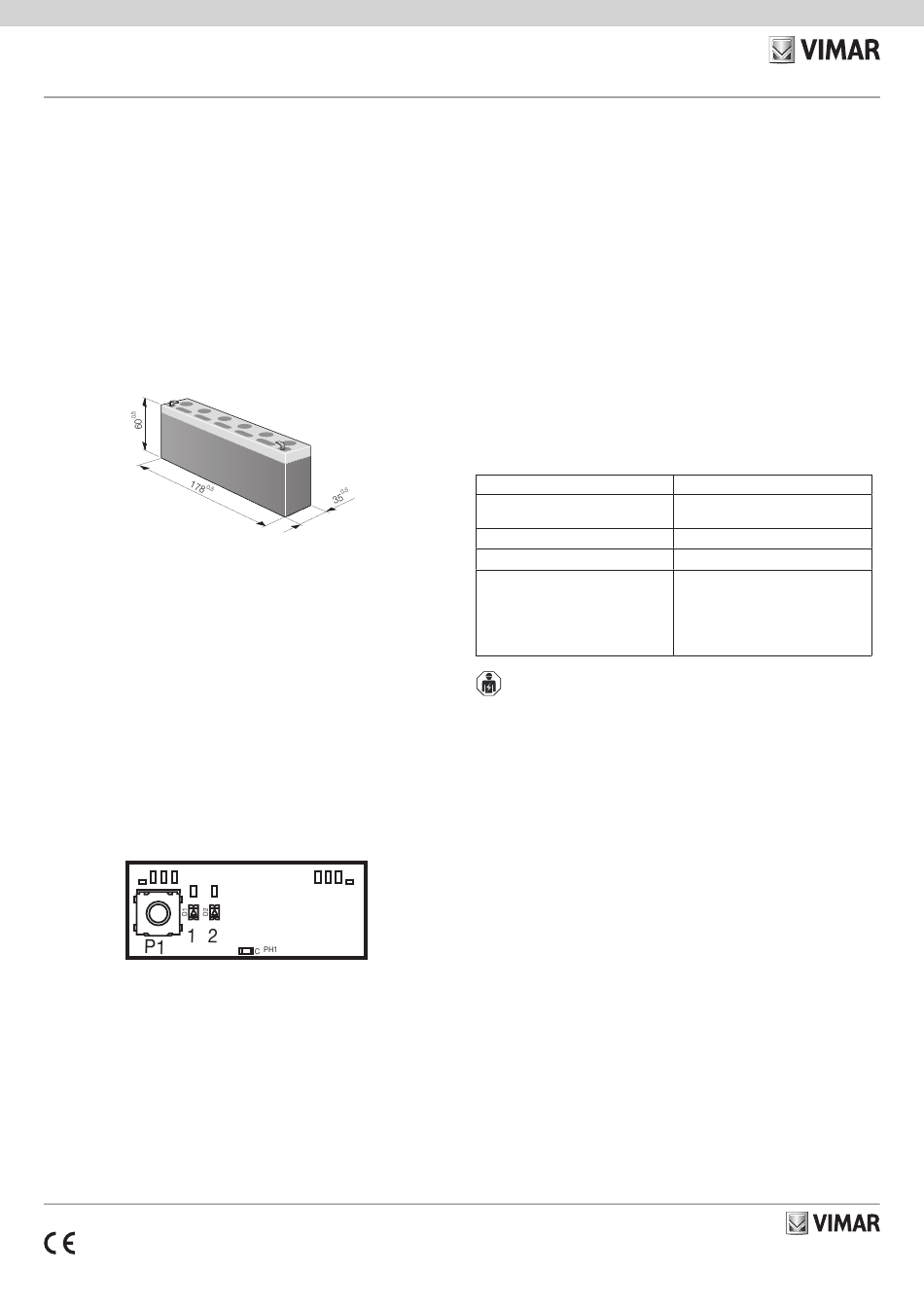

BY-ALARM PLUS
03826

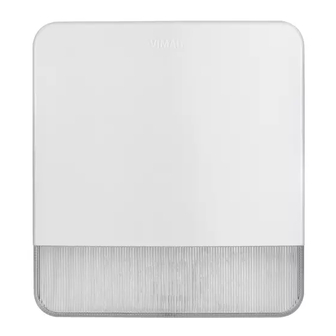

Sirena By-alarm Plus da esterno autoalimentata, collegamento alla centrale
via BUS, 2 speakers piezoelettrici, segnalazione allarme a LED, alimentazione
13,8 Vdc, installazione a parete. Batteria tampone esclusa. Bolla montaggio
facile, led stato impianto, protezione anti-apertura, anti-strappo e antischiuma.
La sirena, collegata al BUS ma autoalimentata internamente, è gestita attraverso un microproces-
sore che permette di monitorare costantemente tutti i parametri del dispositivo. La sirena riceve
l'alimentazione ed i comandi direttamente dal bus BUS.
COLLEGAMENTI
Il collegamento con la centrale va effettuato con un cavo schermato a 4 (o più) fili.
Attenzione: La calza va collegata ad uno dei morsetti di massa (o GND) solo dal lato della
centrale e deve seguire tutto il BUS senza essere collegata a massa in altri punti.
Il collegamento della sirena va effettuato sui morsetti "+ D S -".
BATTERIA DELLA SIRENA (NON FORNITA)
Alimenta la sirena in caso di manomissione e/o assenza di alimentazione di rete della linea di
collegamento con il resto dell'impianto. Deve essere sempre presente, poichè, in caso di allarme,
fornisce energia necessaria per sviluppare la potenza sonora prevista e per l'alimentazione del
lampeggiatore. Viene mantenuta in carica tramite l'alimentazione a 12 V.
N.B. Si raccomanda di rispettare le polarità in fase di installazione (rosso=positivo, nero=negativo).
In caso di batteria scarica e con tensione inferiore ai 10.5 V la sirena interrompe la riproduzione
delle segnalazioni sonore mantenendo però quelle luminose.
INSTALLAZIONE
1. Scegliere la posizione idonea all'installazione del dispositivo. La sirena va posizionata su una
superficie piana ed in una posizione difficilmente accessibile ma ben visibile in modo che svolga
un ruolo da deterrente contro eventuali tentativi di effrazione.
2. Togliere l'alimentazione all'impianto elettrico.
3. Rimuovere il coperchio.
4. Far passare i cavi attraverso il foro passacavi
5. Se si desidera attivare l'antistrappo inserire la vite nell'apposito foro; prestare attenzione che il
microswitch sia posizionato più in basso rispetto la vite.
6. Inserire la batteria tampone nell'apposito alloggio e cablarla rispettando le polarità.
7. Cablare la sirena.
8. Effettuare la procedura di arruolamento.
9. Chiudere il coperchio centrando i fori ed avvitare con le viti fornite. Il microswitch di sabotaggio
si chiude e il LED DL7 (rosso) lampeggia con un periodo di 2 s per un totale di 20 s; al termine
del lampeggio la sirena è operativa e funzionante.
CONFIGURAZIONE
Una volta che la sirena è arruolata (mediante il pulsante P1 e i LED 1 e 2) può essere configurata
attraverso la programmazione della centrale.
ES01
R4 R5
Per tutti i dettagli si vedano i manuali di installazione del sistema By-Alarm Plus e del software
By-alarm Manager Plus.
FUNZIONAMENTO
La sirena effettua diversi tipi di segnalazioni luminose e acustiche; tali segnalazioni si attivano o
meno a seconda della categoria dell'evento scatenante e della programmazione della centrale.
Per alcune di queste categorie è possibile programmare la durata della segnalazione e la pre-
senza/velocità del lampeggiatore.
TIPI DI SEGNALAZIONE
Lampeggiatore
Il segnale luminoso ad alta intensità è generato mediante un flash stroboscopico. Il lampeggiatore
si attiva con una frequenza di 36 o 108 flash al minuto in caso di mancanza di alimentazione o
sabotaggio, se così programmato.
49401904A0 02 2307
ES02
E
LED di stato
Ai lati del lampeggiatore sono presenti due LED ausiliari utilizzabili sia per le segnalazioni di allar-
me che di supporto alla programmazione.
Il LED DL7 (rosso), durante la fase di installazione, si comporta come segue:
• Acceso fisso = Installazione in corso a coperchio aperto. In questo stato la sirena non emette
segnalazioni acustiche o luminose.
• Lampeggiante = Alla chiusura del coperchio il led lampeggia per 20 s a indicare che la sirena
sta per passare in stato di normale funzionamento. Al termine del lampeggio la sirena è ope-
rativa e funzionante.
Nel normale funzionamento il LED di stato viene attivato su segnalazione se così programmato.
Il LED DL8 (verde) durante il normale funzionamento si accende su segnalazione se così pro-
grammato.
LED di programmazione
I LED 1 e 2 in fase di arruolamento indicano l'indirizzo assegnato al dispositivo.
Segnalazione acustica
La categoria dell'evento programmato per l'attivazione della sirena determina il tipo di suono fra
quelli disponibili.
ATTIVAZIONI DELLA SIRENA
Le sirene possono essere attivate sia dalla centrale che da eventi generati dalla sirena stessa in
caso di assenza della comunicazione su BUS. Le attivazioni terminano quando si verifica una
delle seguenti condizioni:
- il ripristino della condizione di riposo;
- lo scadere del tempo massimo di allarme.
Eventi della sirena
La sirena 03826 genera degli eventi a cui possono essere associate una o più segnalazioni.
Evento sirena
Mancanza di alimentazione
Problemi batteria
Antischiuma sporco
Manomissioni sirena:
- apertura coperchio/strappo dal muro
- antischiuma
- attacco termico (aumento/diminuzione
rapida della temperatura; lancia termica o
congelamento forzato)
REGOLE DI INSTALLAZIONE
L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni
regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
CARATTERISTICHE
• Tensione di alimentazione:
- nominale: 13,8 V
- range: da 9 a 16 V
• Assorbimento:
- 220 mA in funzionamento
- 140 mA in stand-by
• Livello di pressione sonora: 108 dB
• Frequenza di suono: 2000 Hz/3000 Hz
• Lampeggi al minuto: 36, 108
• Batteria alloggiabile: 12 Vdc 2,1 Ah classe di infiammabilità UL94-HB
• 2 altoparlanti piezoelettrici
• Segnalatore luminoso flash stroboscopico
• Dispositivo antiapertura
• Dispositivo antistrappo
• Contenitore plastico
• Controllo e carica della batteria in funzione della temperatura ambientale
• Temperatura di funzionamento: -25..+60 °C
• Grado di protezione IP34
• Grado di sicurezza: 2
• Classe ambientale: IV
• Dimensioni (L x A x P): 218 x 237 x 54.7 mm
CONFORMITA' NORMATIVA.
Direttiva EMC. Direttiva RoHS
Norme EN 62368-1, EN 50130-4, EN 50130-5, EN 55032, EN 50131-4, EN IEC 63000.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di
piombo.
Azione/segnalazione
Programmabile da software By-alarm Plus
Manager (si veda il rispettivo manuale)
Evento di guasto in centrale
Evento di guasto in centrale
Evento di sabotaggio in centrale
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
