Vimar BY-ALARM PLUS Quick Start Manual

BY-ALARM PLUS
03830

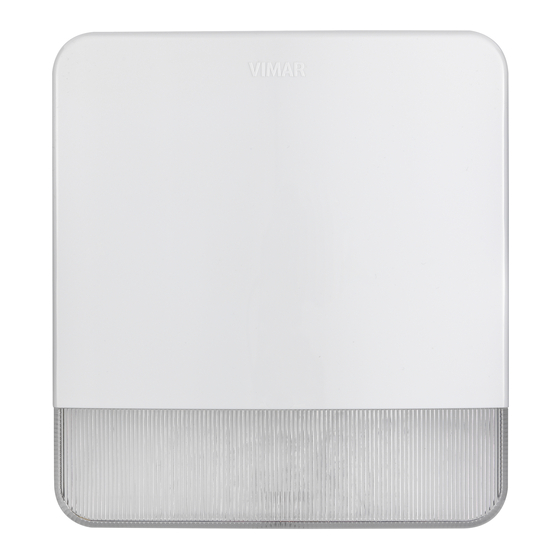

Sirena By-alarm Plus da esterno autoalimentata, collegamento in radiofre-
quenza 868 MHz, 2 speakers piezoelettrici, segnalazione allarme a LED,
installazione a parete. Batteria al litio inclusa. Bolla montaggio facile, led stato
impianto, protezione anti-apertura, anti-strappo e antischiuma, suoni program-
mabili, temporizzazioni programmabili
La sirena, che integarisce con il sistema BUS mediante l'interfaccia radio 03831-03832, è auto-
alimentata internamente da una batteria al litio ed è gestita attraverso un microprocessore che
permette di monitorare costantemente tutti i parametri del dispositivo.
BATTERIA DELLA SIRENA
La sirena viene alimentata da una batteria al litio da 3,6 V (SIZE D) non ricaricabile e corredata
di cavetto con rispettivo connettore orientato che previene inversioni accidentali di polarità. La
batteria viene fornita a corredo del dispositivo con il cavetto scollegato; si consiglia di collegare
la batteria in fase di messa in funzione dell'impianto.
IMPORTANTE:
• La batteria è stata sviluppata per ridurre drasticamente l'auto-scarica quando stoccata per
lunghi periodi: appena collegata potrebbe presentare, in alcuni casi, un livello di carica appa-
rentemente basso. Per ripristinare il normale funzionamento, collegare la batteria alla sirena
e attivare quest'ultima (altoparlanti e segnalatore luminoso) per 2-3 minuti oppure effettuare
2-3 attivazioni ravvicinate da 1 minuto ciascuna. Questa operazione consente alla batteria di
funzionare a pieno regime garantendo durata e prestazioni.
• In caso di sostituzione della batteria, è opportuno premere il pulsante di ENROLL delle sirena
per essere certi di sincronizzarla con il ricevitore via radio.
ATTENZIONE! Pericolo d'esplosione in caso di batteria sostituita con altra di tipo scorretto.
INSTALLAZIONE
Non installare il dispositivo su superfici ferromagnetiche o nelle vicinanze di potenziali campi
magnetici ed elettrici, in quanto questi potrebbero influire sul corretto funzionamento del dispo-
sitivo.
1. Scegliere la posizione idonea all'installazione del dispositivo. La sirena va posizionata su una
superficie piana ed in una posizione difficilmente accessibile ma ben visibile in modo che svolga
un ruolo da deterrente contro eventuali tentativi di effrazione.
2. Rimuovere il coperchio.
3. Fissare la base con le quattro viti di ancoraggio e predisporre l'eventuale foro per l'antistrappo.
4. Se si desidera attivare l'antistrappo inserire la vite nell'apposito foro; prestare attenzione che il
microswitch sia posizionato più in basso rispetto la vite.
5. Cablare la batteria collegando il cavetto al connettore BATTERY sulla scheda della sirena.
6. Chiudere il coperchio centrando i fori ed avvitare con le viti fornite. Il microswitch di sabotaggio
si chiude e il LED rosso lampeggia con un periodo di 2 s per un totale di 20 s.
7. Effettuare la configurazione mediante il software By-alarm Plus Manager aggiungendo il dispo-
sitivo e digitando il QRCode.
FUNZIONAMENTO
La sirena effettua diversi tipi di segnalazioni luminose e acustiche; tali segnalazioni si attivano o
meno a seconda della categoria dell'evento scatenante e della programmazione della centrale.
Per alcune di queste categorie è possibile programmare la durata della segnalazione e la pre-
senza/velocità del lampeggiatore.
TIPI DI SEGNALAZIONE
Lampeggiatore
Il segnale luminoso ad alta intensità è generato mediante un flash stroboscopico. Il lampeggiatore
si attiva con una frequenza di 36 o 108 flash al minuto in caso di mancanza di alimentazione o
sabotaggio, se così programmato.
LED di stato
Ai lati del lampeggiatore sono presenti due LED ausiliari utilizzabili sia per le segnalazioni di allar-
me che di supporto alla programmazione.
Il LED rosso, durante la fase di installazione, si comporta come segue:
• Acceso fisso = Installazione in corso a coperchio aperto. In questo stato la sirena non emette
segnalazioni acustiche o luminose.
• Lampeggiante = Alla chiusura del coperchio il led lampeggia per 20 s a indicare che la sirena sta
per passare in stato di normale funzionamento. Al termine del lampeggio la sirena è operativa
e funzionante o comunque pronta per essere configurata.
49401903A0 02 2401
Sia il LED rosso che il LED verde sono led di stato e si accendono su segnalazione in base alla
programmazione effettuata.
Segnalazione acustica
La categoria dell'evento programmato per l'attivazione della sirena determina il tipo di suono fra
quelli disponibili.
ATTIVAZIONI DELLA SIRENA
Le sirene possono essere attivate sia dalla centrale che da eventi generati dalla sirena stessa in
caso di assenza della comunicazione via radio. Le attivazioni terminano quando si verifica una
delle seguenti condizioni:
- il ripristino della condizione di riposo;
- lo scadere del tempo massimo di allarme.
Eventi della sirena
La sirena 03830 genera degli eventi a cui possono essere associate una o più segnalazioni.
Evento sirena
Problemi batteria
Manomissioni sirena:
- apertura coperchio/strappo dal muro
- antischiuma
- attacco termico (aumento/diminuzione
rapida della temperatura; lancia termica o
congelamento forzato)
REGOLE DI INSTALLAZIONE
L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni
regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
CARATTERISTICHE
• Tensione di alimentazione nominale: 3,6 V mediante batteria al litio
• Assorbimento:
- 1,25 A in funzionamento
- 210 μA in stand-by
• Potenza RF trasmessa: < 25 mW (14 dBm)
• Range di frequenza: 868 MHz
• Livello di pressione sonora: 108 dB
• Frequenza di suono: 2000 Hz/3000 Hz
• Modulazione: GFSK
• Tipo di comunicazione: bidirezionale
• Batteria alloggiabile: 3,6 Vdc 14,5 Ah LiSOCl
• Durata media della batteria: 4 anni (calcolata per un'attivazione da 3 minuti al mese)
• Tensione di segnalazione "batteria bassa": 3,298 V
• 2 altoparlanti piezoelettrici
• Toni disponibili: 5
• Segnalatore luminoso flash stroboscopico
• Lampeggi al minuto: 36, 108
• Dispositivo antiapertura
• Dispositivo antistrappo
• Contenitore plastico
• Temperatura di funzionamento: -25..+60 °C
• Grado di protezione IP34
• Umidità relativa: < 93% senza condensazione
• Grado di sicurezza: 2
• Classe ambientale: IV
• Dimensioni (L x A x P): 218 x 237 x 54.7 mm
• Peso: 720 g (comprensivo di batteria)
CONFORMITA' NORMATIVA.
Direttiva EMC. Direttiva RoHS
Norme EN 50131-5, EN 50131-4, EN IEC 63000.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di
piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire
l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed
elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che
si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'ade-
guata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e
allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla
salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
Azione/segnalazione
Evento di guasto in centrale
Evento di sabotaggio in centrale
, modello ER34615M art. 00907
2
2 è inoltre possibile consegnare
