Vimar BY-ALARM PLUS Quick Start Manual

BY-ALARM PLUS
03816

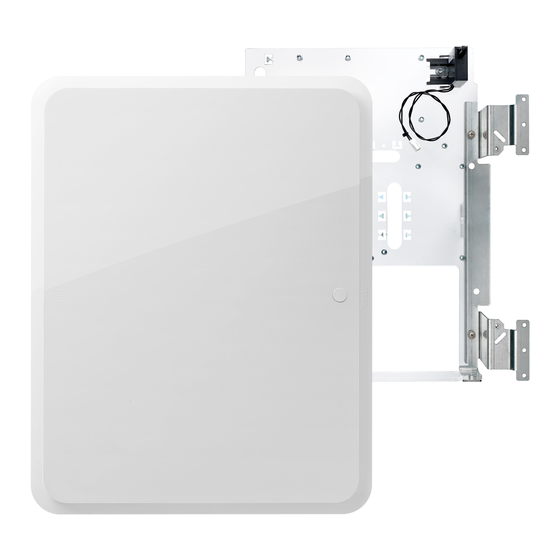

Adattatore per centralino 24 moduli con portello colore bianco, per scheda
25-65 zone By-alarm Plus, predisposta con 3 slot per scheda espansione 5
In/Out 03808 (non fornita), scheda comunicatore GSM 03810 (non fornita) o
gateway antintrusione 03812 (non fornito), predisposta con 1 slot per modulo
radio 03832 (non fornito), per 1 alimentatore 3,2A 03805 (non fornito) e con 1
alloggiamento per batteria da 7Ah (non fornita), equipaggiato con tamper per
strappo e apertura, installazione ad incasso. Scatola da incasso non fornita.
L'adattatore è provvisto di apposite forature che consentono di alloggiare al suo interno la
scheda della centrale 03800-03801-03802 e l'alimentatore 03805 assieme ad altri dispositivi
in funzione degli stessi e dello spazio disponibile. Le possibili combinazioni sono indicate nella
figura DISPOSITIVI INSTALLABILI. Una volta che i dispositivi sono stati alloggiati e cablati la
scatola va installata su centralino 24 moduli. L'adattatore può essere installato sulle scatole da
incasso art. V53324 o art. V53724 (non fornite).
INSTALLAZIONE.
Si raccomanda di installare il centralino in un luogo poco visibile e di non immediato accesso
a persone estranee.
1. Aprire il centralino rimuovendo il coperchio.
2. Fissare la scheda della centrale al fondo dell'adattatore.
3. Fissare l'alimentatore al fondo dell'adattatore.
4. Predisporre i cablaggi.
5. Fissare l'adattatore alla scatola art. V53324 o art. V53724 con le 4 viti autofilettanti fornite
in dotazione.
6. Fissare il coperchio del centralino all'adattatore con le 4 viti metriche fornite in dotazione.
7. Richiudere il coperchio del centralino.
Nota: I pressacavi/passacavi usati in fase d'installazione devono avere classe d'infiammabilità
V-1 o superiore.
Collegamento all'alimentazione di rete.
Per l'alimentazione della centrale è necessario prevedere una linea separata derivata dal qua-
dro elettrico di distribuzione. Tale linea deve essere protetta da dispositivi di sezionamento e
di protezione.
ATTENZIONE: Durante il collegamento alla sorgente primaria, prestare la massima cautela.
Pericolo di folgorazione.
Il dispositivo di sezionamento deve essere posto all'esterno dell'apparecchiatura e facilmente
accessibile. La distanza tra i contatti deve essere di almeno 3 mm. Il dispositivo di sezionamen-
to consigliato è un interruttore magnetotermico con curva d'intervento C e corrente nominale
massima di 16 A.
L'impianto di terra del sito deve essere realizzato secondo le norme vigenti.
1. Far passare il cavo di alimentazione attraverso il foro passacavi
2. Collegare l'alimentazione di rete agli appositi terminali. Per una installazione conforme agli
standard di sicurezza, il conduttore di fase deve essere collegato al terminale "L", il condut-
tore neutro deve essere collegato al terminale "N".
3. Evitare che conduttori a bassissima tensione di sicurezza o di segnale possano andare in
contatto con punti a tensione pericolosa. Usando una fascetta per cavi, assicurare i con-
duttori insieme e collegarli saldamente ad uno dei ganci per i cavi sul fondo dell'armadio.
Nota: L'estremità di un conduttore cordato non deve essere consolidata con una saldatura
dolce nei punti in cui il conduttore è sottoposto a una pressione di contatto.
Collegamento della batteria tampone
Il contenitore plastico può alloggiare una batteria al piombo da 12V 7Ah (non fornita).
Prestare la massima attenzione nel rispettare la polarità della batteria:
• cavo nero= negativo
• cavo rosso= positivo
Per la connessione della batteria utilizzare l'apposito cavo di collegamento fornito con la
scheda della centrale.
Collegare il cavo alla centrale tramite l'apposito connettore dell'alimentatore.
REGOLE DI INSTALLAZIONE.
L'installazione e la configurazione devono essere effettuate da personale qualificato con l'osser-
vanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove
i prodotti sono installati.
CONFORMITA' NORMATIVA.
Direttiva BT. Direttiva EMC. Direttiva RoHS.
Norme EN 62368-1, EN 50131-3, EN 50131-6, EN 50131-10, EN 50130-4, EN IEC 61000-6-
3, EN 50136-2, EN IEC 63000, EN 50130-5, EN 61000-3-2, EN 61000-3-3.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di
piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della
propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura
giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla
gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al mo-
mento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superfi-
cie di vendita di almeno 400 m 2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici
da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura
dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
49401799A0 02 2212
Adaptor for By-alarm Plus 24-module switchboard for 25-65 zone card, 3
slots for 5 In/Out expansion card 03808, GSM communicator card 03810 or
burglar alarm system gateway 03812,1 slot available for radio module 03832,
1 power supply 3.2A 03805, 1 housing for 7Ah battery, tamper for tearing and
opening, surface mounting.
The adaptor is fitted with dedicated perforations allowing the housing of the control unit card
03800-03801-03802 and the power supply unit 03805 together with other devices depending
on the same and on the available space. The possible combinations are shown in the figure of
INSTALLABLE DEVICES. Once the devices have been housed and wired, the mounting box
should be installed on the 24-module switchboard.
The adaptor can be installed in flush mounting boxes art. V53324 or art. V53724 (not supplied).
INSTALLATION.
We recommend you install the switchboard in a poorly visible place that is not readily accessible
by strangers.
1. Open the switchboard by removing the cover.
2. Secure the control unit card to the bottom of the adaptor.
3. Secure the power supply unit to the bottom of the adaptor.
4. Arrange the wiring.
5. Secure the adaptor to the mounting box art. V53324 or art. V53724 using the 4 self-tapping
screws supplied.
6. Secure the cover of the switchboard to the adaptor using the 4 metric screws supplied.
7. Close the switchboard cover.
Note: The cable glands/cable outlets used during installation must have a flammability class
of V-1 or more.
Connection to the mains power supply.
To power the control unit, a separate line derived from the electricity distribution board must be
envisaged. This line must be protected by disconnection and protection devices.
CAUTION: During connection to the primary source, take the utmost care. Danger of
electrocution.
The disconnection device must be placed outside the appliance and be easily accessible. The
distance between contacts must be at least 3 mm. The recommended disconnection device is
a circuit breaker with a C trip curve and a maximum rated current of 16 A.
The earthing system of the site must comply with the applicable laws in force.
1. Thread the power supply cable through the cable outlet hole
2. Connect the mains power supply to the dedicated terminals. For installation that conforms
to safety standards, the phase conductor must be connected to terminal "L", the neutral
conductor must be connected to terminal "N".
3. Avoid very low voltage safety or signal conductors coming into contact with hazardous
voltage points. Using a cable tie, tie the conductors together and connect them securely to
one of the hooks for cables on the bottom of the cabinet.
Note: The end of a stranded conductor must not be consolidated with a soft soldering in
points where the conductor is subject to contact pressure.
Connecting the buffer battery.
The plastic enclosure can house a 12V 7Ah lead battery (not supplied).
Take the utmost care respecting the battery polarity:
• black cable= negative
• red cable= positive
For the battery connection, use the dedicated connection cable supplied with the control unit
card.
Connect the cable to the control unit using the dedicated power supply unit connector.
INSTALLATION RULES.
• Installation and configuration must be carried out by qualified persons in compliance with the
current regulations regarding the installation of electrical equipment in the country where the
products are installed.
REGULATORY COMPLIANCE.
LV Directive. EMC Directive. RoHS Directive.
Standards EN 62368-1, EN 50131-3, EN 50131-6, EN 50131-10, EN 50130-4, EN IEC 61000-
6-3, EN 50136-2, EN IEC 63000, EN 50130-5, EN 61000-3-2, EN 61000-3-3.
REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.
WEEE - Information for users
If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not
be included with other general waste at the end of its working life. The user must take the worn product to
a sorted waste center, or return it to the retailer when purchasing a new one. Products for disposal can be
consigned free of charge (without any new purchase obligation) to retailers with a sales area of at least 400 m
if they measure less than 25 cm. An efficient sorted waste collection for the environmentally friendly disposal of
the used device, or its subsequent recycling, helps avoid the potential negative effects on the environment and
people's health, and encourages the re-use and/or recycling of the construction materials.
