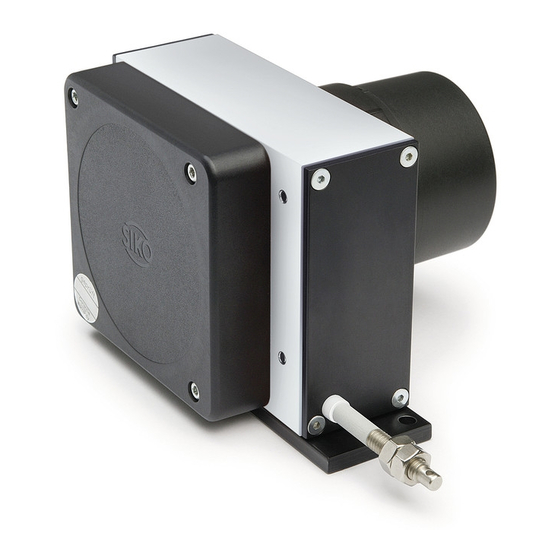

Wire actuated potentiometer

Advertisement

Available languages

Available languages

Quick Links

Benutzerinformation
SGP
Seilzuggeber mit Potentiometer
DEUTSCH
1. Gewährleistungshinweise
Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B.
SGP-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
se, wie z.B. Spritzwasser, Staub, Schläge, Tempe-
SGP
Datum 15.04.2005
Varianten-Nr.
Geräte-Typ
ratur geschützt werden.
Der Seilzuggeber ist ein hochwertiges Mess-system für
den Anbau auf eine ebene Montagefläche (Abb. 1).
Entfernen Sie den als Transportsicherung ange-
brachten Kabelbinder (1).
Zwei Durchgangslöcher dienen zur Befestigung
auf der Montagefläche (2).

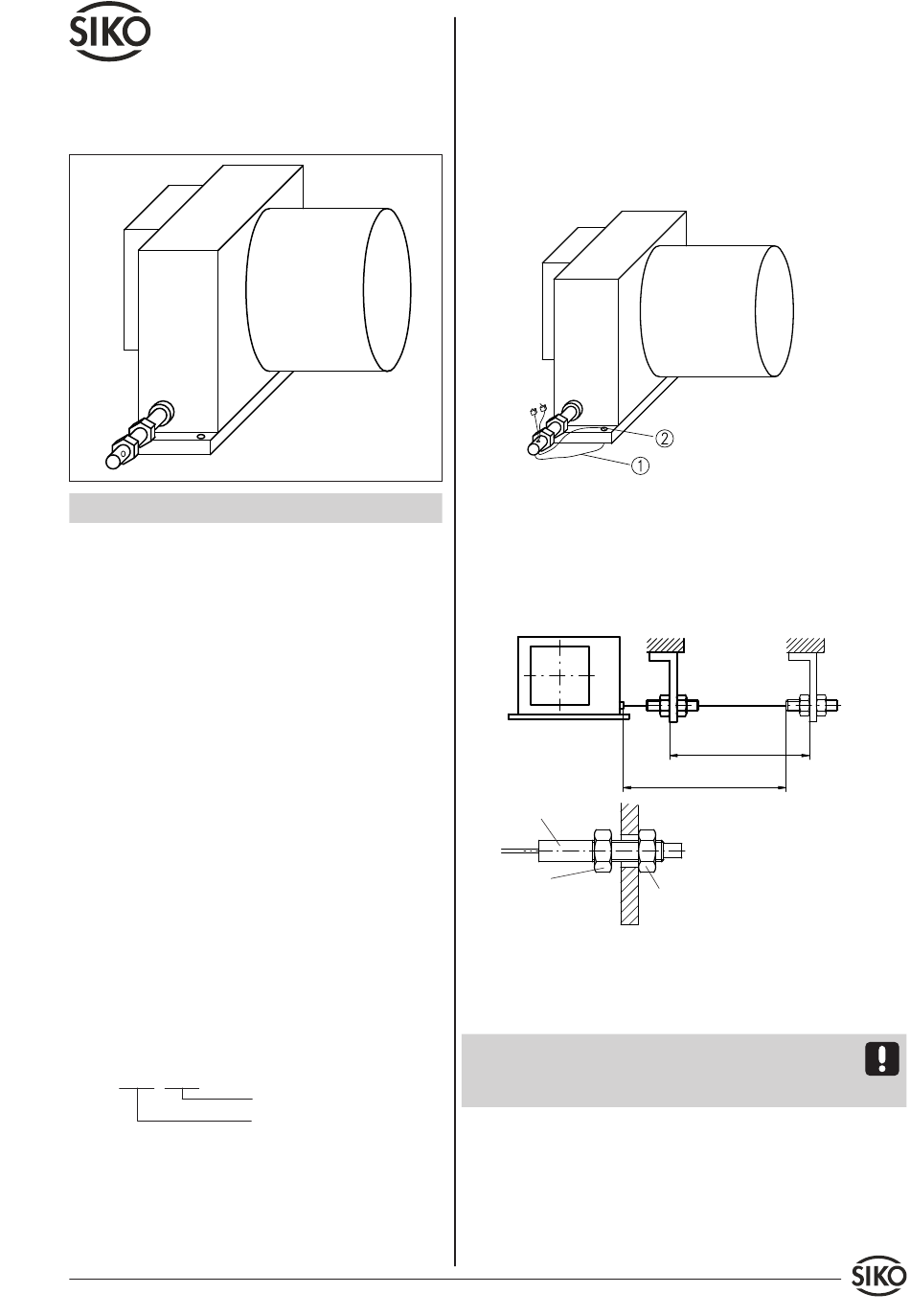

Abb. 1: Montage
Prüfen Sie nach der Befestigung des Seilzugge-
bers, die maximale Auszugslänge (Abb. 2). Das
Seilabschluss-Stück bzw. das Seil muss bis an die
vorgesehene Befestigungsstelle ausgezogen wer-
den. Das Seil darf dabei nicht verdreht werden.
Seilaufnahme
Kontermutter
Seil bei Befestigen
nicht verdrehen!
Abb. 2: Prüfung Auszugslänge
Wenn die Auszugslänge den Anforderungen ent-
spricht kann das Seilabschluss-Stück montiert werden
indem die Kontermuttern festgezogen werden.
Achtung! Das Seil darf nicht über die angegebene
max. Auszugslänge ausgezogen werden. Die Seil-
aufnahme darf nicht verdreht werden.
Handhabung des Seils
Das Seil muss lotrecht zum Seilausgang geführt
werden (Abb. 2).
Das Seil darf nicht lose zurückschnellen. Es muss
in jeder Situation und Bewegung, durch die Feder-
kraft der Seiltrommel, gespannt sein.
Art.Nr. 75259
Messbereich
max. Auszugslänge
Einstellmutter
Änd. Stand 123/05
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SGP Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Siko SGP Series

  • Page 1 Messbereich Angaben auf dem Typenschild als Bedingung. max. Auszugslänge • Garantieansprüche gelten nur für Produkte der Firma SIKO GmbH. Bei dem Einsatz in Verbindung Seilaufnahme mit Fremdprodukten besteht für das Gesamtsystem kein Garantieanspruch. • Reparaturen dürfen nur im Werk vorgenommen...
  • Page 2 Für eine korrekte Funktion darf das Seil nicht ge- • Verdrahtungsarbeiten dürfen nur spannungslos quetscht oder geknickt werden. erfolgen. • Litzen sind mit Aderendhülsen zu versehen. Seilverlängerung (Zubehör) • Vor dem Einschalten sind alle Leitungsanschlüsse Falls erforderlich kann eine Seilverlängerung ein- und Steckverbindungen zu überprüfen.
  • Page 3 Potentiometer • Schieben sie die Mutter (1) und den Kunststof- feinsatz (2) auf das Kabel. Der Messbereich des Potentiometers erstreckt sich über die gesamte Auszugslänge des Seils. Im Werk • Das Abschirmgeflecht (3) über den Kunststoffe- wird für die die Seillänge 0mm (vollständig einge- insatz (2) zurückstülpen.
  • Page 4 Sie die Übersetzung des Getriebes entsprechen anpassen (durch Bestellung/Änderung einer anderen Über- Einstellbarkeit: setzung bei SIKO). • Mit Trimmpotentiometer Po kann ein Strom von 4 mA bei Potentiometerwerten von 0 bis 15% des Was tun wenn... (Potentiometer) Gesamtwertes eingestellt werden.
  • Page 5 • Warranty can only be claimed for components Wire insert supplied by SIKO GmbH. If the system is used together with other products, there is no warranty for the complete system. Lock nut...
  • Page 6 For correction function the wire must remain wit- • Check all lines and connections before switching hout kinks or flattening. on the equipment. Interference and distortion Extension wire (accessory) All connections are protected against the effects If necessary an extension wire can be used. of interference.
  • Page 7 Potentiometer • Push nut (1) and plastic bushing (2) onto the cable. The measuring range of the potentiometer is mat- ched to the total pull-out length of the wire. Ex • Put the wire screening (3) over the plastic works value 0 Ohm is preset for wire length 0mm bushing (2).
  • Page 8 Turn left potentiometer (Po) until start value range; otherwise adjust the gear's input ratio (4mA) is measured. accordingly ( by ordering / changing the counting direction at SIKO). Move axis to end position. Turn right potentiometer (Pe) until end value What to do if ... (Potentiometer) (20mA) is measured.
