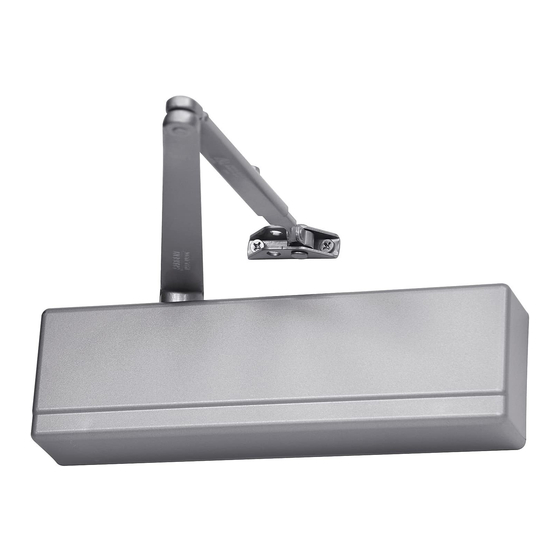

Assa Abloy SARGENT 351 POWERGLIDE Series Instructions For Installing

Assa Abloy SARGENT 351 POWERGLIDE Series Instructions For Installing

Door closers with regular arms (without holder)

Advertisement

MODEL 351 POWERGLIDE SERIES
INSTRUCTIONS FOR INSTALLING SARGENT DOOR
CLOSERS WITH REGULAR ARMS (WITHOUT HOLDER)
351 SERIES NON SIZED ADJUSTABLE SIZES 1 THRU 6
CAUTION: FAILURE TO INSTALL OR ADJUST PROPERLY MAY RESULT IN INJURY OR DAMAGE.
FOR ASSISTANCE, CALL SARGENT AT 1-800-727-5477.
1
STANDARD APPLICATION
(TYPE 25-O ARM)
CLOSER MOUNTED ON
HINGE SIDE OF DOOR
NOTE: FOR 08 AND OLC TYPE ARMS MOUNTING
SEE DATA SHEETS ENCLOSED
TOP JAMB
APPLICATION
(TYPE 25-O, 25-OZ
AND 25-OZA ARMS)
CLOSER MOUNTED ON FRAME
ON STOP SIDE OF DOOR
PARALLEL ARM
APPLICATION
(TYPE 25-P9)
CLOSER MOUNTED ON
STOP SIDE OF DOOR
STANDARD & TOP JAMB APPLICATIONS
DOOR WIDTH
(INCHES)
24
30
32
36
USE
40
PAGE 2
42
44
46
48
OVER 48
ADJUST SPRING POWER ACCORDING TO CHART*
USE
PAGE 3
PARALLEL APPLICATION ONLY
DOOR WIDTH
(INCHES)
24
30
32
36
40
42
44
46
48
USE
OVER 48
PAGE 4
ADJUST SPRING POWER ACCORDING TO CHART*
*IF INTERIOR DOORS DO NOT HAVE TO COMPLY WITH ADA
ARE RECOMMENDED. WHERE STRONG DRAFTS EXIST, INCREASE SPRING POWER AS NEEDED BY TURNING
SPRING ADJUSTMENT SCREW CLOCKWISE. IF NECESSARY, REDUCE SPRING POWER BY TURNING SCREW
COUNTERCLOCKWISE.
NUMBER OF TURNS OF SPRING POWER ADJUSTING SCREW
FROM FACTORY SETTING
(USE CHART AS GUIDE ONLY)
APPROXIMATE
DOOR WEIGHT (POUNDS)
80
110
115
130
150
155
165
170
180
+
INCREASE
POWER
CLOCKWISE
(CW)
LEFT
HAND DOOR
PULL
HINGE SIDE
STOP (PUSH) SIDE
NUMBER OF TURNS OF SPRING POWER ADJUSTING NUT
FROM FACTORY SETTING
(USE CHART AS GUIDE ONLY)
APPROXIMATE
DOOR WEIGHT (POUNDS)
80
110
115
130
150
155
165
170
180
Copyright © 2003, 2008, 2011 Sargent Manufacturing Company, an ASSA ABLOY Group company.
All rights reserved. Reproduction in whole or in part without the express written permission of
Sargent Manufacturing Company is prohibited.
351
INTERIOR DOORS
EXTERIOR DOORS
FACTORY SET
1-4 CW
1-5 CCW
4-7 CW
7-10 CW
FACTORY SET
10-12 CW
1-5 CW
5 CW AND UP AS REQ.
UP TO 18 CW AS REQ.
-
DECREASE
POWER
COUNTER CLOCKWISE
(CCW)
5/8" SPRING POWER
ADJUSTMENT NUT
HAND DOOR
PULL
HINGE SIDE
STOP (PUSH) SIDE
INTERIOR DOORS
351
EXTERIOR DOORS
2-6 CW
6-8 CW
1-5 CCW
FACTORY SET
8-11 CW
11-13 CW
1-7 CW
UP TO 18 CW AS REQ.
8 CW AND UP AS REQ.
REQUIREMENTS, EXTERIOR DOOR SETTINGS
RIGHT
1
A7340C
