4.9.5) Circuito stampato 4.9.5) Circuito stampato 4.9.5) Circuito stampato 4.9.5) Circuito stampato 4.9.5) Circuito stampato
Metodo di controllo: Metodo di controllo:
Metodo di controllo: Metodo di controllo: Metodo di controllo:
-Verificare tutte le funzioni del generatore (av-
viamento, arresto, dispositivi di sicurezza).
-Verificare le possibili cause di mancato
funzionamento(batteria, motorino, avviamen-
to, pressostato, termostato, interruttore termi-
co fusibile, scheda rele')
RIMEDIO: RIMEDIO:
RIMEDIO: RIMEDIO: Sostituire il circuito stampato RIMEDIO:
(Fig.16 Rif.1)
Quando il gruppo si arresta, per l'intervento
di una protezione, sul display del pannello
comandi scompare l'indicazione delle ore di
funzionamento e compare un codice ad indi-
care la causa dell'arresto del gruppo
elettrogeno.
Nella tabella sono riportati tutti i codici e il
loro significato
TABELLA CODICI DI ALLARME
CODICE CAUSA INTERVENTO PROTEZIONE
E - 80 Mancanza tensione gruppo
E - 81 Bassa pressione olio
E - 82 Alta temperatura motore
E - 83 Alta temperatura alternatore
E - 85 Sovraccarico gruppo elettrogeno
E - 87 A 30 sec. dall'avvio il gruppo non
raggiunge 80% della tensione nominale
batt Bassa tensione di batteria
18
4.9.5) Printed circuit 4.9.5) Printed circuit 4.9.5) Printed circuit 4.9.5) Printed circuit 4.9.5) Printed circuit
Testing method: Testing method: Testing method:
Testing method: Testing method:
-Verify all generator's functions (start, stop,
safety devices).
-Verify all the possible causes of not proper
running (battery,starter, oil pressure switch,
water temperature switch, alternator thermo-
stat, relay board fuse)
REMEDY: REMEDY:
REMEDY: REMEDY: Replace the printed circuit .(Fig.16 REMEDY:
Ref.1)

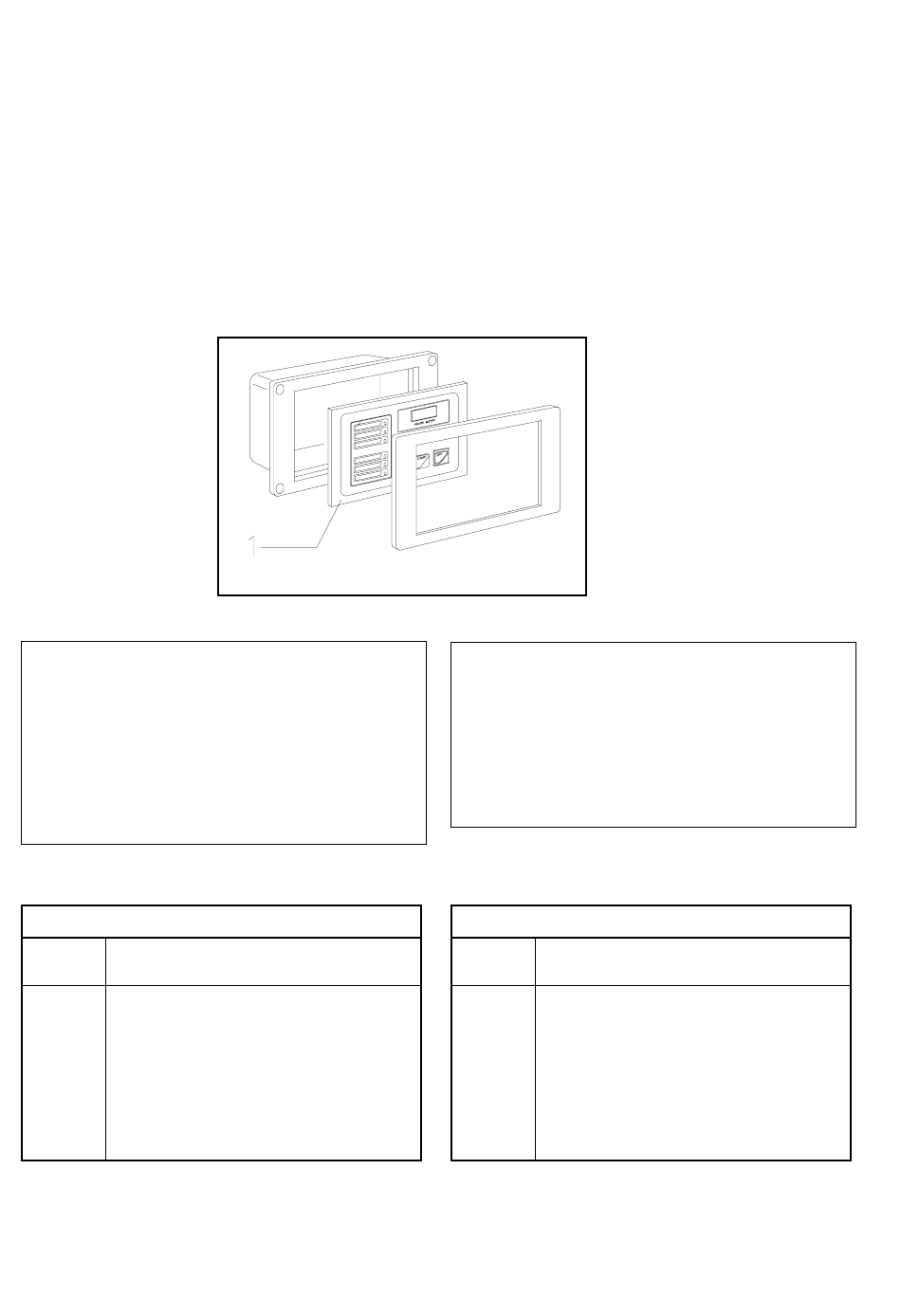

Fig. 16 Fig. 16 Fig. 16 Fig. 16 Fig. 16
When the unit stops because of an alarm
intervention, the operating time indication
disappears from the control panel display and
a code appears to indicate the cause of the
generator stop.
In the table below all the codes and their
meaning are listed.
TABLE OF ALARM CODES
CODE REASON FOR ALARM
E - 80 No power to genset
E - 81 Oil pressure low
E - 82 Motor temperature high
E - 83 Alternator temperature high
E - 85 Generator set overloaded
E - 87 After 30 s. from start-up, the genset
has not reached 80% of rated voltage
batt Battery voltage low
