Vue d'ensemble

2 3 4
1
8 7
A

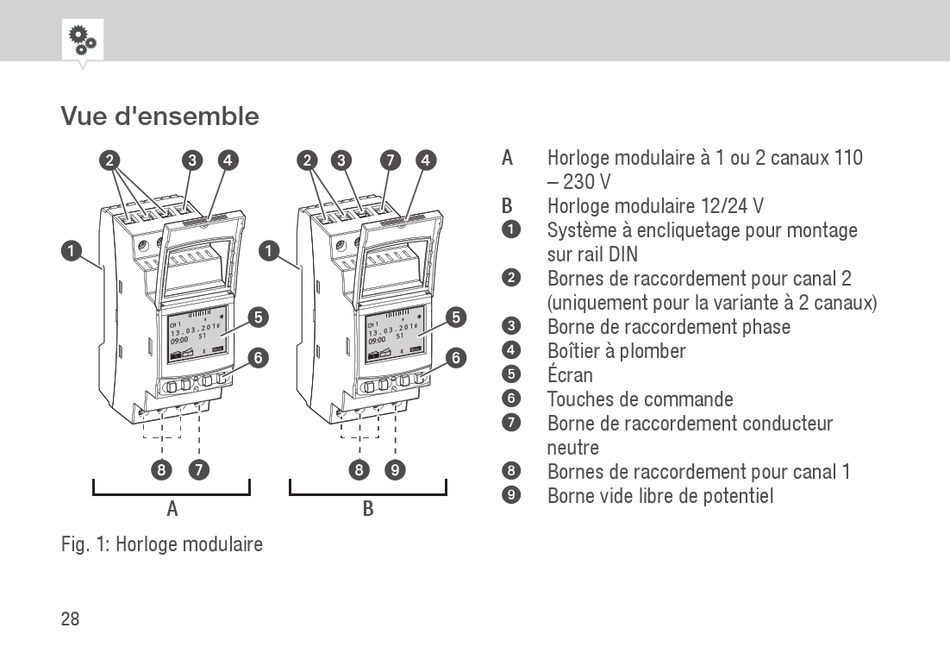

Fig. 1: Horloge modulaire
28
2 3 7 4
1
5
6
8 9
B
A Horloge modulaire à 1 ou 2 canaux 110
– 230 V
B Horloge modulaire 12/24 V
Système à encliquetage pour montage
1
sur rail DIN
Bornes de raccordement pour canal 2
2
(uniquement pour la variante à 2 canaux)
5
Borne de raccordement phase
3
Boîtier à plomber
4
6
Écran
5
Touches de commande
6
Borne de raccordement conducteur
7
neutre
Bornes de raccordement pour canal 1
8
Borne vide libre de potentiel
9
