Panoramica

2 3 4
1
8 7
A

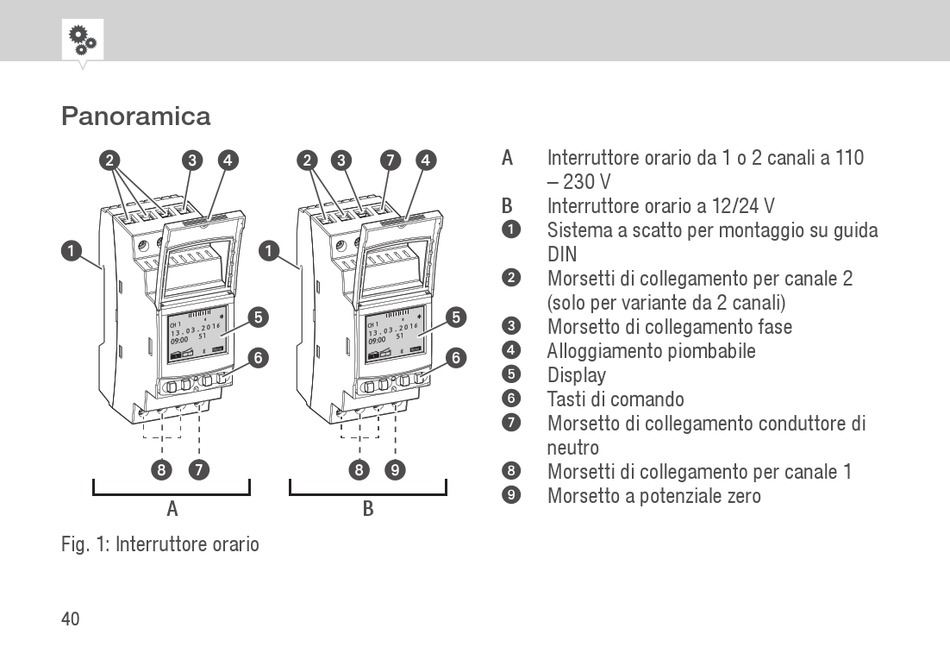

Fig. 1: Interruttore orario
40
2 3 7 4
1
5
6
8 9
B
A Interruttore orario da 1 o 2 canali a 110
– 230 V
B Interruttore orario a 12/24 V
Sistema a scatto per montaggio su guida
1
DIN
Morsetti di collegamento per canale 2
2
(solo per variante da 2 canali)
5
Morsetto di collegamento fase
3
Alloggiamento piombabile
4
6
Display
5
Tasti di comando
6
Morsetto di collegamento conduttore di
7
neutro
Morsetti di collegamento per canale 1
8
Morsetto a potenziale zero
9
