Vue d'ensemble

2 3
1
9 8

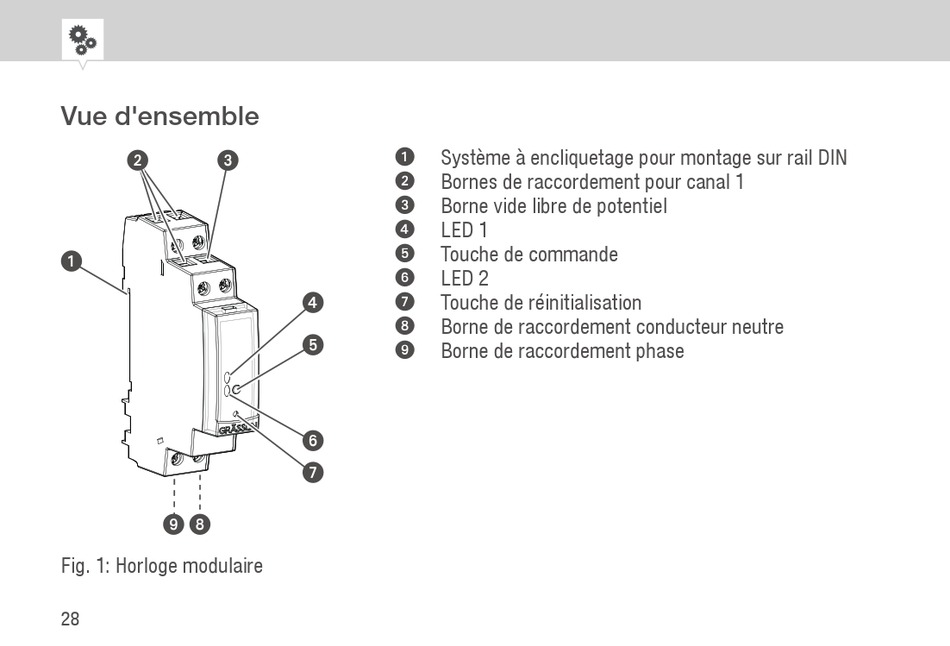

Fig. 1: Horloge modulaire
28
Systè'e à enc'i„uetage ""ur '"ntage sur rai' DIN
1
2
Bornes de raccordement pour canal 1
3
Borne vide libre de potentiel
4
LED 1
5
Touche de commande
6
LED 2
4 7 Touche de réinitialisation
8 Borne de raccordement conducteur neutre
5
9 Borne de raccordement phase
6
7
