Installation

A

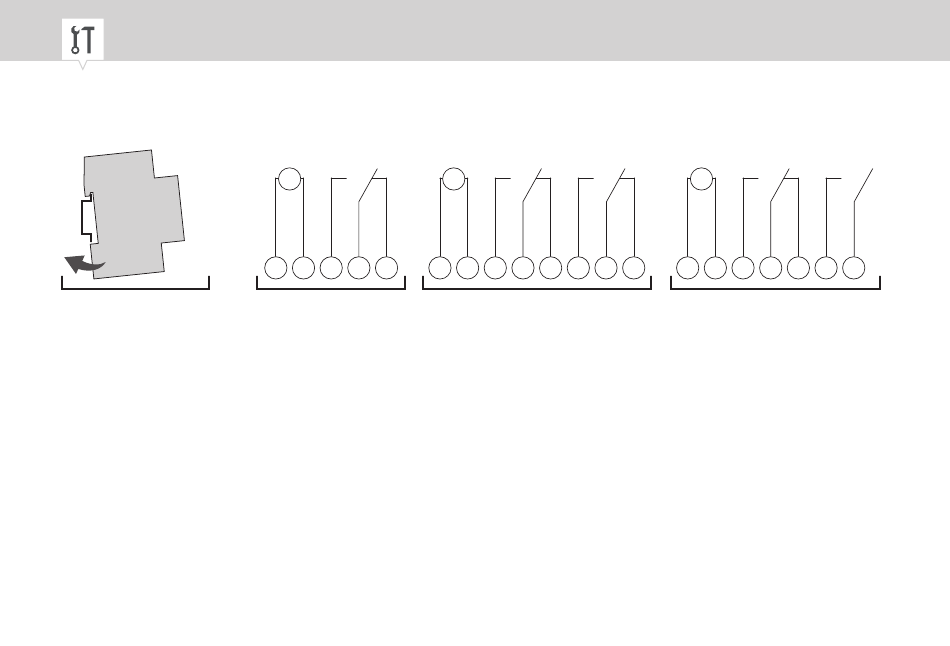

Bild 5: Montering på DIN-skena och elscheman
A Montering på DIN-skena
B 110 – 230 V 1-kanals-kopplingsur
C 110 – 230 V 2-kanals-kopplingsur
D
12/24-V-kopplingsur
1. Sätt fast kopplingsuret uppifrån på DIN-skenan (Bild 5/A) och tryck det bakåt tills det hakar fast.
2. Installera kopplingsuret enligt elschemat (Bild 5/B), (Bild 5/C) eller (Bild 5/D) (använd ledningar
med en kabelarea mellan 1 mm² och 2,5 mm²).
108
CH1
M M
~ ~
L N 1 2 3 L N
B
CH1 CH2
1 2 3 5 6 7
C
CH1 CH2
M
~
~+ ~-
1 2 3 5 6
D
