Yleistä
2 3 4
1
8 7
A

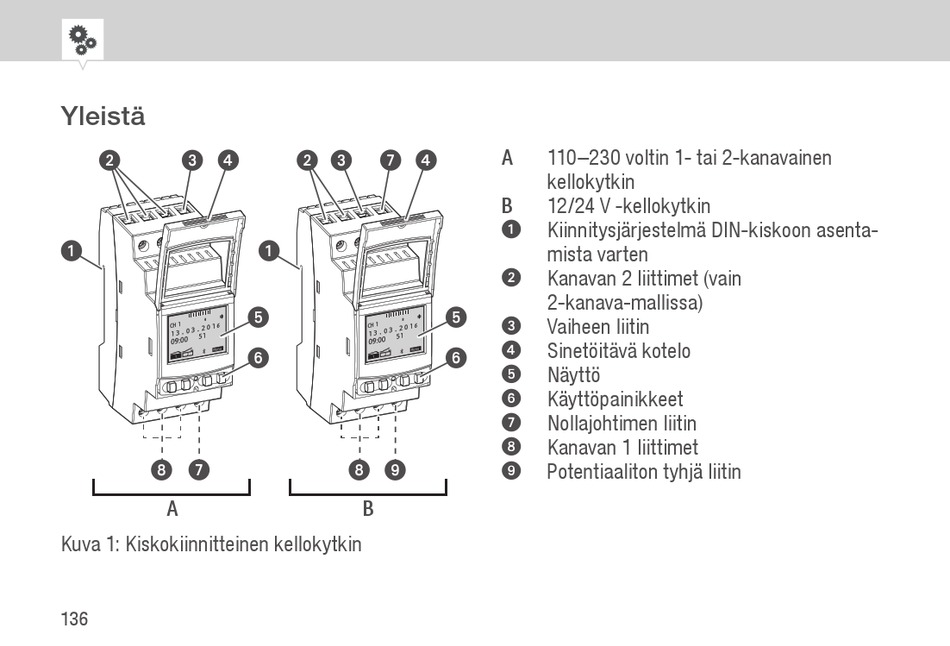

Kuva 1: Kiskokiinnitteinen kellokytkin
136
2 3 7 4
1
5
6
8 9
B
A 110–230 voltin 1- tai 2-kanavainen
kellokytkin
B 12/24 V -kellokytkin
Kiinnitysjärjestelmä DIN-kiskoon asenta-
1
mista varten
Kanavan 2 liittimet (vain
2
2-kanava-mallissa)
5
Vaiheen liitin
3
Sinetöitävä kotelo
4
6
Näyttö
5
Käyttöpainikkeet
6
Nollajohtimen liitin
7
Kanavan 1 liittimet
8
Potentiaaliton tyhjä liitin
9
