Installazione

A

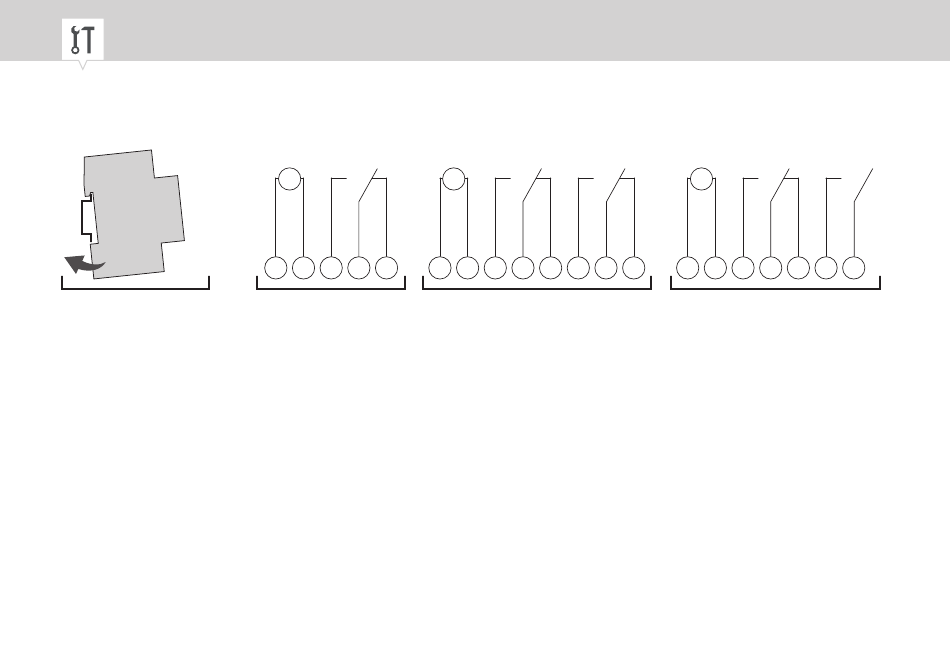

Fig. 5: Montaggio su guida DIN e schemi elettrici
A Montaggio su guida DIN
B Interruttore orario da 1 canale a 110 – 230 V
C Interruttore orario da 2 canali a 110 – 230 V
D
Interruttore orario a 12/24 V
1. Posizionare l'interruttore orario dall'alto sulla guida DIN (Fig. 5/A) e spingerlo all'indietro sino a
quando non si innesta.
2. Installare l'interruttore orario conf. allo schema elettrico (Fig. 5/B), (Fig. 5/C) o (Fig. 5/D) (utiliz-
zare cavi con una sezione compresa tra 1 mm² e 2,5 mm²).
48
CH1
M M
~ ~
L N 1 2 3 L N
B
CH1 CH2
1 2 3 5 6 7
C
CH1 CH2
M
~
~+ ~-
1 2 3 5 6
D
