Bedienungsanleitung
edienungsanleitung
4 Meßbeispiele
Diese Funktionen sind im Zusammenhang mit einem Unitron 2CHA beschrieben. Bei der Verwendung
von anderen Anzeigegeräten bitte in deren jeweiligen Bedienungsanleitungen nachlesen.

4.1 Aktivieren des UMG-Betriebes am Unitron 2 CHA

Vorgehensweise
1. UMG an Kanal 1 anschlie ßen.
2. MEN-Taste betätigen.
"
3. Mit Pfeil auf/ab Einstellungen
4. ENT-Taste betätigen.
5. Paßwort 9999 eingeben.
6. ENT-Taste betätigen.
7. Mit Pfeil auf/ab auf UMG-Betrieb stellen.
" "
8. Mit Pfeil links auf "J" stellen.
9. ENT-Taste betätigen.
10.MEN-Taste drücken.

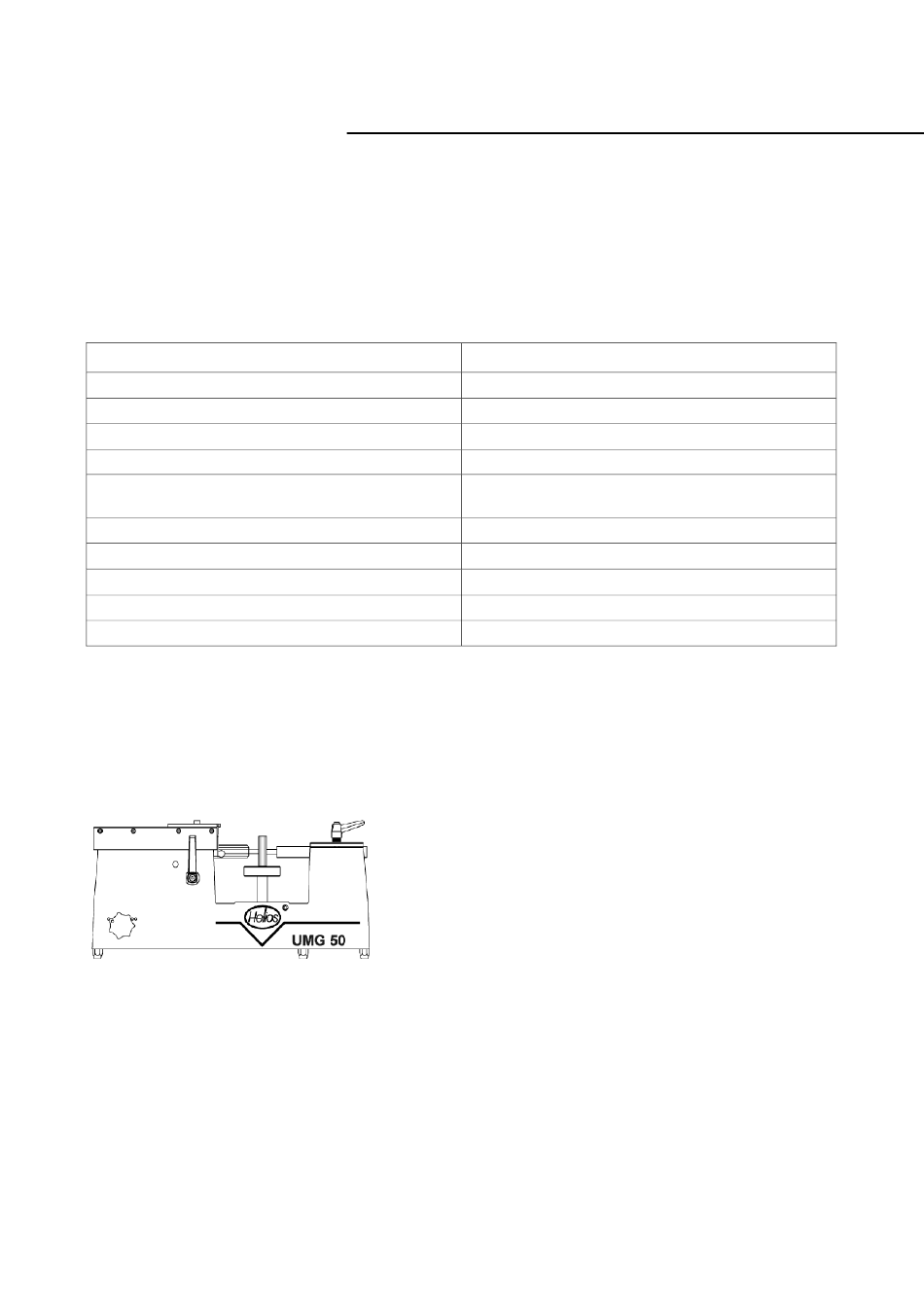

4.2 Außenmessung
4.2.1 Außenmessung 0-50mm
Die Außenmessung wird im UMG-Betrieb automatisch dem Kanal 1 zugeordnet.
4 7 0 0 0 0 1 8
Bemerkung
Anzeige: Funktionen CHA 1
"
wählen.
Anzeige: Einstellungen Passwort ****
Anzeige: !!richtig!! Passwort **** wird kurz angezeigt
danach: Einstellungen Grundeinstellung
Anzeige: Einstellungen Mass C1 mm inch
Rückkehr zum Hauptmenü
1. Mit der CHA-Taste auf Kanal 1 umschalten.
2. Meßflächen zusammenfahren.
3. Mit der CLR-Taste nullen.
4. Prüfling einlegen und Maß in der Anzeige ablesen.
0 2 . 9 .
