Lika SMSR Series User Manual

Manuale d'uso
SMSR (1Vpp)
SMSR5 (1Vpp)
Descrizione

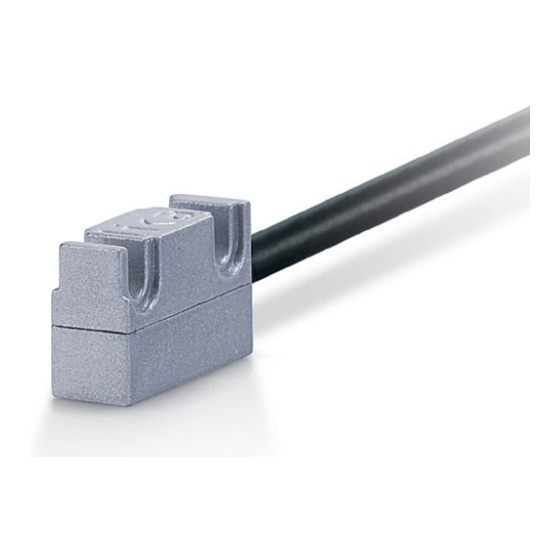

Il presente manuale è stato realizzato per la serie di
prodotti SMSR. Questi trasduttori di posizione sono
stati progettati per realizzare sistemi di misura su
macchine automatiche ed automazioni in genere. Il
sistema è composto da una banda magnetizzata e
da un sensore che, traslando sulla banda senza
contatto, restituisce in uscita un segnale ad onda
sinusoidale equivalente a quello di un encoder o una
riga ottica incrementale.
La banda è magnetizzata con campi magnetici
alternati nord/sud, la cui distanza rappresenta il
passo di magnetizzazione. Nell'utilizzo è necessario
abbinare il sensore con il modello di banda
appropriato (vedi cap. 2.1).
Oltre che per applicazioni lineari il sistema è indicato
anche per misure angolari grazie alla flessibilità
della banda e la possibilità di applicazione su
superfici circolari oppure con l'impiego di anelli
magnetici.
Elenco sezioni
1 Norme di sicurezza
2 Identificazione
3 Istruzioni di montaggio
4 Connessioni elettriche
5 Segnali di uscita
6 Manutenzione
7 Risoluzione dei problemi
MAN SMSR I_E 1.2.odt
SMSR
1 - Norme di sicurezza
• Durante l'installazione e l'utilizzo del dispositivo osservare le
norme di prevenzione e sicurezza sul lavoro previste nel
proprio paese;
• l'installazione e le operazioni di manutenzione devono
essere eseguite da personale qualificato, in assenza di
tensione e parti meccaniche in movimento;
• utilizzare il dispositivo esclusivamente per la funzione per
cui è stato costruito: ogni altro utilizzo potrebbe risultare
pericoloso per l'utilizzatore;
• alte correnti, tensioni e parti meccaniche in movimento
possono causare lesioni serie o fatali;
• non utilizzare in ambienti esplosivi o infiammabili;
• il mancato rispetto delle norme di sicurezza o delle
avvertenze specificate in questo manuale è considerato una
violazione delle norme di sicurezza standard previste dal
costruttore o richieste dall'uso per cui lo strumento è
destinato;
• Lika Electronic s.r.l. non si assume alcuna responsabilità per
eventuali danni o lesioni derivanti dall'inosservanza delle
norme di sicurezza da parte dell'utilizzatore.
Avvertenze elettriche
• Effettuare le connessioni elettriche esclusivamente in
assenza di tensione;
• rispettare le istruzioni relative alle connessioni riportate
nella sezione "Connessioni elettriche";
• i cavi dei segnali d'uscita non utilizzati devono essere isolati
singolarmente;
• in conformità alla normativa 2004/108/CE sulla
compatibilità elettromagnetica rispettare le
seguenti precauzioni:
- prima di maneggiare e installare il dispositivo, eliminare la
presenza di carica elettrostatica dal proprio corpo e dagli
utensili che verranno in contatto con il dispositivo;
- alimentare il dispositivo con tensione stabilizzata e priva di
disturbi, se necessario, installare appositi filtri EMC
all'ingresso dell'alimentazione;
- utilizzare sempre cavi schermati e possibilmente "twistati";
- non usare cavi più lunghi del necessario;
- evitare di far passare il cavo dei segnali del dispositivo vicino
a cavi di potenza;
- installare il dispositivo il più lontano possibile da eventuali
fonti di interferenza o schermarlo in maniera efficace;
- per garantire un funzionamento corretto del dispositivo,
evitare l'utilizzo di apparecchiature con forte carica
magnetica in prossimità dell'unità;
- collegare la calza del cavo e il sensore a un buon punto di
terra; assicurarsi che il punto di terra sia privo di disturbi.
Pag.1
