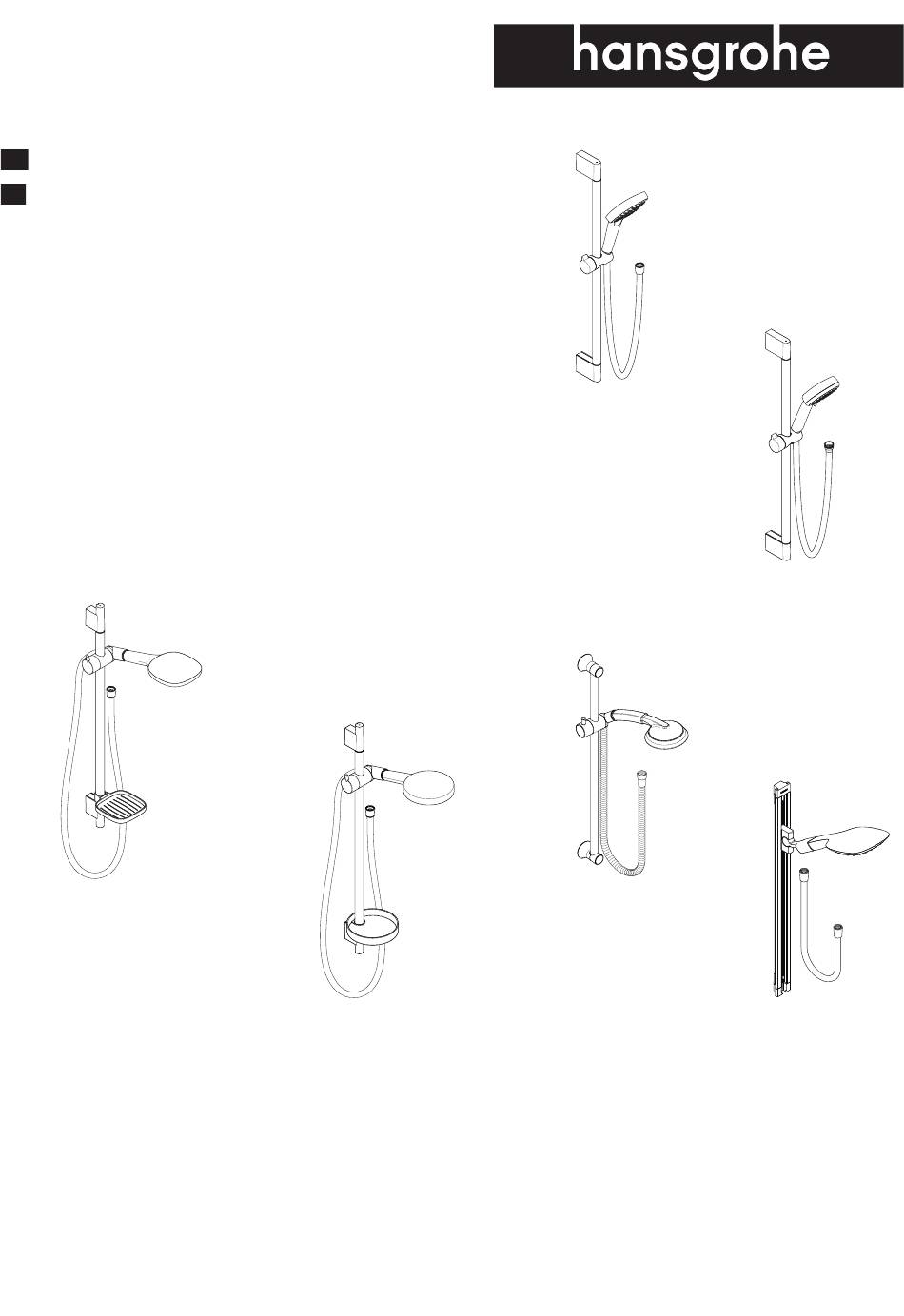

EN Instructions for use / assembly instructions
DE Gebrauchsanleitung / Montageanleitung
Raindance Select E120 /
Unica'S Puro Set
26622XX3
Raindance Select E150 /
Unica'S Puro Set
26635XX3
Raindance Select S120 /
Unica'S Puro Set
26632XXX3
Raindance Select S150 /
Unica'S Puro Set
26634003
2
3
Croma Select S /
Unica Set
26561403
Croma Select E /
Unica Set
26581XX3
Raindance C 100 AIR
3jet Unica´Classic
27843003
Crometta 100 /
Unica Set
26653403 / 26654403
PuraVida Set
27853XXX3
Advertisement
Related Manuals for Hans Grohe PuraVida Set 27853 3 Series
Summary of Contents for Hans Grohe PuraVida Set 27853 3 Series
- Page 1 EN Instructions for use / assembly instructions DE Gebrauchsanleitung / Montageanleitung Croma Select S / Unica Set 26561403 Croma Select E / Unica Set 26581XX3 Crometta 100 / Unica Set 26653403 / 26654403 Raindance Select E120 / Raindance C 100 AIR Unica'S Puro Set 3jet Unica´Classic 26622XX3 27843003 Raindance Select E150 / PuraVida Set Unica'S Puro Set Raindance Select S120 /...
-
Page 2: Safety Notes
English Technical Data Safety Notes Operating pressure: max. 0,6 MPa Gloves should be worn during installation to prevent Recommended operating pressure: 0,1 - 0,4 MPa crushing and cutting injuries. (1 MPa = 10 bar = 147 PSI) The product may only be used for bathing, hygienic Hot water temperature: max. 60°C and body cleaning purposes. Thermal disinfection: max. 70°C / 4 min Children as well as adults with physical, mental and/ The product is exclusively designed for drinking water! or sensoric impairments must not use this product Symbol description without proper supervision. Persons under the influence of alcohol or drugs are prohibited from Do not use silicone containing acetic acid! using this product. With the excentric washer it is possible to Do not allow the streams of the shower touch equalize tolerance of the drilling. sensitive body parts (such as your eyes). An (see page 11) adequate distance must be kept between the shower and you. Dimensions (see page 12) The product may not be used as a holding handle. A separate handle must be installed. Flow diagram (see page 12) Shower hoses are only suitable for a connection Spare parts (see page 23) from the shower to the fitting. Never fit a shut-off... -
Page 3: Montage
Deutsch zu Beschädigungen an Funktionsteilen der Brause Sicherheitshinweise führen, für hieraus ergebende Schäden haftet Bei der Montage müssen zur Vermeidung von Hansgrohe nicht. Quetsch- und Schnittverletzungen Handschuhe • Die Brausestange muss spannungsfrei montiert getragen werden. werden! Das Produkt darf nur zu Bade-, Hygiene- und • Optimale Funktion nur in Verbindung mit Hansgrohe Körperreinigungszwecken eingesetzt werden. Handbrausen und Hansgrohe Brausenschläuchen Kinder, sowie Erwachsene mit körperlichen, geistigen garantiert. und / oder sensorischen Einschränkungen dürfen Technische Daten das Produkt nicht unbeaufsichtigt benutzen. Betriebsdruck: max. 0,6 MPa Personen, die unter Alkohol- oder Drogeneinfluss Empfohlener Betriebsdruck: 0,1 - 0,4 MPa stehen, dürfen das Produkt nicht benutzen. (1 MPa = 10 bar = 147 PSI) Der Kontakt der Brausestrahlen mit empfindlichen Heißwassertemperatur: max. 60°C Körperstellen (z. B. Augen) muss vermieden werden. Thermische Desinfektion: max. 70°C / 4 min Es muss ein ausreichender Abstand zwischen Brause Das Produkt ist ausschließlich für Trinkwasser konzipiert! und Körper eingehalten werden. Symbolerklärung Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater Haltegriff montiert werden. Kein essigsäurehaltiges Silikon verwenden! Brausenschläuche sind nur zum Anschluss von Durch die Exzenterbuchse können Bohrtoleran- Brausen an Armaturen geeignet. Eine Absperrung... - Page 4 26622XX3 / 26632XX3 / 26634003 / 26635XX3 .... 6 26561403 / 26581XX3 / 26653403 / 26654403 .... 7 27772003 / 27775003 ............8 27843003 ..................9 27853XX3 .................. 10...
- Page 6 26622XX3 / 26632XX3 / 26634003 / 26635XX3 26632XX3 / 26634003 Ø 6 #94246000...
- Page 7 26561403 / 26581XX3 / 26653403 / 26654403 Ø 6 #94246000...
- Page 8 27772003 / 27775003 Ø 6 #94246000...
- Page 9 27843003 Ø 6 #94246000...
- Page 10 27853XX3 Ø 6...
- Page 11 27853XX3 #94246000...
- Page 12 Raindance Select E120 / Unica'S Puro Set Raindance Select E150 / Unica'S Puro Set 26622XX3 26635XX3 m a x . 3 2 5 m a x . 3 4 4 Ø Ø 16 8 16 8 G ½ Raindance Select E 120 3jet 26521XXX Raindance SelectE 150 3jet 26551000...
- Page 13 Raindance Select S120 / Unica'S Puro Set Raindance Select S150 / Unica'S Puro Set 26632XXX3 26634003 m a x . m a x . 3 4 4 Ø Ø 15 3 15 3 G ½ 0,50 Raindance Select S 120 3jet 0,45 26531000 0,40...
- Page 14 Raindance C 100 AIR 3jet Unica´Classic 27843003 m a x . 3 4 6 Ø G ½ Raindance Classic 100 AIR 3jet 28548003...
- Page 15 PuraVida Set 27853XXX3 PuraVida 150 28557XX3...
- Page 16 Croma Select S / Unica Set Croma Select E / Unica Set 26561403 26581XX3 3 0 4 3 0 4 2 01 2 01 Ø Ø G ½ Croma Select S Multi 0,50 26801400 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05...
- Page 17 Crometta 100 / Unica Set 2 91 26653403 / 26654403 2 0 8 G ½ Ø 2 2 Crometta 100 Multi 0,50 26826400 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 9 12 15 18 21 24 27 30 Q = l/min Q = l/sec Crometta 100 Vario 26827400...
- Page 18 27853403 SW 2 mm SW 4 mm easier / leichter easier / leichter SW 2 mm SW 4 mm harder / schwere harder / schwere...
- Page 19 26561403 / 26581XX3 / 26653403 / 26654403 / 26655403...
- Page 20 26622003 / 26622XX3 / 26632XX3 / 26634003 / 26635XX3 / 27843003...
- Page 21 Reinigungsempfehlung / Garantie / Kontakt www.hansgrohe.com/ www.hansgrohe.com/ www.hansgrohe.com/ Cleaning recommendation / Warranty / Contact cleaning-recommendation cleaning-recommendation cleaning-recommendation www.hansgrohe.com/ www.hansgrohe.com/ www.hansgrohe.com/ www.hansgrohe.com/ cleaning-recommendation cleaning-recommendation cleaning-recommendation cleaning-recommendation www.hansgrohe.com/ www.hansgrohe.com/ www.hansgrohe.com/ cleaning-recommendation cleaning-recommendation cleaning-recommendation QUICK Einfach sauber: Kalk lässt sich von den Noppen ganz leicht abrubbeln. CLEAN Just clean: simply rub over the spray nozzles to remove lime scale. www.hansgrohe.com/ www.hansgrohe.com/ cleaning-recommendation cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation...
- Page 22 > 1 min...
- Page 23 Raindance Select E120 / Raindance Select S120 / Unica'S Puro Set Unica'S Puro Set 26622XX3 26632XXX3 Raindance Select E150 / Raindance Select S150 / Unica'S Puro Set Unica'S Puro Set 26635XX3 26634003 28588000 94246000 95659000 (26634003) 26531XXX (26632XX3) 98894000 94246000 98894000 26521XXX (26622XX3)
- Page 24 Croma Select S / Unica Set Crometta 100 / Unica Set 26561403 26653403 / 26654403 Croma Select E / Unica Set 26581XX3 95217XXX 95217000 26811XXX (26581XX3) 95218000 95218000 26801400 26826400 (26561403) (26653403) 97450000 97450000 26827400 (26654403) 95659000 95659000 94246000 94246000 98058000 98058000 92366XXX 92366000 96179000...
- Page 25 PuraVida Set Raindance C 100 AIR 3jet Unica´Classic 27853XXX3 27843003 98993000 95171000 95129000 28557403 94246000 95407000 98894000 98518000 98992000 96179000 28548003 98519000 95172000 94246000 27414003 98058000 98058000 95333000 28276000 96179000 27453003 28136003 98557000 96179000 92451000 98518000 95333000...
- Page 28 Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
