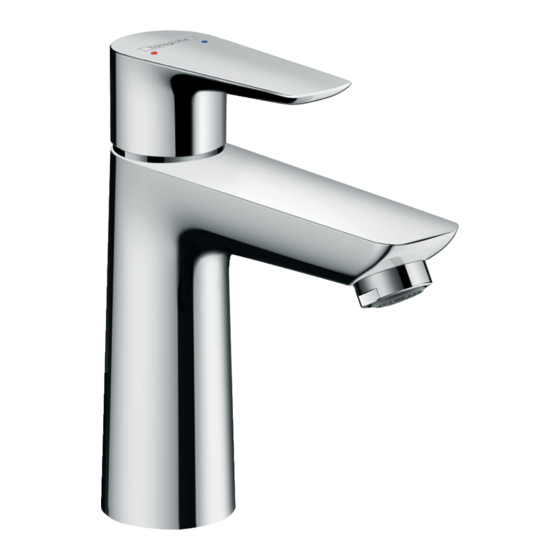

Hans Grohe Talis E 110 Instructions For Use/Assembly Instructions
Hide thumbs
Also See for Talis E 110:
- Instructions for use manual (12 pages) ,
- Instructions for use/assembly instructions (49 pages) ,
- Instructions for use/assembly instructions (16 pages)
Related Manuals for Hans Grohe Talis E 110
Summary of Contents for Hans Grohe Talis E 110
- Page 1 EN Instructions for use / assembly instructions DE Gebrauchsanleitung / Montageanleitung Talis E 110 71712003 Talis E 80 71702003 Talis S 100 72021003 Talis S 80 72012003...
-
Page 2: Installation Instructions
English Safety Notes Symbol description Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. The product may only be used for bathing, hygienic Adjustment (see page 6) and body cleaning purposes. To adjust the hot water limiter. Using a hot The hot and cold supplies must be of equal pres- water limiter in combination with a continu- sures. ous flow water heater is not recommended. Installation Instructions Dimensions (see page 7) • Prior to installation, inspect the product for transport damages. After it has been installed, no transport or surface damage will be honoured. Flow diagram • The pipes and the fixture must be installed, flushed (see page 8) and tested as per the applicable standards. with EcoSmart ® without EcoSmart • The plumbing codes applicable in the respective ® countries must be observed. Spare parts (see page 9) • The drain valve must only be used as intended. It is not allowed to attach other objects to the drain valve, for Special accessories (order as an... -
Page 3: Montage
Deutsch Sicherheitshinweise Symbolerklärung Bei der Montage müssen zur Vermeidung von Kein essigsäurehaltiges Silikon verwenden! Quetsch- und Schnittverletzungen Handschuhe getragen werden. Justierung (siehe Seite 6) Das Produkt darf nur zu Bade-, Hygiene- und Körper- Einstellen der Warmwasserbegrenzung. In reinigungszwecken eingesetzt werden. Verbindung mit Durchlauferhitzern ist eine Große Druckunterschiede zwischen den Kalt- und Warmwassersperre nicht zu empfehlen. Warmwasseranschlüssen müssen ausgeglichen werden. Maße (siehe Seite 7) Montagehinweise • Vor der Montage muss das Produkt auf Transportschä- Durchflussdiagramm den untersucht werden. Nach dem Einbau werden (siehe Seite 8) keine Transport- oder Oberflächenschäden anerkannt. mit EcoSmart ® • Die Leitungen und die Armatur müssen nach den gülti- ohne EcoSmart ® gen Normen montiert, gespült und geprüft werden. Serviceteile (siehe Seite 9) • Die in den Ländern jeweils gültigen Installationsrichtli- nien sind einzuhalten. Sonderzubehör (nicht im Lieferum- • Das Ablaufventil darf nur zum bestimmungsgemäßen fang enthalten) Gebrauch verwendet werden. Das Befestigen von Dichtung #98996000... - Page 4 Montage Montage 98996000 (7 Nm) SW 24 mm SW 10 mm (4 Nm)
- Page 5 Montage SW 22 mm SW 22 mm (2 Nm) > 2 min Bedienung open / öffnen close / schließen cold / kalt hot / warm...
- Page 6 60 °C 10 °C 0,3 MPa SW 3 mm 36°C 38°C 60°C 55°C 43°C 50°C SW 3 mm (5 Nm)
- Page 7 Talis S 100 72012003 72021003 Ø Ø Ø Ø G 1 / 2 G 1 / 2 Talis E 80 Talis E 110 71702003 71712003 Ø Ø Ø Ø G 1 / 2 G 1 / 2 G 1 / 2...
- Page 8 Durchflussdiagramm Durchflussdiagramm Talis S 80 72012003 Talis S 100 72021003 Talis E 80 71702003 Talis E 110 71712003 0,50 0,45 EcoSmart ® 0,40 0,35 0,30 0,25 0,20 0,15 EcoSmart ® 0,10 0,05 0,00 9 12 15 18 21 24 27 30...
- Page 9 Serviceteile 96029000 Talis S 80 72012003 Talis S 100 95704000 72021003 92626000 92625000 92527000 92627000 (27x1,5) 97685000 98865000 92628000 98865000 (72021003) 98398000 98866000 (23x2) 98422000 (7x1,5) 13185000 (5 l/min) 97736000 EcoSmart ® 98722000 96016000 97443000 (450 mm) 92482000 (600 mm)
- Page 10 Serviceteile 96029000 Talis E 80 71702003 95704000 Talis E 110 71712003 92687000 92625000 92527000 92689000 (27x1,5) 98146000 (25x1,5) 97685000 98865000 92628000 98865000 (71712003) 98398000 98866000 (23x2) 98422000 (7x1,5) 13185000 (5 l/min) 97736000 EcoSmart ® 98722000 96016000 97443000...
