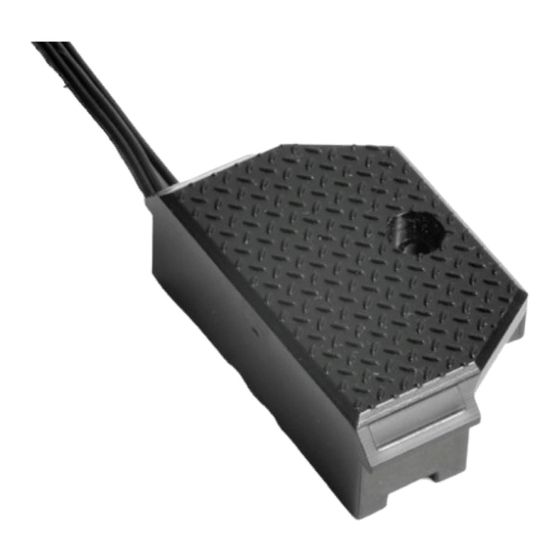

- Page 1 DiMAX 1-Kanal Schaltdecoder II DiMAX 1-Channel Switch Decoder II 8156601...
-
Page 2: Table Of Contents
Warnhinweise vor der Inbetriebnahme notes thoroughly before installing and gründlich zu lesen und diese zu Beachten. operating your decoder. Massoth is not Für Schäden durch Nichtbeachtung der Hin- responsible for any damage if this manual weise übernimmt Massoth keine Haftung. -
Page 3: Information Und Hinweise
Information und Hinweise Information 1.1 Beschreibung (Funktionsumfang) 1.1 Description (Summary) Der universell einsetzbare This is an all-purpose switch DiMAX Schaltdecoder unterstützt decoder for switch drives such as reguläre 2-Draht-Weichenantriebe solenoid drives (e.g. EPL switch (z.B. EPL-Weichenantriebe) drive) with pulse control or real mit Impulsschaltung und echte motor drives. -
Page 4: Lieferumfang
1.2 Lieferumfang 1.2 Scope of Supply • Schaltdecoder • Switch Decoder • Bedienungsanleitung • Manual 1.3 Warnhinweise 1.3 Warning Notes • Der Decoder ist gegen Kurzschlüs- • Basically the decoder is protected se und Überlastung gesichert, against short-circuit and overload. werden jedoch beim Einbau Kabel However in case of a connection vertauscht kann diese Sicherung... -
Page 5: Einbau Und Anschluss
Gleis/Track SW1 (A1/A2) Schaltausgang Switching Output Abbildung 1: Schaltdecoder mit Gleisanschlusskabel und Schaltausgangskabel Illustration #1: Switch Decoder with Track connection cable and switching output cable Einbau und Anschluss Installation and Connection 2.1 Einbauhinweise 2.1 Installation Notes • Durch die vollständig vergossene •... - Page 6 braun/schwarz brown/black Abbildung 2: Eingebauter und angeschlossener Schaltdecoder Illustration #2: Installed and connected switch decoder 2.3 Schaltausgang SW1 (br/sw) 2.3 Switching output SW1 (br/bk) Schließen Sie den Schaltausgang Connect the function output (braun/schwarz) an den Weichen- (brown/black) to the switch drive. antrieb an.
- Page 7 Abbildung 3: Kontakteingänge des Schaltdecoders Illustration #3: Contact inputs of the switch decoder 2.4 Kontakteingänge K1/K2 2.4 Contact Inputs K1/K2 Auf der Unterseite des Schalt- The switch decoder offers two decoders befinden sich die contact inputs (K1/K2) on the Kontakteingänge K1/K2 (Abbildung bottom side (illustration #3).
-
Page 8: Einstellungen
Einstellungen Settings Der Schaltdecoder unterstützt die All described programming meth- Programmierarten CV lesen, CV ods (except PoM) are to be execut- schreiben, Registerprogrammie- ed on a programming track. Check rung und PoM (letzteres nur im the manual of your central station Lokadressmodus). - Page 9 deutet, das der Decoder nach dem triggered it will automatically fall Rechts-Schaltbefehl automatisch back to “switch 1 left” after the nach links schaltet. Umgekehrt ist timer has expired. dies mit dem Links-Schaltbefehl natürlich auch möglich. 3.3 Programming Lock CV 15 / 16 3.3 Programmiersperre CV 15 / 16 To prevent unintentional pro- Um ein versehentliches Program-...
-
Page 10: Beispiele Zur Programmierung
3.4 Beispiele zur Programmierung 3.4 Programming examples Die Programmierung der Schaltbe- These are the basic programming fehls auf Adresse 1 ist unkompli- steps to assign the address 1: ziert: • CV 15 = 242 • CV 15 = 242 (Standard value to unlock the (Standardwert Freigabe der Pro- decoder) grammierung) -
Page 11: Anwendungsbeispiel Funktionswagen
3.5 Anwendungsbeispiel Funktions- 3.5 Additional example of use wagen You may use the single chan- Zum Verwendung des 1-Kanal nel switch decoder to operate Weichendecoders in einen LGB® an LGB® function car (4x56x or Funktionswagen (4x56x oder 4x61x). The following CVs must 4x61x) sind folgende CVs zu be set: ändern:... -
Page 12: Technical Specifications
44 x 26 x 14 mm (L x B x H) 44 x 26 x 14 mm (L x B x H) 4.1 Gewährleistung & Kundendienst 4.1 Warranty, Customer Service MASSOTH gewährt die Fehlerfrei- MASSOTH warrants this product heit dieses Produkts im Rahmen against defects in materials and... -
Page 13: Contact
Sie die jeweils aktuellen Broschü- updates. Errors and changes ren, Produktinformationen, Doku- excepted. mentation und Softwareprodukte rund um MASSOTH Produkte. Irrtümer und Änderungen vorbe- halten. 4.2 Kontakt 4.2 Contact Serviceanfragen richten Sie an: For technical support contact:... - Page 16 CV-Tabelle CVs sind mit Lokadresse (L), Weichenadresse (W) oder beiden (LW) nutzbar Beschreibung S L/W Bereich Bemerkung Lokadresse (Standard kurz) 1...127 5+6 Registermodus Reg6 = CV-Nummer --- --- Die CVs 5 + 6 bleiben erhalten Reg5 = CV-Wert Software Versionsnummer --- --- Herstellerkennung 123 ---...
-
Page 17: Cv Table
CV table CVs may be used with Loco Address (L), switch address (S) or both (LS) Description D L/W Range Note Loco address (standard short) 1-127 5+6 Register mode programming Reg 6 = CV Number --- --- CV 5 and CV 6 are not effected Reg 5 = CV Value Software Version --- ---... - Page 18 CV-Tabelle CVs sind mit Lokadresse (L), Weichenadresse (W) oder beiden (LW) nutzbar Beschreibung S L/W Bereich Bemerkung 71 PWM für SW1 (A1+A2) 15 LW 0...15 15 = volle Spannung 75 Schaltzeit für Gegenrichtung 1 0=aus 0...255 1..255 = Zeitbasis 0,25 sek 76 Schaltzeit für Gegenrichtung 2 255 Decodertyp nur lesbar...
- Page 19 CV table CVs may be used with Loco Address (L), switch address (S) or both (LS) Description D L/W Range Note 71 PWM for SW1 (A1+A2) 15 LW 0...15 15= full voltage 75 switch time opposite direction 1 0=off 0...255 1...255 = time basis 0,25 sek 76 switch time opposite direction 1 255 Decoder type...
- Page 20 Massoth Elektronik GmbH QUALITY Frankensteiner Str. 28 · D-64342 Seeheim · Germany MADE IN FON: +49 (0)6151-35077-0 · FAX: +49 (0)6151-35077-44 GERMANY eMail: info@massoth.de · www.massoth.de RoHS 032377o COMPLIANT 991068 BDA 8156601 2019.04...
