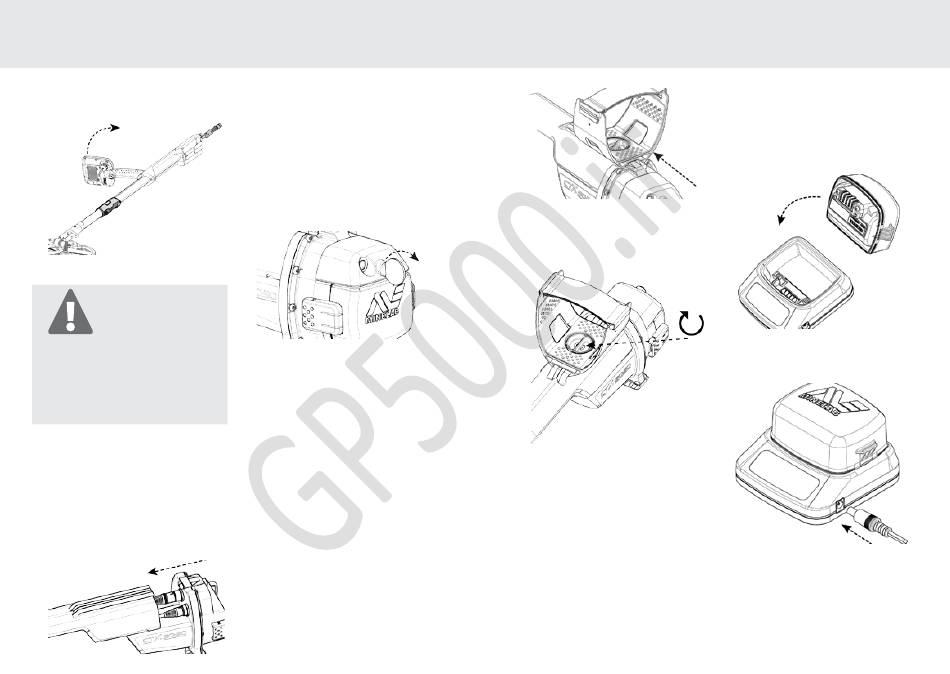

4. Gire o eixo superior 90º de forma a que
os pontos do painel de controlo apontem
para cima.
5. Bloqueie o bloqueador do came ao
pressionar a alavanca em direção ao eixo
ADVERTÊNCIA
PONTOS DE FIXAÇÃO - CAIXA DE
CONTROLO. Tenha atenção quando
deslizar a caixa de controlo pelo corpo
do aparelho e quando operar o trinco
da caixa de controlo.
Prender a caixa de controlo
1. Deslize a caixa de controlo parcialmente
sobre o eixo superior. Quando esta
alcançar sensivelmente o meio irá emitir
um clique ao encaixar e irá manter-se na
sua posição enquanto os conetores são
encaixados. Prenda a bobina e os cabos
do painel de controlo aos seus respetivos
conetores e aperte firmemente os anéis
de retenção.
2. Deslize a caixa de controlo ao longo
do eixo superior até esta encaixar
corretamente.
3. Encaixe o conjunto de bateria na caixa de
controlo e feche os trincos para o manter
em segurança.
4. Encaixe o módulo do auscultador na caixa
de controlo. Utilize uma chave de fendas
ou uma moeda para apertar ligeiramente
o parafuso, tendo o cuidado de não
danificar a rosca ao aparafusar demasiado.
NOTA
O módulo do auscultador NÃO é à prova
de água. Consulte o manual de instruções
do CTX 3030 para mais informações sobre
como utilizar os auscultadores à prova de
água.
Prender apoio para o braço
1. Gire o bloqueio do apoio para o braço no
sentido contrário aos ponteiros do relógio
até este estar completamente aberto.
2. Deslize o apoio para o braço sobre a guia
no topo do corpo do aparelho. Certifique-
-se de que os lados inclinados do apoio
para o braço estão virados para o painel
de controlo.
3. Segure no detetor como se estivesse
a detetar e deslize o apoio do braço
ao longo da guia até que este esteja
posicionado mesmo por baixo do seu
cotovelo.
4. Retire o seu braço do apoio para o braço
e gire o bloqueio do apoio para o braço
no sentido dos ponteiros do relógio para
o bloquear na posição certa.
Ajustar a alça do apoio para o
braço
1. Solte a alça do apoio para o braço
levantando a extremidade superior.
2. Ajuste a alça até que o seu braço esteja
seguro no apoio para o braço e prenda.
NOTA
Para se ajustar a um braço mais pequeno,
a alça pode ser ajustada ao contrário e
passada pelo apoio do braço três vezes.
Recarregar o conjunto de bateria de
iões de lítio com carregador de bateria
BC 10
1. Coloque o conjunto de bateria de iões de lítio
na unidade do carregador, certificando-se de
que os pinos estão alinhados.
2. Introduza o conetor do conjunto de ficha
(ou carregador de automóvel) na tomada da
unidade do carregador.
3. Introduza a outra extremidade do cabo na
tomada de parede (ou tomada de isqueiro
do automóvel) e ligue o interruptor. Deixe a
unidade recarregar.
A luz indicadora verde irá parar de piscar
quando a bateria estiver totalmente carregada
(até 4 horas).
