4. Tournez la canne supérieure à 90º de
manière à ce que le panneau de contrôle
soit dirigé vers le haut.
5. Verrouillez le verrou à came en rabattant
le levier vers la canne
AVERTISSEMENT
POINTS DE PINCEMENT : BOITIER
ELECTRONIQUE. Prenez garde lorsque
vous faites glisser le boîtier électronique
sur le châssis et lorsque vous manipulez
le loquet du boîtier électronique.

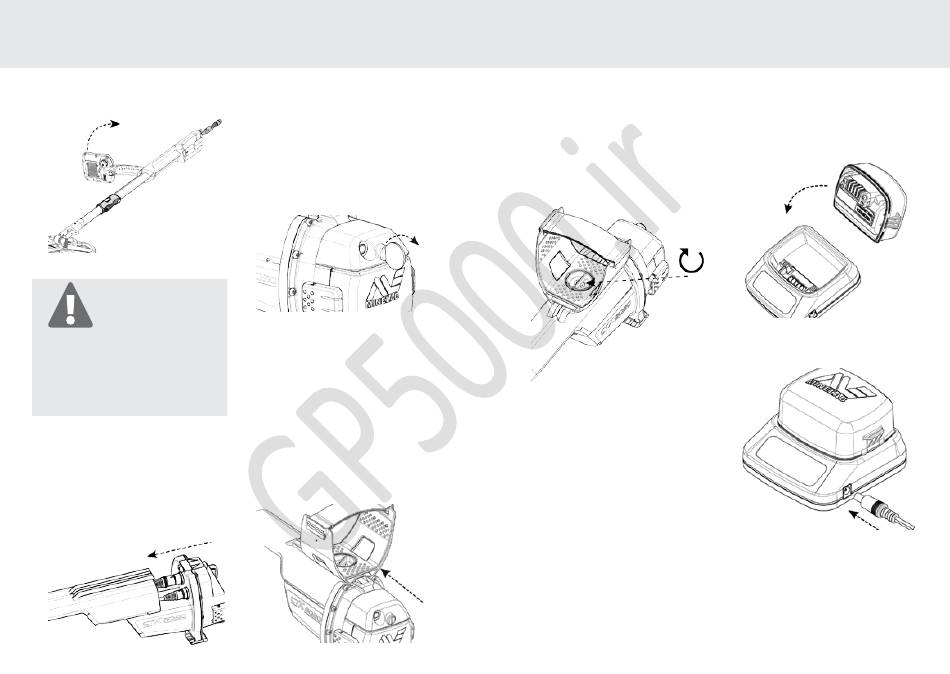

Fixer le boîtier électronique
1. Faites glisser le boîtier électronique
partiellement dans la canne supérieure.
A la mi-course, le boîtier électronique
s'encliquette et reste dans cette position
pendant le raccord des connecteurs.
Fixez la tête de détection et les câbles du
panneau de contrôle à leurs connecteurs
respectifs et serrez fermement les
anneaux de retenue.
2. Faites glisser le boîtier électronique plus
loin dans la canne supérieure jusqu'à ce
qu'il s'enclenche.
3. Positionnez le bloc-piles sur le boîtier
électronique et fermez les loquets pour le
fixer en place.
4. Positionnez le module du casque sur le
boîtier électronique. Utilisez un tournevis
ou une pièce de monnaie pour serrer
légèrement le boulon sans forcer pour
veiller à ne pas endommager le filetage.
REMARQUE
Le module du casque N'est PAS étanche.
Reportez-vous au manuel d'utilisation du
CTX 3030 pour obtenir d'autres informations
sur l'utilisation d'un casque étanche.
Fixer l'appuie-bras
1. Tournez le mécanisme de verrouillage
de l'appuie-bras dans le sens inverse des
aiguilles d'une montre jusqu'à ce qu'il soit
complètement ouvert.
2. Faites glisser l'appuie-bras le long du rail
sur le châssis. Assurez-vous que les côtés
inclinés de l'appuie-bras soient dirigés
vers le panneau de contrôle.
3. Tenez le détecteur comme si vous étiez
en train de l'utiliser et faites glisser
l'appuie-bras le long du rail jusqu'à ce
qu'il soit positionné juste en dessous de
votre coude.
4. Retirez votre bras de l'appuie-bras et
tournez le mécanisme de verrouillage de
l'appuie-bras dans le sens des aiguilles
d'une montre pour le verrouiller.
Ajuster la sangle de l'appuie-bras
1. Desserrez la sangle de l'appuie-bras en
soulevant le bord supérieur.
2. Serrez la sangle jusqu'à ce que votre bras
soit bien en place dans l'appuie-bras et
fixez-la.
REMARQUE
Pour un bras plus petit, la sangle peut être
posée à l'envers et passée trois fois dans
l'appuie-bras.
Recharger le bloc-piles au ion-
lithium avec un chargeur de piles
BC 10
1. Placez le bloc-piles au ion-lithium dans le
chargeur en veillant à ce que les broches
soient en face les unes des autres.
2. Insérez le connecteur d'alimentation (ou
du chargeur de voiture) dans la prise du
chargeur.
3. Branchez l'autre extrémité du câble
dans une prise murale (ou une prise de
voiture) et mettez sous tension. Laissez le
chargeur recharger.
Le témoin vert arrêtera de clignoter
lorsque la pile sera complètement
rechargée (jusqu'à 4 heures).
