Montaje - Minelab CTX 3030 Getting Started Manual

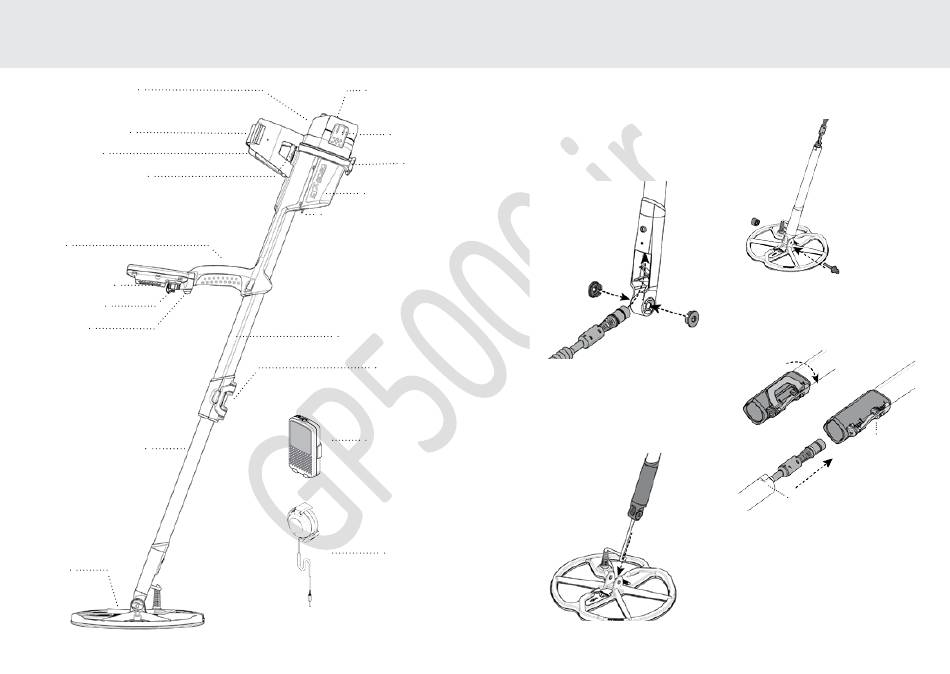

Partes principales del detector
22
Módulo de auriculares
de 1/4" extraíble*
Tira del apoyabrazos
Apoyabrazos
Bloqueo del apoyabrazos
Asa
Panel de control
Conector USB
Activador
Parte inferior del mango
Plato
Bloque de batería†
Seguros de
la batería
Soporte
Cuadro de control
Seguro del cuadro de control
Parte superior del mango
Leva de fijación
Módulo de audio
inalámbrico WM 10*
(no impermeable)
Auriculares*
* no impermeable
† impermeable solo si está montado

Montaje

Montaje del plato en la parte
inferior del mango
1. Inserte las dos juntas de goma en los
agujeros situados a los lados de la parte
inferior del mango.
2. Introduzca el cable del plato en el interior
de la parte inferior del mango.
3. Coloque el plato en una superficie plana y
deslice la parte inferior del mango dentro
del soporte situado en la parte superior
del plato. Asegúrese de que la zona
abierta de la parte inferior del mango
esté de cara a la parte posterior del plato.
4. Inserte el perno a través de la parte inferior
del mango y del soporte. Asegúrelo con la
tuerca que se proporciona.
Montaje de la parte inferior y la
parte superior del mango
1. Abra la leva de fijación situada en la parte
superior del mango, para lo cual deberá
tirar de ella a fin de separarla del mango.
Leva de fijación:
parte superior
del mango
Tope de referencia: parte
inferior del mango
2. La parte inferior solo se puede insertar
en la parte superior del mango con una
orientación. Asegúrese de que el tope de
referencia de la parte inferior del mango esté
alineado con la parte superior del mango.
3. Deslice la parte inferior del mango dentro
de la parte superior hasta que el cable del
plato y el tope de referencia aparezcan
por la parte de arriba.
