44

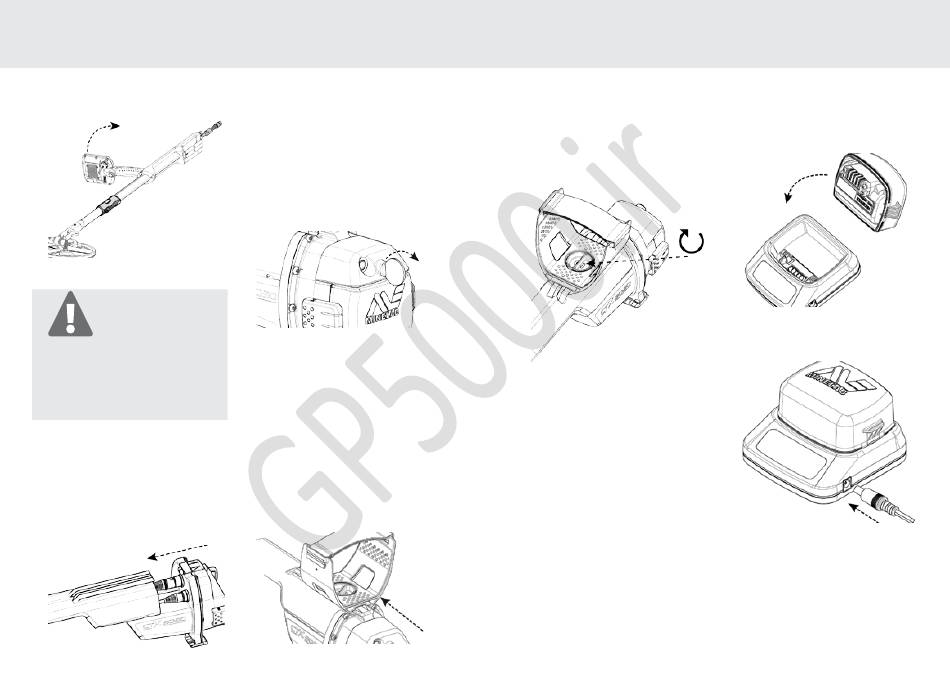

4. Ruotare l'asta superiore di 90° per
orientare il pannello di controllo verso
l'alto.
5. Richiudere il blocco della camma
spingendo la leva verso l'asta.
ATTENZIONE
PUNTI DI SERRAGGIO - SCATOLA DI
COMANDO. Fare molta attenzione
quando si sposta la scatola di comando
sul telaio e si maneggia il gancio di
arresto della scatola.
Montaggio della scatola di comando
1. Far scivolare parzialmente la scatola di
comando nell'asta superiore. Quando la
scatola di comando raggiunge la metà
via, scatta in posizione e rimane ferma per
consentire l'installazione dei connettori.
Collegare la piastra e i cavi del pannello di
controllo ai rispettivi connettori e serrare
fermamente gli anelli di ritegno.
2. Far scivolare ulteriormente la scatola di
comando nell'asta superiore, finché non
raggiunge la posizione definitiva.
3. Posizionare la batteria nella scatola di
comando e chiudere i ganci di arresto per
fissarla in posizione.
4. Collegare il modulo cuffie alla scatola
di comando. Utilizzare un cacciavite o
una moneta per serrare delicatamente
il bullone, facendo attenzione a non
danneggiare la filettatura serrando troppo.
NOTA
Il modulo cuffie NON è impermeabile.
Per ulteriori informazioni sull'uso di cuffie
impermeabili, consultare il Manuale di
istruzioni del detector CTX 3030.
Montaggio del bracciolo
1. Ruotare il blocca bracciolo in
senso antiorario finché non si apre
completamente.
2. Far scivolare il bracciolo lungo la guida
fino all'estremità superiore del telaio.
Verificare che i lati obliqui del bracciolo
siano rivolti verso il pannello di controllo.
3. Tenere il detector nella normale posizione
d'uso e far scivolare il bracciolo lungo
la guida fino a posizionarlo esattamente
sotto il gomito.
4. Togliere il braccio e ruotare il blocca
bracciolo in senso orario fino a farlo
scattare in posizione.
Regolazione della fascetta del
bracciolo
1. Allentare la fascetta del bracciolo
sollevando la parte superiore.
2. Stringere la fascetta fino a fissare il braccio
al bracciolo, quindi richiuderla.
NOTA
Per adattarla a un braccio più magro,
montare la fascetta al contrario e avvolgerla
tre volte intorno al braccio.
Ricarica della batteria Li-Ion con
caricabatteria BC 10
1. Inserire la batteria Li-Ion nel caricabatteria,
controllando il corretto allineamento dei
pin.
2. Collegare il connettore dell'alimentatore
(o del caricabatteria da auto) alla presa del
caricabatteria.
3. Collegare l'altra estremità del cavo alla
presa a parete o al caricabatteria da auto
e attivare l'interruttore. Attendere che
venga effettuata la ricarica.
Quando la batteria è completamente
carica (dopo circa 4 ore), la spia verde
smette di lampeggiare.
45
