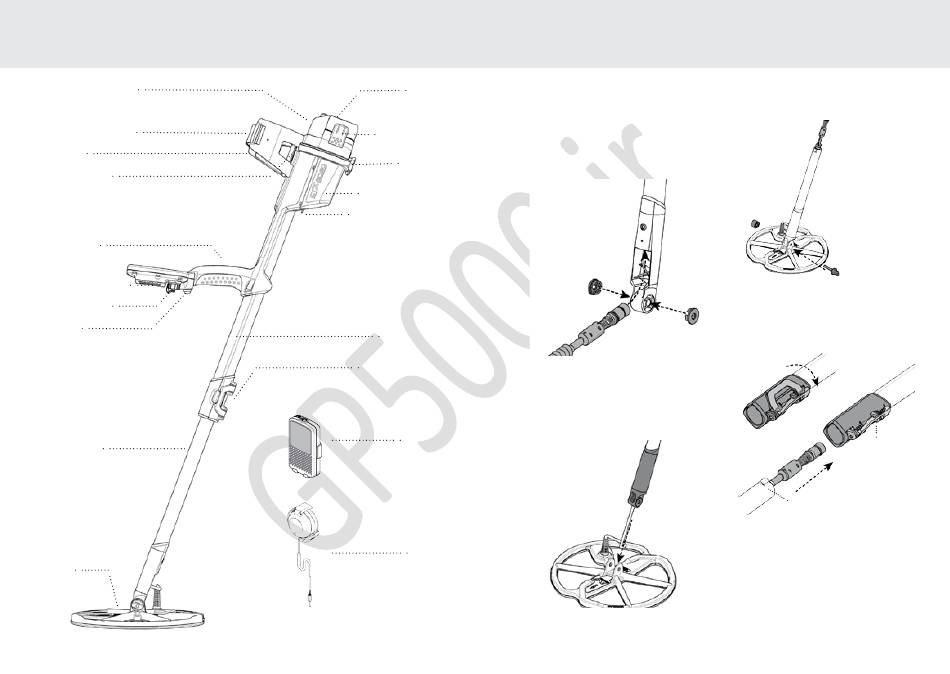

Componenti principali del detector
42
Modulo cuffie 6,3 mm
rimovibile*
Fascetta del bracciolo
Bracciolo
Blocca bracciolo
Impugnatura
Pannello di controllo
Connettore USB
Innesco
Asta inferiore
Piastra
Batteria†
Ganci di arresto
della batteria
Supporto
Scatola di comando
Gancio di arresto della
scatola di comando
Asta superiore
Blocco della camma
WM 10*
Modulo audio wireless
Cuffie*
* non impermeabile
† impermeabile solo se installata
Montaggio
Montaggio della piastra nell'asta
inferiore
1. Applicare le due rondelle in gomma nei
fori su entrambi i lati dell'asta inferiore.
2. Inserire il cavo della piastra all'interno
dell'asta inferiore.
3. Sistemare la piastra su una superficie
piana e infilare l'asta inferiore
nell'apposita staffa. Verificare che
l'estremità aperta dell'asta sia
rivolta verso il retro della piastra.
4. Inserire il bullone attraverso i fori della
staffa e dell'asta. Serrare con il dado
fornito.
Montaggio dell'asta inferiore
nell'asta superiore
1. Sganciare il blocco della camma dell'asta
superiore allontanando la leva dall'asta.
Blocco della
camma - Asta
superiore
Fermo - Asta inferiore
2. L'inserimento dell'asta inferiore nell'asta
superiore può avvenire in un unico senso.
Controllare che il fermo dell'asta inferiore
sia allineato all'asta superiore.
3. Far scorre l'asta inferiore nell'asta
superiore finché il cavo della piastra e il
fermo non escono dall'alto.
