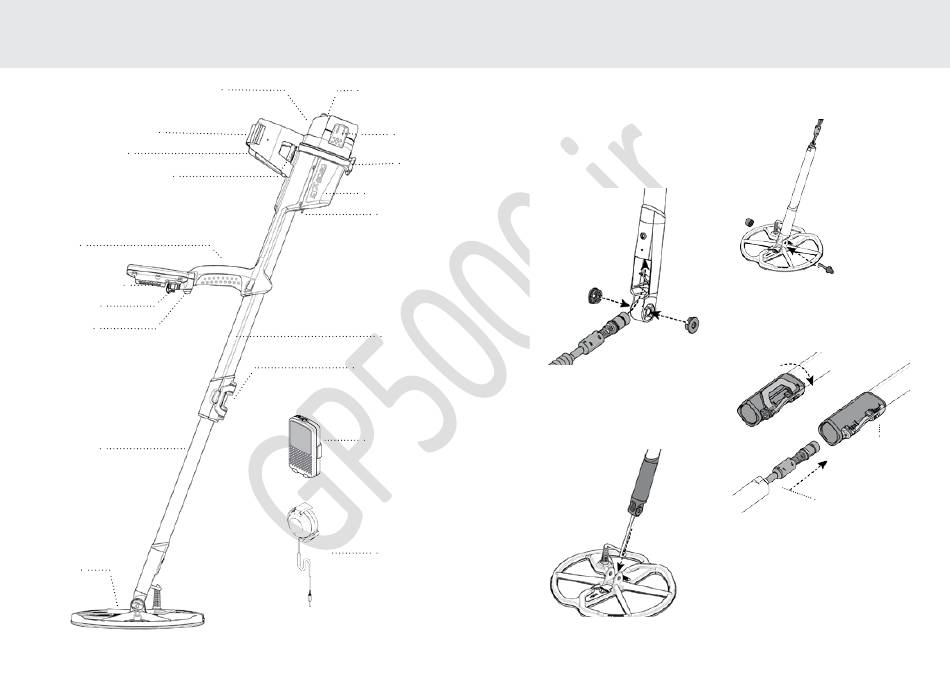

Peças principais do detetor
62
Módulo do auscultador de 1/4 polegadas
amovível*
Alça do apoio para o braço
Apoio para o braço
Bloqueio do apoio para o braço
Pega
Painel de controlo
Conetor USB
Acionador
Eixo inferior
Bobina
Conjunto de bateria†
Trincos da
bateria
Suporte
Caixa de controlo
Trinco da caixa
de controlo
Eixo superior
Bloqueador do came
Módulo de áudio
sem fios WM 10*
Auscultadores*
* Não são à prova de água
† Apenas à prova de água quando ligado
Montagem
Prender a bobina ao eixo inferior
1. Coloque as duas anilhas de borracha nos
orifícios em cada um dos lados do eixo
inferior.
2. Introduza o cabo da bobina pelo interior
do eixo inferior.
3. Posicione a bobina sobre uma superfície
plana e deslize o eixo inferior em
direção ao suporte no topo da bobina.
Certifique-se de que o lado aberto do
eixo inferior está virado para a bobina.
4. Introduza o parafuso através do eixo inferior e
do suporte. Aperte com a porca fornecida.
Prender o eixo inferior ao eixo
superior
1. Liberte o bloqueador do came no eixo superior
puxando a alavanca para fora do eixo.
Bloqueador do came
- Eixo superior
Batente - Eixo inferior
2. O eixo inferior apenas pode ser inserido
no eixo superior numa única orientação.
Certifique-se de que o batente no eixo inferior
está alinhado com o eixo superior.
3. Deslize o eixo inferior em direção ao eixo
superior até que o cabo da bobina e o batente
apareça no topo.
