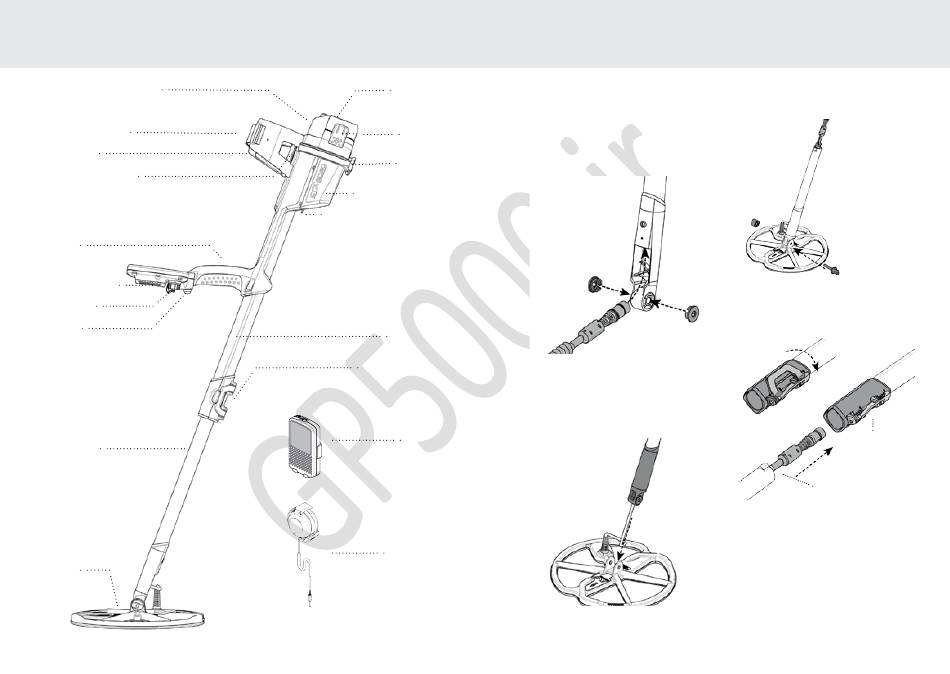

Główne elementy wykrywacza
52
Zdejmowalny moduł
słuchawek 1/4"*
Pasek podłokietnika
Podłokietnik
Blokada podłokietnika
Rączka
Panel sterowania
Złącze USB
Przycisk
uruchamiający detektor
Wałek dolny
Cewka
Akumulator*
Zatrzaski
akumulatora
Podstawa
Skrzynka sterownicza
Zatrzask skrzynki sterowniczej
Wałek górny
Blokada krzywkowa
Bezprzewodowy
moduł audio WM 10*
Słuchawki
* Mod. nie jest wodoodporny
† Odporny na działanie wody tylko,gdy jest
podłączony
Montaż
Łączenie cewki z dolnym wałkiem
1. Włóż dwie gumowe podkładki w otwory
po obu stronach wałka dolnego.
2. Poprowadź przewód cewki w górę,
wewnątrz wałka dolnego.
3. Ułóż cewkę na równej powierzchni
i wsuń dolny wałek w łącznik, który
znajduje się na cewce. Sprawdź, czy
otwarta strona wałka dolnego znajduje
się naprzeciwko tylnej części cewki.
4. Przełóż śrubę przez łącznik i wałek dolny.
Załóż dostarczoną nakrętkę i skręć śrubę.
Łączenie wałka dolnego z górnym
1. Zwolnij blokadę krzywkową na wałku
górnym, odciągając dźwigienkę od wałka.
Blokada krzywkowa
- wałek górny
Ogranicznik klinowy -
wałek dolny
2. Wałek dolny można włożyć do górnego
tylko w jednym ustawieniu. Sprawdź, czy
ogranicznik klinowy, który znajduje się
w wałku dolnym, jest ustawiony równo
względem wałka górnego.
3. Wsuń wałek dolny w górny tak, aby na
górze pojawiły się przewód od cewki oraz
ogranicznik klinowy.
