DTG 320 Eco.NOx / DTG 330 Eco.NOx
GD 66-74 + 86-94 + 207
Adaptation à un autre gaz
Chaudières DTG 320-... Eco.NOx
Chaudières DTG 330-... Eco.NOx
Gaz naturel L/LL
Gaz naturel H/E
Propane
Ces opérations doivent être effectuées par un
professionnel qualifié.

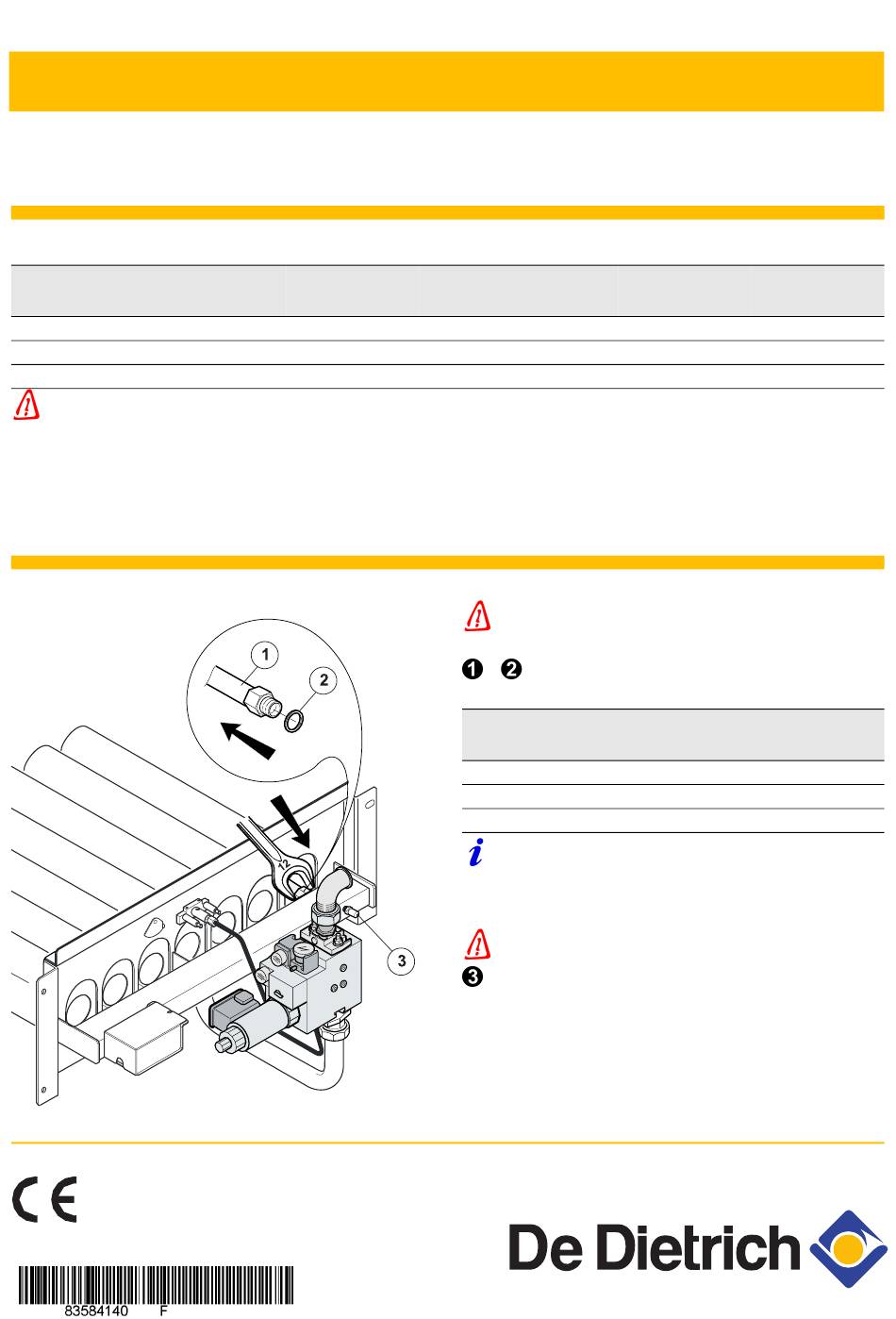

1 Changement des injecteurs des brûleurs
8
9
GD66
GD67
GD86
GD87
GD207
GD207
94858180
10
11
12
GD68
GD69
GD70
GD88
GD89
GD90
GD207
GD207
GD207
Les versions 300 mbar ne peuvent pas être transformées au
propane.
Couper l'alimentation électrique et l'alimentation en gaz de
la chaudière.
+
Enlever les injecteurs avec une clé de 12 et remonter les
nouveaux injecteurs avec leurs nouveaux joints.
Gaz naturel H/E
Gaz naturel L/LL
Propane
Remontage :
Remettre correctement les joints en place.
Visser les injecteurs d'abord à la main et les bloquer
soigneusement à l'aide d'une clé.
Effectuer un contrôle d'étanchéité gaz.
Prise de pression
14
16
18
GD71
GD72
GD73
GD91
GD92
GD93
GD207
GD207
GD207
Marquage de
Injecteur
l'injecteur
Ø 3.6 mm
Ø 4.35 mm
Ø 2.20 mm
Français
01/10/07
20
GD74
GD94
GD207
360 B
435 B
220 B
