Einbauanleitung / Installation Manual

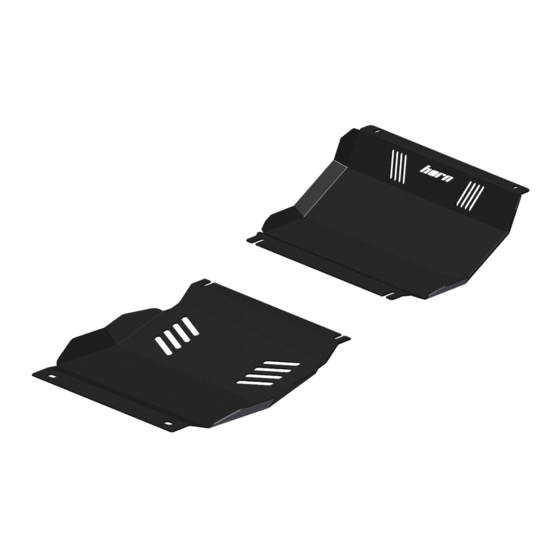

Unterfahrschutz Motor u. Kühler / Skid Plate Engine and Radiator
Mitsubishi L200 KJ0T 08/2015+
Artikel / Item No.: HUF_L200M_15
P3
F6 & F7
Bauteile / Parts
Bild / Picture
Schrauben / Fasten
Norm / Standard
DIN 933 M8 x 20 / 8.8
DIN7349 M8
DIN 933 M10 x30 / 8.8
DIN7349 M10
Alle Fahrzeugteile müssen von Fachpersonal eingebaut werden. Bei nicht fachgerechtem Einbau erlischt jeder Ge-
währleistungs- und Garantieanspruch.
All vehicle components must be installed by qualified personnel. If installed incorrectly, any warranty or guarantee
becomes void.
- Dein Spezialist für PickUp und Offroad Zubehör
horntools GmbH . Wallenmahd 23 . 6850 Dornbirn . Austria
P1
Teile-Nr. / Part No. Name
P1 Plate Motor 1
P2
Plate Motor 2
P3 Mutterhalter / Nut holder
Teile-Nr. / Part No. Name
F4
Sechskantschraube / hex screw
F5 Unterlegscheibe / washer
F6 Sechskantschraube / hex screw
F7
Unterlegscheibe / washer
P2
F4 & F5
Stk. / pcs.
1
1
2
Stk. / pcs.
4
4
2
2
