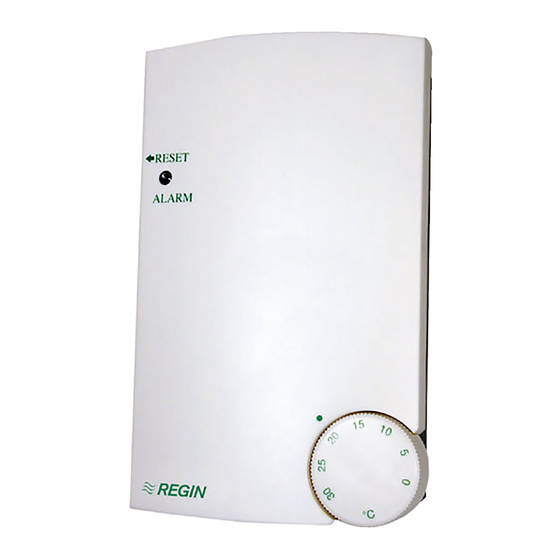

Regin AQUA24TF Instructions Manual

AQUA24TF
<RESET
153
ALARM
93 40
VIKTIGT: Läs denna instruktion
innan produkten monteras och
!
ansluts.
Kaskadreglering
Engivarreglering
Funktionsomkopplare
Kaskadfaktor
Minbegränsning
Givaromkopplare

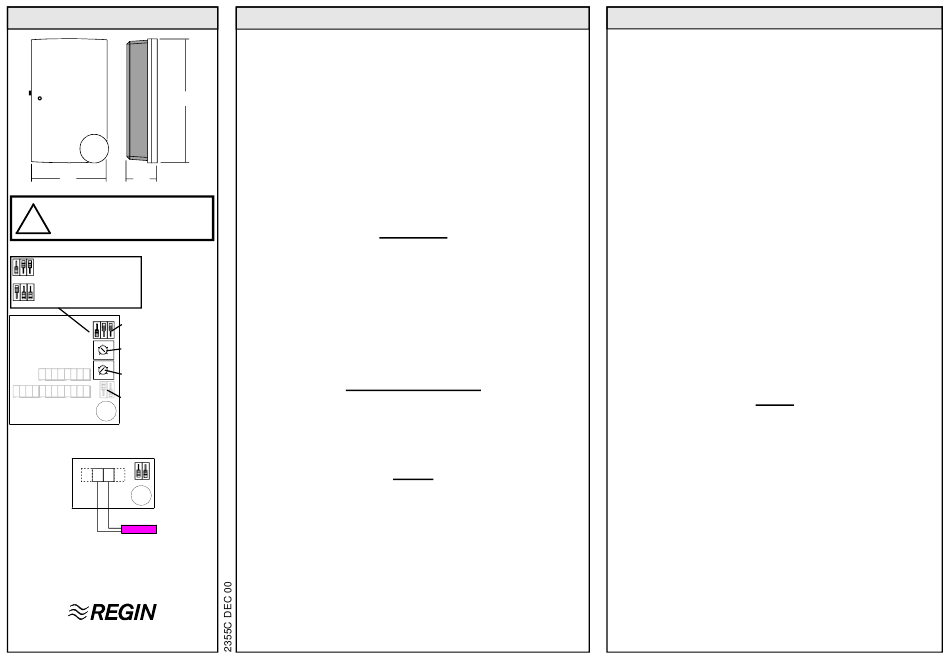

Fig 1
6 7
Fig 2
TG-K330
TG-R530
Box 116 428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
INSTRUKTION
Regulator för konstant tilluft- eller
rumstemperatur reglering,
en treläges utgång, med reglerande frysskydd.
AQUA24TF är avsedd för reglering av tillufts- eller rums-
temperaturen i främst vattenuppvärmda luftbehandlingssystem.
Omkopplingsbar för drift med inbyggd eller extern temperatursensor.
Den har en treläges utgång samt ett reglerande frysskydd och
automatik för stilleståndsreglering.
Installation
Tag av locket. Låsskruven finns bakom ratten.
Montera AQUA24TF lodrätt med ratten i nedre högra hörnet.
Använd skruv med skalldiameter max 5.5mm.
Fästhålen har centrumavstånd 60mm för att AQUA24TF skall passa
på eldosa.
Skall AQUA24TF användas med den inbyggda givaren monteras
den c:a 1.5m över golvet på plats med representativ temperatur.
Luften skall kunna cirkulera fritt kring apparaten utan att hindras av
dörrar eller möbler.
Skyddsklass: IP20
Funktionsomkopplare
AQUA24TF kan konfigureras antingen för engivarreglering (tillufts-
reglering eller rumsreglering med enbart rumsgivare) eller för
kaskadreglering.
Med de tre funktionsomkopplarna ställs önskad reglerfunktion in.
Se figur 1.
Givare
Huvudgivare
Vid tilluftreglering placeras huvudgivaren i tilluftkanalen efter
värmaren. Koppla och ställ in givaromkopplarna enligt figur 2 om
den inbyggda börvärdesomställaren skall användas, annars enligt
figur 3 eller 4 beroende på vilken börvärdesomställare som valts.
Vid rumsreglering placeras huvudgivaren, eller AQUA24TF om den
inbyggda givaren skall användas, i rummet, på plats med represen-
tativ temperatur. Koppla in huvudgivaren och ställ givaromkopplarna
enligt fig 2 om den inbyggda börvärdesomställaren skall användas,
annars enligt fig 6.
Skall den inbyggda givaren användas skall omkopplarna ställas
enligt figur 5.
INSTRUKTION
Begränsningsgivare, kaskadreglering
Vid rumsreglering kan AQUA24TF kopplas som kaskadregulator
med huvudgivaren i rummet och en begränsningsgivare i
tilluftkanalen. Vid kaskadreglering ger en avvikelse i rumstempe-
ratur en förskjutning av kanalregulatorns arbetspunkt.
Förskjutningens storlek beror på den inställda kaskadfaktorn CF.
Kanaltemperaturen kan vid kaskadreglering minbegränsas.
Koppla in begränsningsgivaren enligt fig 7.
Frysskyddsgivare
Frysskyddsgivaren placeras antingen som anliggningsgivare
(TG-A130) på returvattenledningen efter batteriet, eller som
dykgivare (TG-D130) i vattenströmmen efter eller i batteriet.
Faller temperaturen vid frysskyddsgivaren under 10°C kommer
frysskyddsregulatorn att tvångöppna styrventilen. Faller tempe-
raturen under 5°C löser fryslarmet och reläerna faller. Frys-
skyddet återställs med tryckknappen ALARM på vänster gavel.
Relä 1: 2 A, 240 V AC, är för fläktförregling.
Relä 2: 2 A,24 V AC är för larmindikering
Koppla in frysskyddsgivaren enligt fig 8.
Övrigt
Matningsspänning och utgångar
Matningsspänning: 24V AC +/-15% 50-60Hz
Egenförbrukning 5 VA
Plint 13 = Fas
Plint 14 = Systemnoll
Utgång: Treläges 24V AC, max 7VA
Plint 17 = Gemensam pol
Plint 18 = Öka värme
Plint 19 = Minska värme
P-band = 20K
Cykeltid = 4 sekunder
(En liten temperaturavvikelse kommer att generera korta pulser
var 4:e sekund på den utgång som motverkar avvikelsen. Större
avvikelser ger längre pulser. En avvikelse på 20K ger kontinuer-
lig utsignal).
OBS Koppla ALLTID ställdonet till dessa tre plintar. Plint 17 har
inte samma potential som systemnoll.
