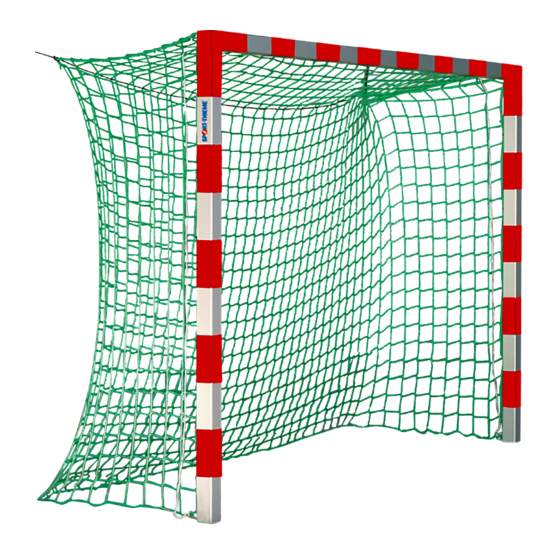

Handball goal without net hoop, aluminium cast corner joint

Hide thumbs Also See for 1136526:

Assembly instruction manual (6 pages)

page of 12

/ 12
Bookmarks

Available languages

Quick Links

Download this manual

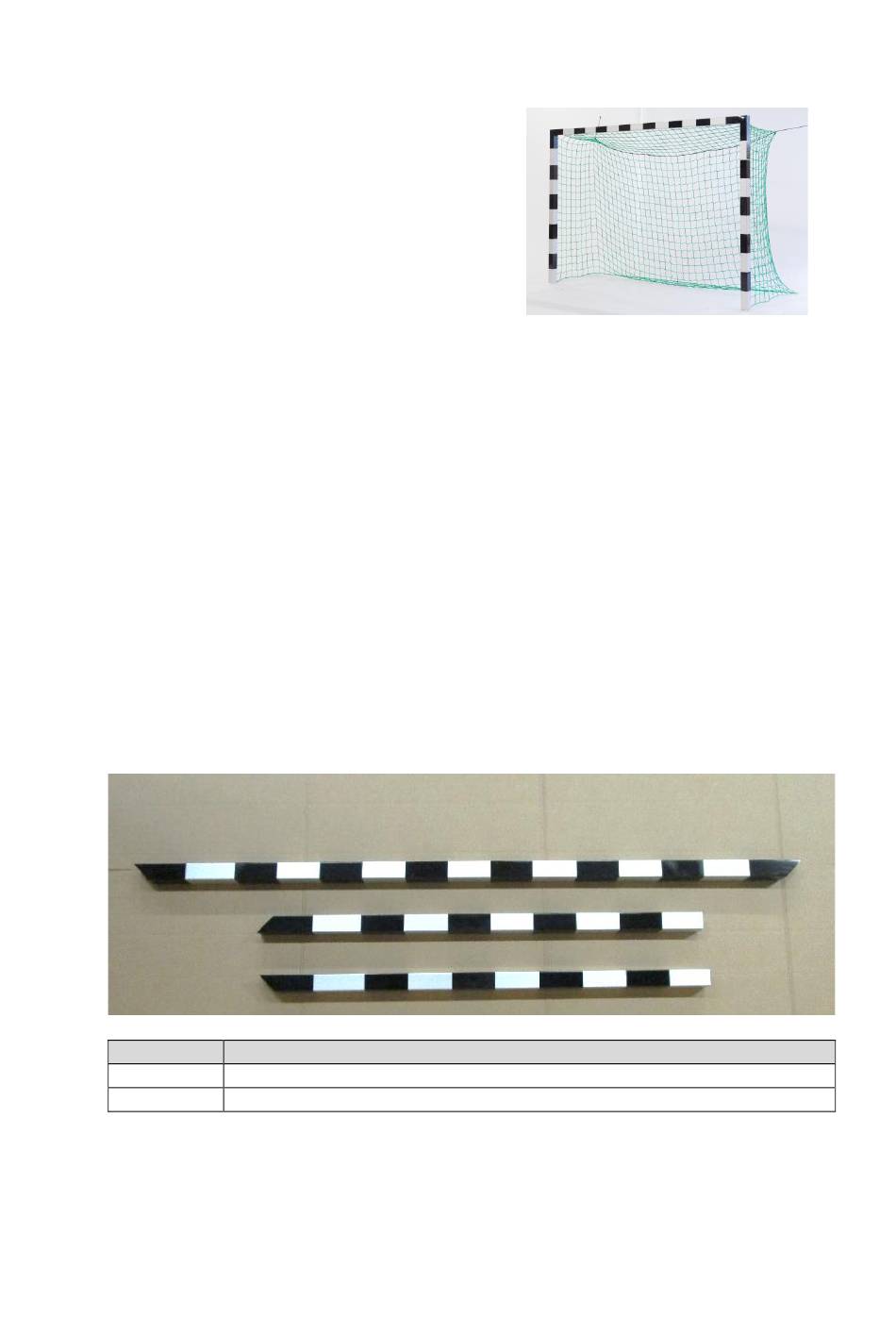

Montageanleitung Handballtor

ohne Netzbügel

Alu-Guss Eckverbinder

3,00 x 2,00 m

Art.-Nr.: 1136526 - freistehend

Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie

viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für

Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte

diese Anleitung vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.

1. Lieferumfang:

Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor

Sie mit dem Aufbau beginnen.

Die angegebenen Mengen in den Stücklisten beziehen sich auf 1 Stück

Handballtor. Bei paarweiser Lieferung ist jeweils die doppelte Menge

enthalten. Die in der Montageanleitung abgebildeten Farbtöne der Profile

sind nur Beispiele. Die Farbtöne können von denen der gelieferten Profile

abweichen.

Stück

Beschreibung

Latte, Profil 80 x 80 mm

Pfosten, Profil 80 x 80 mm

Need help?

Do you have a question about the 1136526 and is the answer not in the manual?

Questions and answers

Summary of Contents for Sport-thieme 1136526

Page 1 3,00 x 2,00 m Art.-Nr.: 1136526 - freistehend Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
Page 2 Stück Beschreibung Alu-Guss-Eckverbinder Pfostenverschlusskappe Zubehörbeutel Stück Beschreibung Folgende Teile nur für Art.-Nr. 1136526 -Tor in Bodenhülse Bodenhülse, Länge 300 mm Abdeckkappe für Bodenhülsen Inhalt Zubehörbeutel: Stück Beschreibung Netzhalter Sicherungs-Senkschraube mit Innensechskant M8 x 20mm, DIN 7991 Steckerstift Sechskant-Winkelschraubendreher SW5 Montageanleitung...
Page 3 2. Montage des Tores: Wir empfehlen die Montage auf einer geeigneten Unterlage vorzunehmen, damit die Profile nicht zerkratzen! Zum Schutz der Hände empfiehlt es sich unter Umständen während der Montage Handschuhe zu tragen. Zur Montage werden folgende Werkzeuge/Hilfsmittel benötigt: 1 Gummihammer/Hammer 1 Bohrer Ø...
Page 4 Im nächsten Montageschritt Pfosten und Latte an der Außenecke zusammen- schieben. Latte und Pfosten ausrichten. An der Außenseite 2 Stck. Sicherungs-Senkschrauben DIN 7991, M8 x 20mm einschrauben (siehe Fotos unten) und anschließend alle Schrauben fest anziehen. Ecke zusammenschieben und ausrichten Zwischenstand Montage Hinweis: Aufgrund von Fertigungstoleranzen der Alu-Gusseckverbinder kann es in seltenen Fällen vorkommen, dass sich die Ecke nicht exakt ausrichten lässt.
Page 5 Montage des Netzes: Das Netz ist nicht im Lieferumfang enthalten. Stellen Sie zunächst sicher, dass die Profilnut am Tor an allen Stellen von Schmutz, Verpackungsmaterialien oder sonstigen Fremdkörpern befreit ist, sodass die Netzmontage ungehindert erfolgen kann. Nun die Randleine des Netzes in der Profilnut des Tores platzieren und ausrichten.
Page 6 b) Mitgelieferte Bodenhülsen gemäß Einbauskizze einbetonieren - Fundament- größe 800 x 800 x 800 mm (L x B x H). c) Verwenden Sie beim Einbetonieren keine Schnellabbinde- oder Frostschutz- mittel, da diese Zusätze zu Beschädigungen an der Bodenhülse führen können. d) Nach der Aushärtung des Betons kann das Handballtor in die Hülse einge- setzt werden.
Page 7 Aluminium cast corner joint 3.00 x 2.00 m Cat.- no.: 1136526 - free standing Thanks for choosing Sport-Thieme equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery: Please check the following content before assembly.
Page 8 Piece Descrpition Aluminium cast corner joints Upright cap Accessories Piece Description Following parts only for catalogue no. 1136526 – goal in ground sockets Ground socket, length 300 mm Cap for ground socket Accessories: Piece Description Net holder Hexagon socket screw M8 x 20, DIN 7991...
Page 9 2. Assembly of the goal: We recommend the assembly on a suitable surface to avoid damages of the profiles! It is recommended to wear gloves maybe to protect the hands. The following tools are necessary: 2 wrench/ring spanners 13 mm 1 mallet/hammer 1 drill Ø...
Page 10 Then join uprights at the external corner. Adjust crossbar and uprights. Screw 2 hexagon socket screws DIN 7991, M8 x 20mm in the external corner (see picture bottom right) and tighten all screws. join and adjust corner Current state of assembly: Advice: Due to production tolerances of the aluminium cast corner joints problems during adjustment of corners may possibly occur.
Page 11 3. Assembly of the net The net is not part of the delivery. Make sure that the groove of the goal is clean and all packing material or other material is removed so that the assembly is possible without any problems. Now fix and adjust the net rope in the groove.
Page 12 b) Concrete ground sockets according to the sketch. Foundation dimensions: 800 x 800 x 800 mm. Do not apply an acceleration mixture or antifreeze during as these adhesives may cause damages to the ground sockets. After hardening of the concrete, the goal can be inserted into the sockets. 5.
