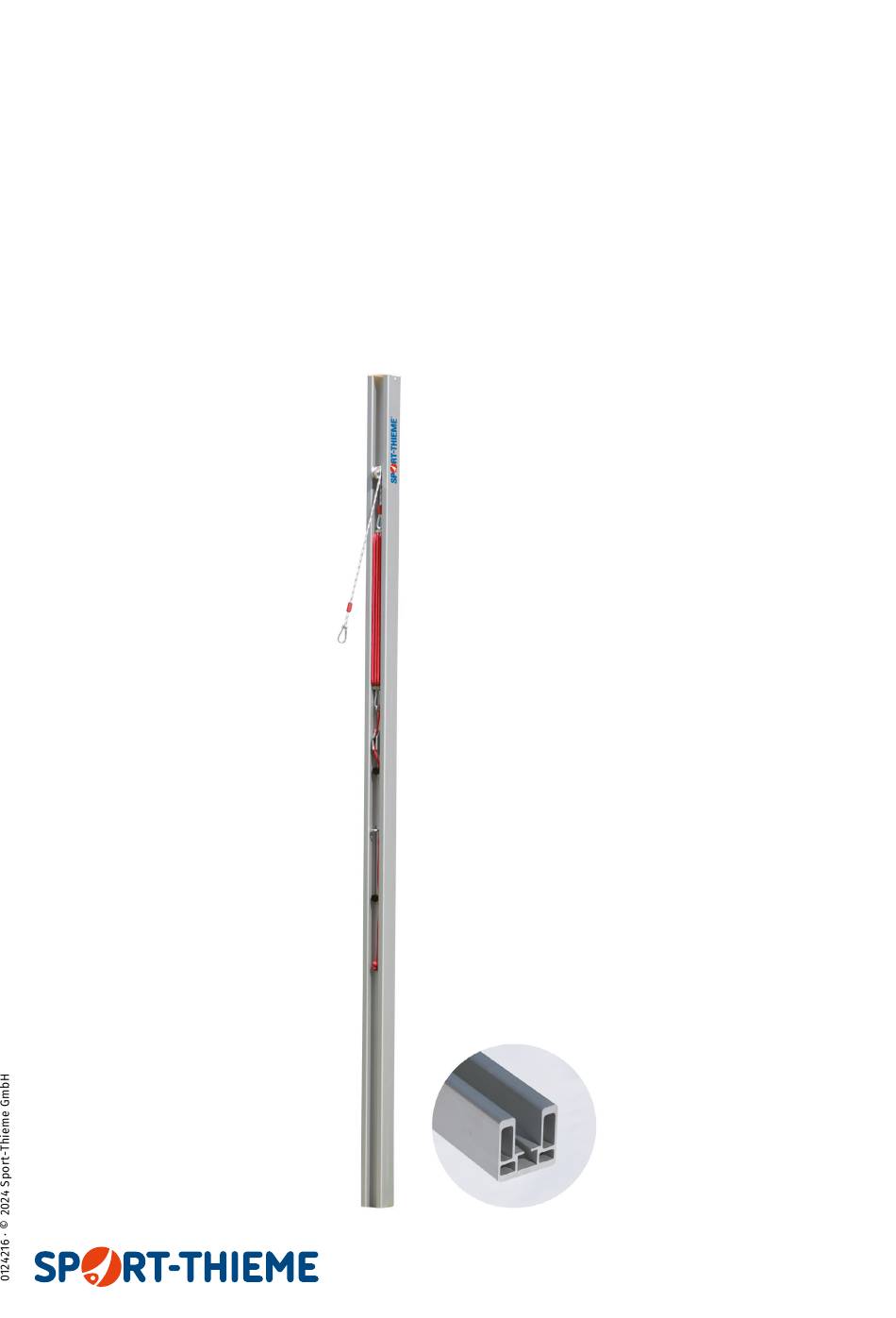

Montageanleitung
Sport-Thieme Beachvolleyball-
pfosten „Competition",
DVV Beach 2
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese
Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie
die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Sport-Thieme GmbH
Tel. 05357 18181
·
Fax 05357 18190
·
38367 Grasleben
·
info@sport-thieme.de
Art.-Nr. 1095715
1095917
1137907
1137910
1137923
1137936
1137949
1137952
·
sport-thieme.de
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sport-thieme Competition
Summary of Contents for Sport-thieme Competition
- Page 1 „Competition“, DVV Beach 2 Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf.
- Page 2 Montageanleitung zu Art.-Nr. 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 1. Lieferumfang Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit dem Aufbau beginnen. Mechanikpfosten Gegenpfosten Bodenhülse rund Bodenhülse quadratisch Einsteckelement für vorh. Bodenhülsen Inhalt • 1x Pfosten mit Mechanikschieber und Schieber für Feinjustierung (= Mechanikpfosten) •...
- Page 3 Montageanleitung zu Art.-Nr. 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 2. Vorbereitung für den Spielbetrieb a) Mechanikschieber (mit Flaschenzugspannmechanik), Gegenschieber und Schieber für Feinjustierung sind bereits an den Pfosten vormontiert. Es müssen lediglich noch die Pfosten aufgestellt und das Netz eingehängt werden. Um ein Verrutschen der Schieber bei der Lagerung oder auch bei Bedienfehlern zu vermeiden, sind werkseitig Höhen- und Tiefenbegrenzungen in die Nuten der Pfosten (jeweils Schraube mit Unterlegscheibe) ober- und unterhalb der Schieber montiert...
- Page 4 Montageanleitung zu Art.-Nr. 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 3. Einhängen und Spannen des Netzes Das Netz ist nicht im Lieferumfang enthalten. Nachstehend abgebildete Netze dienen nur zur Veranschaulichung der weiteren Montageschritte. Die Netzausführung kann je nach Hersteller variieren. a) Einhängen Spannseil am Mechanikpfosten: Den am weißen Anschlussseil befestigten Karabinerhaken an der Schlaufe des im Netz eingezogenen Spannseils einhängen und das Seil...
- Page 5 Montageanleitung zu Art.-Nr. 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 3. Einhängen und Spannen des Netzes (Forts.) c) Netzhöhe einstellen: Zum Einstellen der Netzhöhe zuerst die Handräder an den Schiebern lösen, dann die gewünschte Höhe einstellen und anschließend die Handräder wieder fest anziehen.
- Page 6 Montageanleitung zu Art.-Nr. 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 4. Aufbewahrung der Volleyball-Pfosten: Die Lagerung der Pfosten hat waagerecht auf einer Ablagekonsole oder auf einem speziellen Ablage- wagen zu erfolgen. Vor der Entnahme von der Lagervorrichtung unbedingt darauf achten, dass die Hand- räder der Schieber fest angezogen sind.
- Page 7 Montageanleitung zu Art.-Nr. 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 6. Hinweise zum Einbetonieren der Bodenhülsen: Nachstehende Einbauskizze dient als Hilfestellung beim Einbetonieren der Bodenhülsen. Hinweis: Um ein Ablaufen des evtl. in die Bodenhülsen laufenden Oberflächenwassers zu ermöglichen, empfiehlt es sich, unter die Bohrungen in den Bodenhülsen jeweils ein Rohr in den Boden zu stecken. Verwenden Sie beim Einbetonieren keine Schnellabbinde- oder Frostschutzmittel, da diese Zusätze zu Beschädi- gungen an der Bodenhülse führen können.
- Page 8 Montageanleitung zu Art.-Nr. 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 7. Wartung, Pflege, Lagerung und Sicherheitshinweise: Die Volleyballanlage ist ausschließlich für Volleyball konstruiert und für keine andere Verwendung. Prüfen Sie vor Benutzung dieses Produktes, ob alle Verbindungen fest angezogen sind, und prüfen Sie dies später wiederholt.
- Page 9 Montageanleitung zu Art.-Nr. 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 7. Ersatzteilliste (Forts.) Mechanikschieber Gegenschieber Feinjustierung...
- Page 10 Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference. If you have any questions, our team is here for you. Sport-Thieme GmbH · D-38367 Grasleben · sport-thieme.com Tel. +49 53 57 181 543 · Fax +49 53 57 181 921 · info@sport-thieme.com...
-
Page 11: Scope Of Delivery
Assembly instructions for Prod. code 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 1. Scope of delivery Please check the following content before assembly. mechanical upright counter upright round ground socket square ground socket Insertion elements for existing ground sockets Content • 1x Upright with sliding devices, also for fine adjustment (= mechanical upright) • 1x Upright with sliding devices, also for fine adjustment (= counter upright) - Page 12 Assembly instructions for Prod. code 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 2. Preparation for the match a) The sliding devices (with pulley mechanism at mechanical sliding device) are already provided at the uprights. Only the uprights have to be erected and the net to be fixed. In order to avoid slipping of the sliding devices during storage or in case of handling errors we provided height and depth limitations in the grooves of the uprights (screws with washers) above and below the sliding devices (see right picture).
- Page 13 Assembly instructions for Prod. code 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 3. Assembly of the net The net is not part of the delivery. The following pictures only describe further assembly steps. Different net executions are available. a) Fixing of rope at the mechanical upright Hang snap hook in the loop of the net tensioning rope and fix rope in the clamp device (with handle). Hook off the snap hook if it is still fixed in the mechanical sliding device.
- Page 14 Assembly instructions for Prod. code 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 3. Assembly of the net (Cont.) c) Adjustment of net height: At first unscrew handwheels, adjust the height and then tighten hand- wheels again. Use the height scale for adjustment. This unit allows height adjustment even with slightly tensioned net. d) Tensioning of the net: Tension the net by means of the pulley mechanism.
- Page 15 Assembly instructions for Prod. code 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 4. Storage of Volleyball uprights: Storage of uprights has to be effected horizontally on a board or on a special trolley. Take care to tighten handwheels of sliding devices before using uprights again. 5.
- Page 16 Assembly instructions for Prod. code 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 6. Instructions to concrete ground sockets: The following sketch will help you to concrete the ground sockets. Note: To enable a drain off of possible water we recommend to stick a tube below the holes of the ground sockets.
-
Page 17: Spare Parts List
Assembly instructions for Prod. code 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 7. Maintenance, storage and safety instructions: This unit is constructed only for Volleyball matches and not for other purposes. Check all screwed fastenings before use and repeat it from time to time. Do not climb or hang on uprights and unit. Check screwed fastenings regularly and change damaged and wearing parts if need be. - Page 18 Assembly instructions for Prod. code 1095715, 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 7. Spare parts list (Cont.) Mechanical sliding device Counter sliding device Fine adjustment...
