Montageanleitung

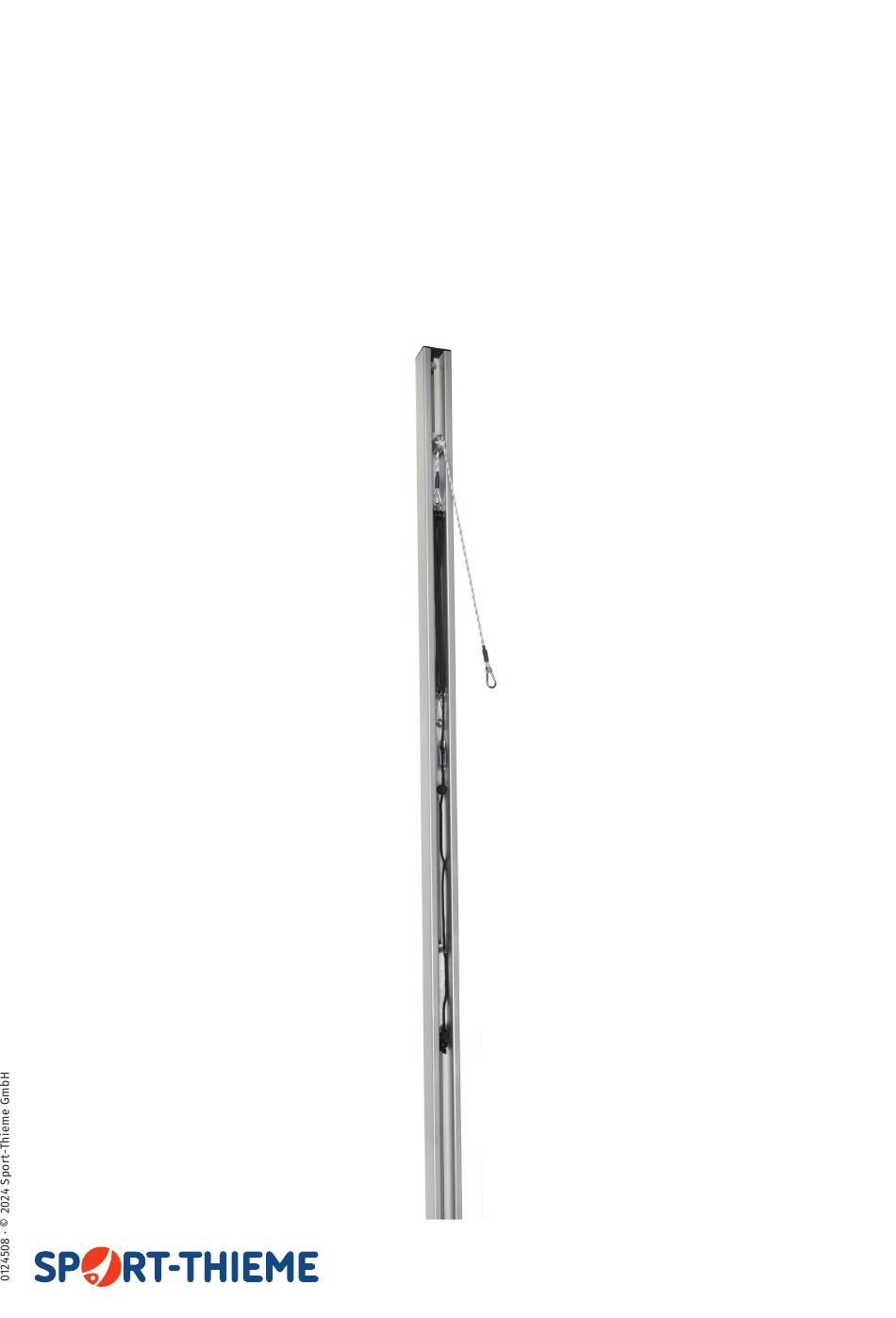

Sport-Thieme Beachvolleyballpfosten
„Competition", DVV Beach 2
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese
Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut
auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Art.-Nr. 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952
Sport-Thieme GmbH
Tel. 05357 18181
·
Fax 05357 18190
·
38367 Grasleben
·
info@sport-thieme.de
·
sport-thieme.de
Advertisement
Related Manuals for Sport-thieme 1095917
Summary of Contents for Sport-thieme 1095917
- Page 1 Sport-Thieme Beachvolleyballpfosten „Competition“, DVV Beach 2 Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf.
- Page 2 Montageanleitung zu Art.-Nr. 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 1. Lieferumfang Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit dem Aufbau beginnen. Mechanikpfosten Gegenpfosten Bodenhülse rund Bodenhülse quadratisch Einsteckelement für vorh. Bodenhülsen Inhalt • 1 Pfosten mit Mechanikschieber und Schieber für Feinjustierung (=Mechanikpfosten) •...
- Page 3 Montageanleitung zu Art.-Nr. 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 2. Vorbereitung für den Spielbetrieb a) Mechanikschieber (mit Flaschenzugspannmechanik), Gegenschieber und Schieber für Feinjustierung sind bereits an den Pfosten vormontiert. Es müssen lediglich noch die Pfosten aufgestellt und das Netz eingehängt werden.
- Page 4 Montageanleitung zu Art.-Nr. 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 3. Einhängen und Spannen des Netzes Das Netz ist nicht im Lieferumfang enthalten. Nachstehend abgebildete Netze dienen nur zur Veranschaulichung der weiteren Montageschritte. Die Netzausführung kann je nach Hersteller variieren.
- Page 5 Montageanleitung zu Art.-Nr. 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 3. Einhängen und Spannen des Netzes (Forts.) c) Netzhöhe einstellen: Zum Einstellen der Netzhöhe zuerst die Handräder an den Schiebern lösen, dann die gewünschte Höhe einstellen und anschließend die Handräder wieder fest anziehen. Zur Orientierung die unter Punkt 2b angebrachte Höhenskala verwenden.
- Page 6 Montageanleitung zu Art.-Nr. 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 4. Aufbewahrung der Volleyball-Pfosten: Die Lagerung der Pfosten hat waagerecht auf einer Ablagekonsole oder auf einem speziellen Ablage- wagen zu erfolgen. Vor der Entnahme von der Lagervorrichtung unbedingt darauf achten, dass die Hand- räder der Schieber fest angezogen sind.
- Page 7 Montageanleitung zu Art.-Nr. 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 6. Hinweise zum Einbetonieren der Bodenhülsen: Nachstehende Einbauskizze dient als Hilfestellung beim Einbetonieren der Bodenhülsen. Hinweis: Um ein Ablaufen des evtl. in die Bodenhülsen laufenden Oberflächenwassers zu ermöglichen, empfiehlt es sich, unter die Bohrungen in den Bodenhülsen jeweils ein Rohr in den Boden zu stecken. Verwenden Sie beim Einbetonieren keine Schnellabbinde- oder Frostschutzmittel, da diese Zusätze zu Beschädi-...
- Page 8 Montageanleitung zu Art.-Nr. 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 Um die Funktionalität des Flaschenzuges zu gewährleisten muss sichergestellt sein, dass die Seilzüge immer ausgerichtet sind und frei laufen können. Hinweis: Aufgrund unserer kontinuierlichen Qualitätsprüfung der Produkte können sich technische Änderungen ergeben.
- Page 9 Montageanleitung zu Art.-Nr. 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 7. Ersatzteilliste (Forts.) Mechanikschieber Gegenschieber Feinjustierung...
- Page 10 Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference. If you have any questions, our team is here for you. Sport-Thieme GmbH · D-38367 Grasleben · sport-thieme.com Tel. +49 53 57 181 543 · Fax +49 53 57 181 921 · info@sport-thieme.com...
-
Page 11: Scope Of Delivery
Assembly instructions for Prod. code 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 1. Scope of delivery Please check the following content before assembly. round ground mechanical upright counter upright socket square ground socket Insertion elements for existing ground sockets Volleyball Unit • 1 Upright with sliding devices, also for fine adjustment (= mechanical upright) - Page 12 Assembly instructions for Prod. code 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 2. Preparation for the match a) The sliding devices (with pulley mechanism at mechanical sliding device) are already provided at the uprights. Only the uprights have to be erected and the net to be fixed. In order to avoid slipping of the sliding devices during storage or in case of handling errors we provided height and depth limitations in the grooves of the uprights (screws with washers) above and below the sliding devices (see right picture).
- Page 13 Assembly instructions for Prod. code 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 3. Assembly of the net The net is not part of the delivery. The following pictures only describe further assembly steps. Different net executions are available. a) Fixing of rope at the mechanical upright Hang snap hook in the loop of the net tensioning rope and fix rope in the clamp device (with handle). Hook off the snap hook if it is still fixed...
- Page 14 Assembly instructions for Prod. code 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 3. Assembly of the net (Cont.) c) Adjustment of net height: At first unscrew handwheels, adjust the height and then tighten handwheels again. Use the height scale for adjustment. This unit allows height adjustment even with slightly tensioned net.
- Page 15 Assembly instructions for Prod. code 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 4. Storage of Volleyball uprights: Storage of uprights has to be effected horizontally on a board or on a special trolley. Take care to tighten handwheels of sliding devices before using uprights again.
- Page 16 Assembly instructions for Prod. code 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 6. Instructions to concrete ground sockets: The following sketch will help you to concrete the ground sockets. Note: To enable a drain off of possible water we recommend to stick a tube below the holes of the ground sockets. Do not apply an acceleration mixture or antifreeze as these adhesives may cause damages of the sockets.
- Page 17 Assembly instructions for Prod. code 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 Note: Due to our continuous quality check of products and equipment technical modifications are possible. This unit is checked according to EN 1271. Only use water for cleaning the surfaces. Do not use alcohol or any aggressive chemicals! Transport/Storage: It is absolutely necessary to avoid stacking or pushing of the volleyball unit over each other.
- Page 18 Assembly instructions for Prod. code 1095917, 1137907, 1137910, 1137923, 1137936, 1137949, 1137952 7. Spare parts list (Cont.) mechanical sliding device counter sliding device fine adjustment...
