Sport-thieme 1163849 Assembly Instruction Manual

Montageanleitung

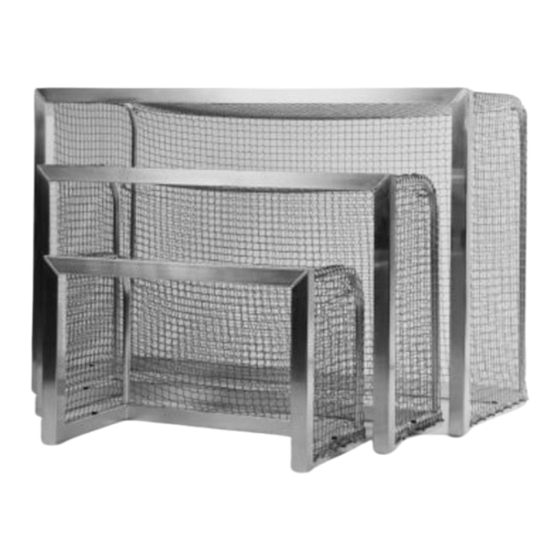

Mini-Trainingstor; vollverschweißt
2,40 x 1,60m
Art.-Nr.: 1163849 / 1163878
Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben.
Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige
Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.
Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw. Nutzung
beginnen.
Da Sie sich für ein vollverschweißtes Tor entschieden haben, entfällt die aufwändige
Montage. Sie brauchen nur noch das Netz am Tor montieren (siehe Punkt 2).
1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit, bevor Sie mit
dem Aufbau beginnen.
Stück Beschreibung
1 vollverschweißtes Tor
1 Netz mit Befestigungsschnur
1 Zubehörbeutel:
Inhalt Zubehörbeutel:
2. Montage des Netzes:
Stellen Sie zunächst sicher, dass die Profilnut am Tor an allen Stellen von Schmutz,
Verpackungsmaterialien
Netzmontage ungehindert erfolgen kann.
Nun die Randleine des Netzes in der Profilnut des Tores platzieren und ausrichten. Dann
die Netzhalter jeweils längs mit der rückseitigen Klemmhalterung in die Profilnut stecken
und durch eine 90°-Drehung fixieren. Die Fixierung kann dabei sowohl per Hand, als
auch durch Aufstecken eines Sechskant-Winkelschraubendrehers oder mit einer Zange
erfolgen (siehe Fotos). Achten Sie auf eine gleichmäßige Verteilung der Netzhalter am
Torprofil (gleicher Abstand).
- 60 x Netzhalter
- 2 x Kunststoffstopfen Ø 28mm
- 1 x Sechskant-Winkelschraubendreher SW5
- 1 x Montageanleitung
oder sonstigen Fremdkörpern
1
befreit ist, sodass die
