turck RU10 M08 Series Quick Start Manual

RU10...-M08-...-V1141
DE
Kurzbetriebsanleitung
RU10...-M08-...-V1141
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie unter
Unterlagen:
■
Datenblatt
■
EU-Konformitätserklärung
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Die Ultraschallsensoren erfassen berührungslos die Anwesenheit von festen
oder flüssigen Objekten sowie den Abstand zu den Objekten. Die Geräte
dürfen nur wie in dieser Anleitung beschrieben verwendet werden. Jede
andere Verwendung gilt als nicht bestimmungsgemäß. Für daraus resultie-
rende Schäden übernimmt Turck keine Haftung.
Naheliegende Fehlanwendung
Die Geräte sind keine Sicherheitsbauteile und dürfen nicht zum Personen-
oder Sachschutz eingesetzt werden.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren,
betreiben, parametrieren und instand halten.
■
Sensor gegen mechanische Belastungen (z. B. Stöße und Schläge) schützen.
■
Nicht alle Objekte werden vom Sensor gleich gut erkannt. Die Erkennung
des Objekts vor dem regulären Betrieb prüfen.
Produktbeschreibung
Geräteübersicht
Siehe Abb. 1 (Geräteansicht) und Abb. 2 (Maßbild)
Montieren
Sensor so montieren, dass keine relevanten Objekte innerhalb der Blind-
➤ ➤
zone liegen. Blindzone und Erfassungsbereich siehe Abb. 3. Die Werte für
Blindzone und Erfassungsbereich beziehen sich auf Normtargets.
Bei Verwendung von mehr als einem Ultraschallsensor in einer Appli-
➤ ➤
kation: Überschneidung der Schallkeulen vermeiden. Eine Überschnei-
dung kann auftreten, wenn zwei Sensoren näher als 50 mm zueinander
montiert sind.
Anschließen
Gerät gemäß „Wiring Diagrams" anschließen.
➤ ➤
In Betrieb nehmen
Nach Anschluss der Leitungen und Aufschalten der Versorgungsspannung
geht das Gerät automatisch in Betrieb.
Betreiben
ACHTUNG
Falscher Einsatz des Sensors
Mögliche Sachschäden durch Fehlfunktion
Ablagerungen auf der Oberfläche des Schallwandlers vermeiden.
➤
Blindzone des Sensors S freihalten (siehe technische Daten).
➤
min
EN
Quick-Start Guide
RU10...-M08-...-V1141
Other Documents
www.turck.com folgende Besides this document the following material can be found at
www.turck.com:
■
Data sheet
■
EU declaration of conformity
For Your Safety
Intended use
The ultrasonic sensors detect the presence of solid or liquid objects and
the distance to those objects without making physical contact. The devices
must only be used as described in these instructions. Any other use is not in
accordance with the intended use. Turck accepts no liability for any resulting
damage.
Obvious misuse
The devices are not safety components and must not be used for personal or
property protection.
General safety information
■
The device must only be mounted, installed, operated, parameterized and
maintained by trained and qualified personnel.
■
Protect the sensor against mechanical loads (e.g. shocks and impacts).
■
The sensor is not able to detect all objects equally well. Test detection of
the object before regular operation.
Product Description
Device overview
See Fig. 1 (Device view) and Fig. 2 (Dimension drawing)
Mounting
Mount the sensor such that no relevant objects are located within the
➤ ➤
blind zone. For the blind zone and the detection range, see Fig. 3. The
values for blind zone and detection range refer to standard targets.
If using more than one ultrasonic sensor in an application: Avoid over-
➤ ➤
lapping of sonic cones. Overlapping can occur when two sensors are
mounted closer than 50 mm to each other.
Connection
Connect the device in accordance with the Wiring Diagrams.
➤ ➤
Commissioning
The device is operational automatically once the cables are connected and
the power supply is switched on.
Operation
CAUTION
Incorrect use of the sensor
Material damage may be caused by malfunction
Avoid deposits on the surface of the sonic transducer.
➤
Keep the blind zone of the sensor S
➤



free (see technical data).
min

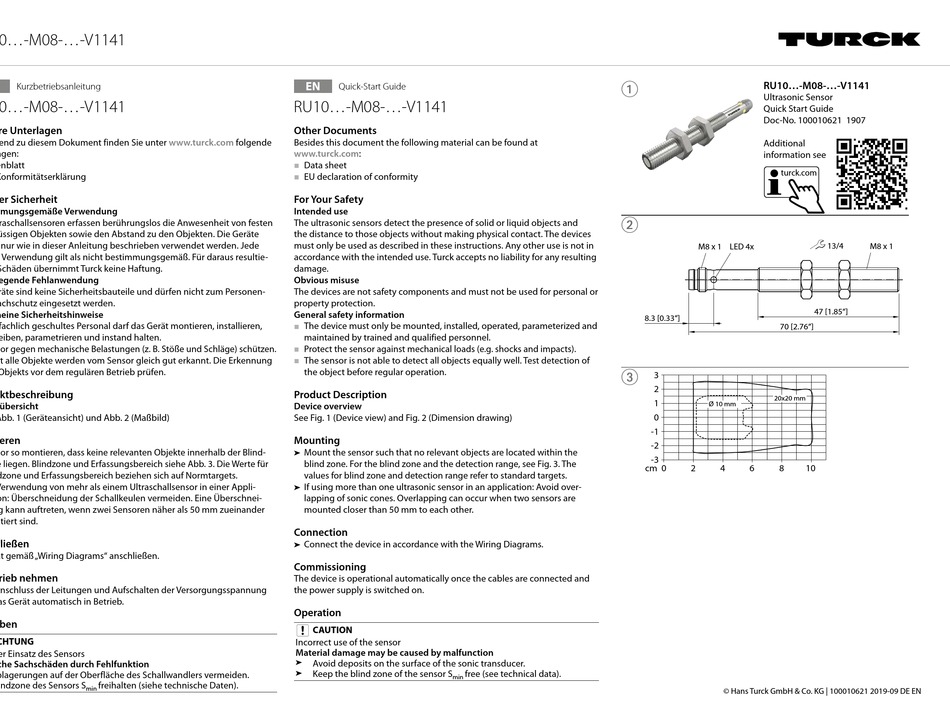

RU10...-M08-...-V1141

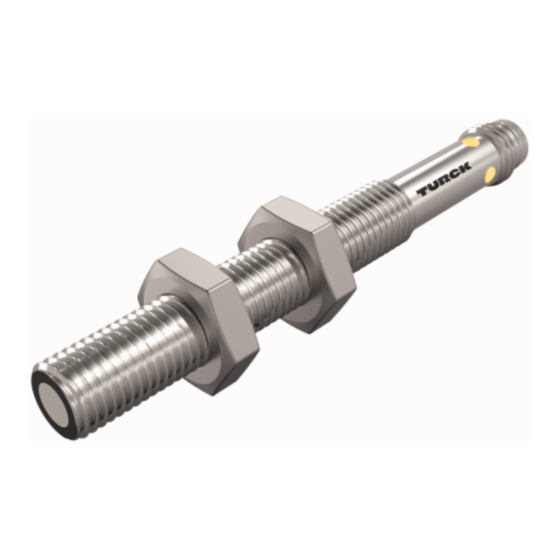

Ultrasonic Sensor
Quick Start Guide
Doc-No. 100010621 1907
Additional
information see
turck.com
13/4
M8 x 1 LED 4x
47 [1.85"]
8.3 [0.33"]
70 [2.76"]
3
2
20x20 mm
1
Ø 10 mm
0
-1
-2
-3
cm 0 2 4 6 8 10
© Hans Turck GmbH & Co. KG | 100010621 2019-09 DE EN
M8 x 1
