2 - INTrODUCTION AU prODUIT

2.1 - Description du produit 2.1 - Description du produit 2.1 - Description du produit
La centrale CT-724S est le système le plus moderne et le plus effi cace
de contrôle des moteurs Key Automation pour l'ouverture et la fermeture
électrique des portails coulissants, basculants et des barrières.
Tout autre usage impropre de la centrale est interdit.
16
17
10
1
9

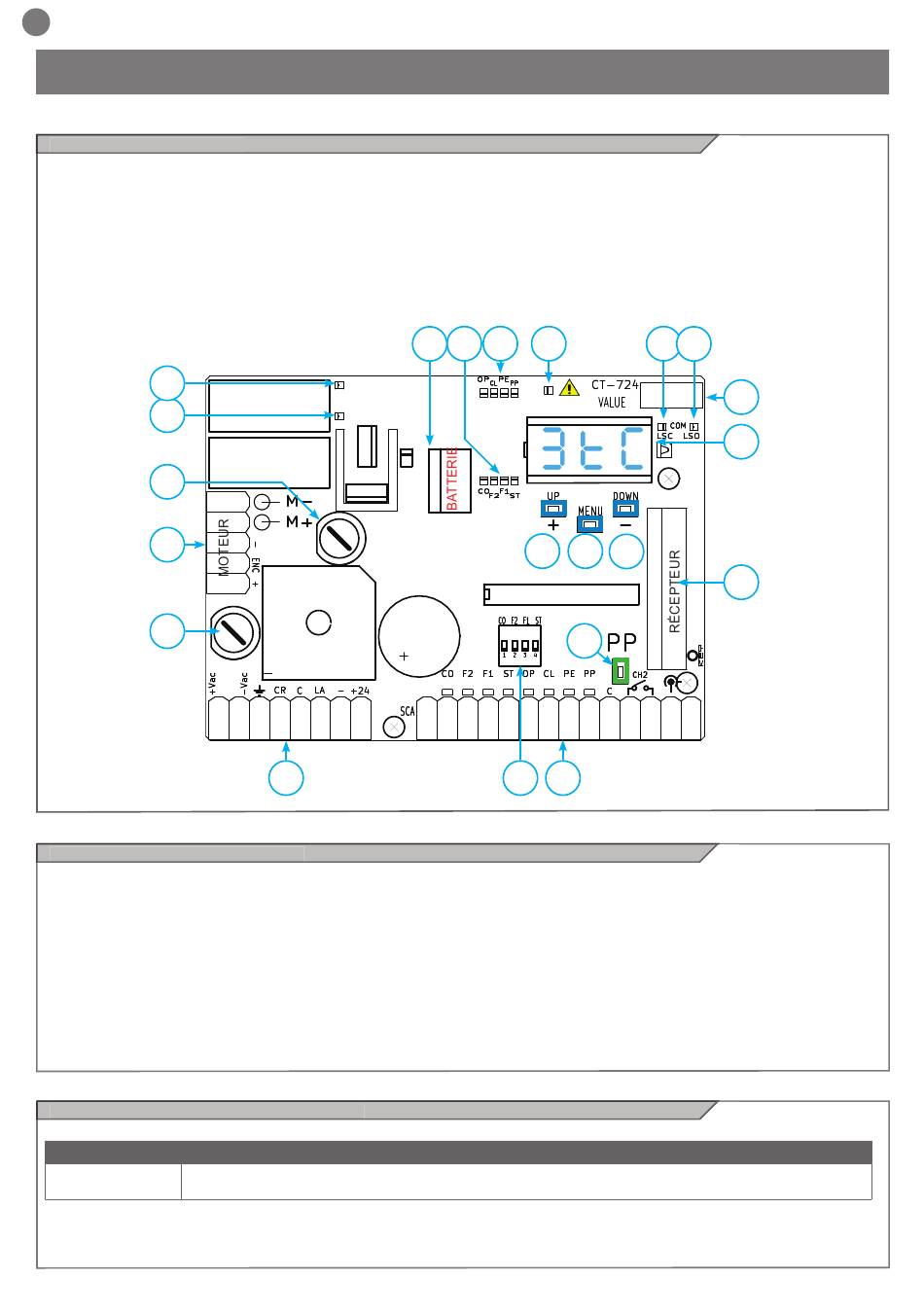

2.2 - Description des branchements

2.2 - Description des branchements
1- branchements d'alimentation du moteur et de l'encodeur
2- branchements d'alimentation / sorties 24Vca
3- branchements des signaux, commandes et sécurités,
second canal radio, antenne, etc.
4- Connecteur pour récepteur radio brochable
5- Connecteur pour chargeur de batterie
6- Connecteur de fi n de course
7- Écran de signalisation des fonctions
8- Micro-interrupteur pour dispositifs de sécurité
9- Fusible F1 puissance 10 A retardé
10- Fusible F2 protection des accessoires 2,5 A retardé
2.3 - Modèles et caractéristiques techniques 2.3 - Modèles et caractéristiques techniques 2.3 - Modèles et caractéristiques techniques
CODE DESCRIPTION
900CT-724S Centrale 24Vcc pour moteur coulissant, basculant ou barrière 24 Vcc, avec gestion encodeur.
28
ALIMENTATION
2
Le CT-724S est équipé d'un écran permettant une programmation facile
et une surveillance constante du statut des entrées. De plus, la structure
en menu permet une confi guration facile des temps de travail et des
logiques de fonctionnement.
11 12 13
5
19 20 21
18
SIGNAUX
8 3
11- Voyants CO F2 F1 ST des dispositifs de sécurité
12- Voyants OP CL PE PP de signalisation des commandes
13- Voyant ALARM (ALARME) de signalisation d'erreurs
14- Voyant LSC de signalisation de fi n de course
15- Voyant LSO de signalisation de fi n de course
16- Voyant D13 de signalisation de contact relais d'alimentation
17- Voyant D14 de signalisation de contact relais d'alimentation
18- Touche PP pas-à-pas
19- uP touche +
20- MEnu touche menu
21- DOWn touche -
14 15
6
7
4
