Benutzerinformation
MA06
Magnetbandanzeige
TGL, TGA
DEUTSCH
1. Sicherheitshinweise
• Lesen Sie vor der Montage und der Inbetrieb-
nahme dieses Dokument sorgfältig durch. Be-
achten Sie zu Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen
und die Angaben auf dem Typenschild als Be-
dingung.
• Garantieansprüche gelten nur für Produkte
der Firma SIKO GmbH. Bei dem Einsatz in
Verbindung mit Fremdprodukten besteht für das
Gesamtsystem kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenom-
men werden. Für weitere Fragen steht Ihnen die
Firma SIKO GmbH gerne zur Verfügung.
2. Identifikation
Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B.
MA06-0023
MA06
Datum 26.07.2000
EG
Varianten-Nr.
Geräte-Typ
Art.Nr. 78415
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Das Sy-
stem muss ggfs. zusätzlich gegen schädliche
Umwelteinflüsse, wie z.B. Spritzwasser, Lö-
sungsmittel, Staub, Schläge, Vibrationen, star-
keTemperaturschwankungen geschützt werden.

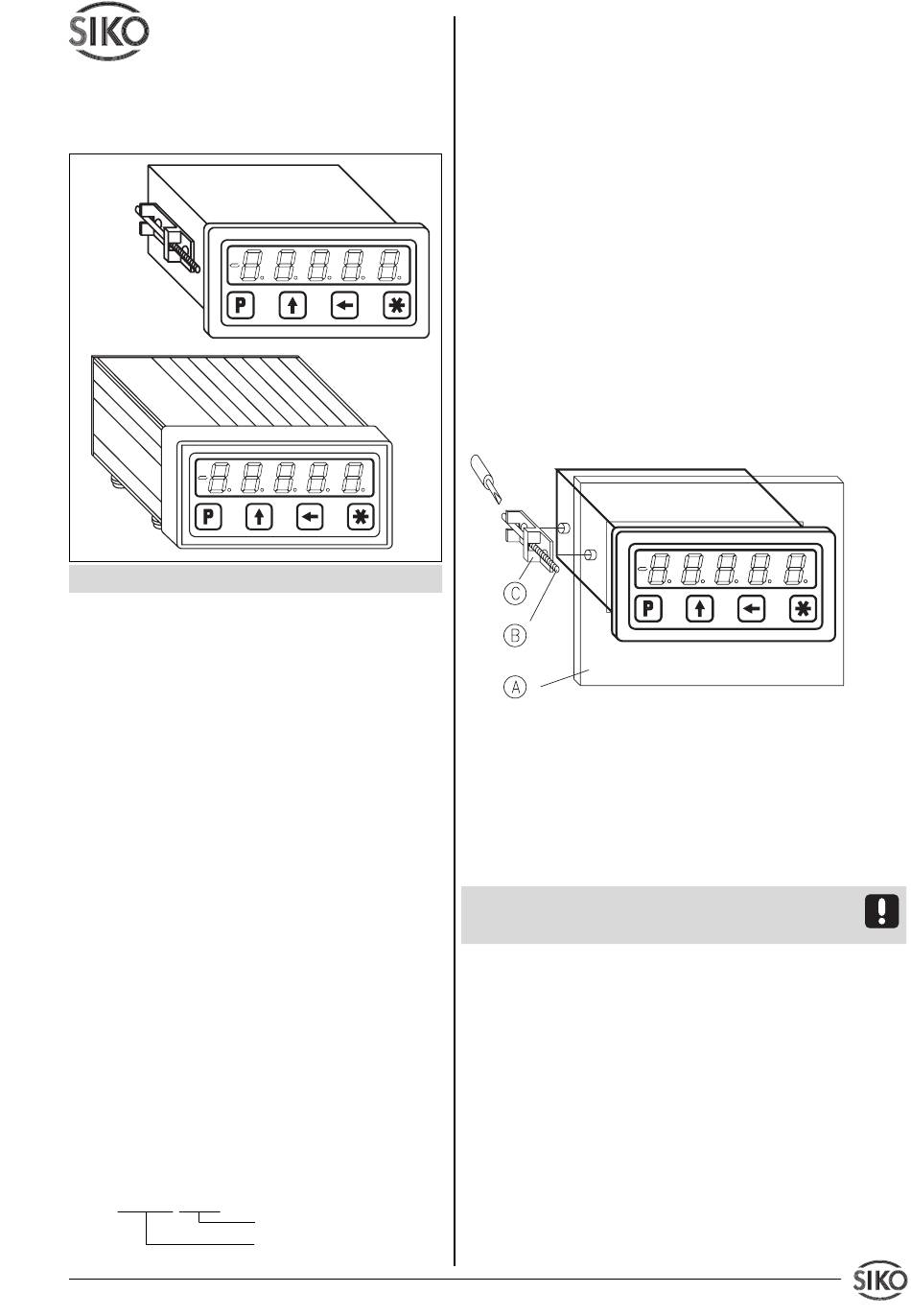

3.1 Einbaugehäuse EG
Montage Magnetbandanzeige
1. Magnetbandanzeige in den Ausschnitt der
Schalttafel A schieben.
2. Befestigungslaschen C auf die Aufnahme-
zapfen am Gehäuse setzen und zur Gerä-
terückseite verschieben.
3. Die Schrauben B mit einem Schraubendre-
her gleichmäßig anziehen bis das Gehäuse
sicher im Schalttafelausschnitt befestigt ist.
Abb.1: Montage Einbaugehäuse EG
3.2 Tischgehäuse TGL
Montage Magnetbandanzeige
Zum Anschrauben des Gerätes können die Gum-
mifüße entfernt werden.
Achtung ! Die max. Einschraubtiefe von 6.5mm
muss unbedingt beachtet werden.
3.3 Tischgerät TGA
Montage Magnetbandanzeige
erfolgt wie bei Tischgerät TGL.
Montage Magnetband
Die Montage muss plan zur Montagefläche bzw.
der zu messenden Strecke erfolgen. Welligkei-
ten verschlechtern immer die Messgenauigkeit.
Überall wo aufgrund unzureichender Befestigungsmöglich-
keiten keine geeignete Montage des Magnetbandes möglich
ist, kann das Magnetband Typ MB... in eine als Zubehör
lieferbare Profilschiene (z.B. Typ PS) montiert werden.
Dadurch entsteht eine kompakte Magnetbandeinheit.
Z.Nr. 8664067
Änd.Stand 238/00
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Siko MA06
Summary of Contents for Siko MA06
- Page 1 • Garantieansprüche gelten nur für Produkte Achtung ! Die max. Einschraubtiefe von 6.5mm der Firma SIKO GmbH. Bei dem Einsatz in muss unbedingt beachtet werden. Verbindung mit Fremdprodukten besteht für das Gesamtsystem kein Garantieanspruch. 3.3 Tischgerät TGA •...
- Page 2 Hilfsmittel kann eine Tapetenandrückwalze ver- wendet werden). Montage Magnetsensor Montageschritte (Abb. 2) Achtung ! MA06 TGA mit Magnetsensor MS500 • Befestigungsfläche (1) sorgfältig reinigen. Bauform L zum Betrieb mit dem Magnetband • Am Magnetband die Schutzfolie (2) des Kle- MB oder MB5. Siehe hierzu die den Sensoren bebandes (3) entfernen.
-
Page 3: Elektrischer Anschluss
Leitungen min. 0,14 mm², max. 0,5 mm². Tischgehäuse (TGL) • Die Verdrahtung von Abschirmung und Mas- Abb.9: Anschlussbelegung EG und TGL se (0V) muss sternförmig und großflächig erfol- gen. Der Anschluss der Abschirmung an den MA06 Datum 26.07.2000 Art.Nr. 78415 Z.Nr. 8664067 Änd.Stand 238/00... -
Page 4: Bedienung
Meldung " -SP- ". Speichertaste 8. Parameterbeschreibung Auswahltaste 'Stelle' Anzeige Bezeichnung / Beschreibung Auswahltaste 'Wert' AUFL_ Auflösung: Legt die Auflösung der Programmiertaste Anzeige fest. Der Parameter 'FrEI' läßt die Programmierung eines Rechenfaktor zu. MA06 Datum 26.07.2000 Art.Nr. 78415 Z.Nr. 8664067 Änd.Stand 238/00... - Page 5 Messanzeige wieder in den Anzei- gemode zurück; der angezeigte Wert wird dabei _F_AS Freigabe Rücksetzfunktion: Rück- gespeichert. setzen auf den Referenzwert mit der -Taste der frontseitigen Tastatur. "AUS" Resetfunktion unwirksam MA06 Datum 26.07.2000 Art.Nr. 78415 Z.Nr. 8664067 Änd.Stand 238/00...
- Page 6 Gegeben: Kreischeibe mit Ø 300 mm. Gesamtumfang: U = p x 300 mm = 942,5 mm Berechnung des Rechenfaktor: FAC = 10 x Gesamtanzeigebereich / Umfang [1/100 mm] 3600 / 9425 = 0,3820 MA06 Datum 26.07.2000 Art.Nr. 78415 Z.Nr. 8664067 Änd.Stand 238/00...
-
Page 7: Installation
• Warranty can only be claimed for components 3.3 Bench housing TGA supplied by SIKO GmbH. If display MA06 is used together with other products, the warranty Mounting of the display for the complete system is invalid. - Page 8 Mounting the sensor Mounting steps (see fig. 2) Attention! MA06-TGA with sensor MS500 de- sign L to be combined with magnetic tape MB or • Clean mounting surface (1) carefully. MB5. Please also read User Instructions supp- •...
-
Page 9: Electrical Connection
• The display should be positioned well away white from cables with interference; if necessary a protective screen or metal housing must be provided. The running of wiring parallel to the mains supply should be avoided. MA06 Datum 26.07.2000 Art.Nr. 78415 Z.Nr. 8664067 Änd.Stand 238/00... -
Page 10: Operation
SUB-D socket on the rear of display To enter into programming mode: MA06. Use the added screws for fixing SUB-D Press key for at least 5 s. socket and plug. This will guarantee a neat and effective connection. -
Page 11: Input Mode
Last value memory: If no key has been pressed for approx. 30 s, the "oFF" Last value memory off. When MA06 will return to display mode; the displayed switched on the display must be value is then stored. referenced (zeroed). -
Page 12: Application Examples
Werk / Factory: Weihermattenweg 2 D-79256 Buchenbach Telefon / Phone 0 76 61 / 3 94 - 0 Telefax / Fax 0 76 61 / 3 94 - 388 Internet www.siko.de MA06 Datum 26.07.2000 Art.Nr. 78415 Z.Nr. 8664067 Änd.Stand 238/00...
