Benutzerinformation

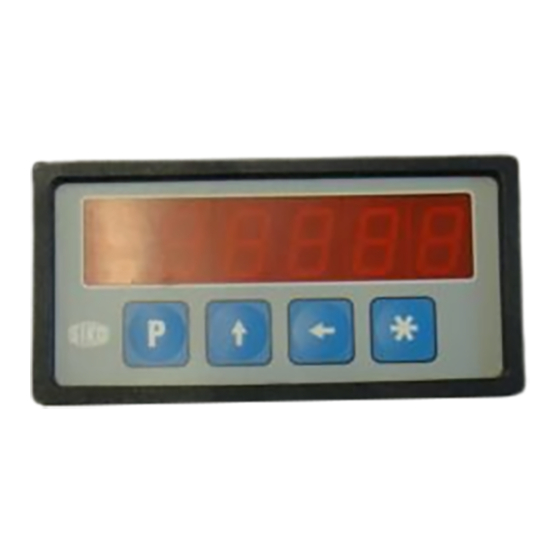

MA05
Magnetbandanzeige
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetrieb-
nahme dieses Dokument sorgfältig durch. Be-
achten Sie zu Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen
und die Angaben auf dem Typenschild als Be-
dingung.
• Garantieansprüche gelten nur für Produkte
der Firma SIKO GmbH. Bei dem Einsatz in
Verbindung mit Fremdprodukten besteht für das
Gesamtsystem kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenom-
men werden. Für weitere Fragen steht Ihnen die
Firma SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Vari-
antennummer. Die Lieferpapiere ordnen jeder
Variantennummer eine detaillierte Bestellbezeich-
nung zu.
z.B.
MA05-0023
MA05
Datum 09.01.2002
Varianten-Nr.
Geräte-Typ
Art.Nr. 78211
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Die Anzei-
ge muss ggfs. zusätzlich gegen schädliche
Umwelteinflüsse, wie z.B. Spritzwasser, Staub,
Schläge, Temperatur geschützt werden.
Achtung ! Systeminfo ! Nur bei Sensoran-
schluss MSA! Beachten Sie bei der Montage
eines Sensors oder des Magnetbandes den im
Kapitel 6 (Sensorabgleich) angegebenen notwen-
digen Abgleichweg und die richtige Ausrichtung
beider Systemkomponenten zueinander.
Einbaugehäuse EG
• Gerät in Schalttafelausschnitt (1) schieben
bis die Panel-Clips (2) das Gehäuse lose halten.
Die seitliche Zentrierung (3) leicht andrücken
und das Gehäuse in den Ausschnitt (1) schieben
bis die Panel-Clips (2) vollständig einrasten.
3

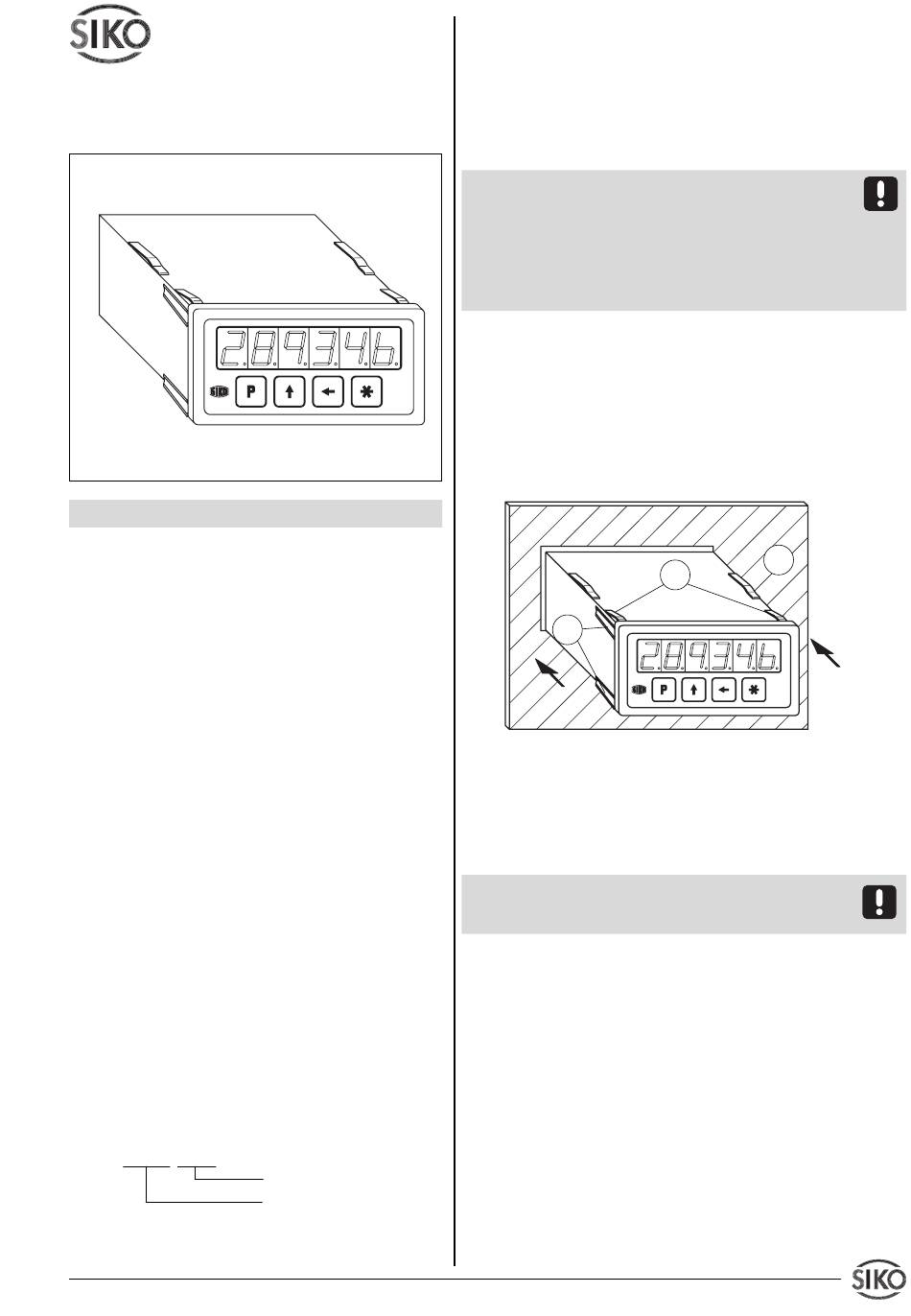

Abb. 1: Einbau
Tischgehäuse TG, TG/DV
Zum Anschrauben des Gerätes können die Gum-
mifüße entfernt werden.
Achtung ! Die max. Einschraubtiefe von
6.5 mm darf nicht überschritten werden!
4. Elektrischer Anschluss
• Anschlussverbindungen dürfen nicht unter
Spannung geschlossen oder gelöst werden!
• Verdrahtungsarbeiten dürfen nur spannungs-
los erfolgen!
• Litzen sind mit Aderendhülsen zu versehen.
• Vor dem Einschalten sind alle Leitungsan-
schlüsse und Steckverbindungen zu überprüfen.
Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Störeinflüs-
se geschützt. Der Einsatzort ist aber so zu
Z.Nr. 8664063
1
2
Änd.Stand 389/01
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Siko MA05
Summary of Contents for Siko MA05
- Page 1 Tischgehäuse TG, TG/DV • Garantieansprüche gelten nur für Produkte Zum Anschrauben des Gerätes können die Gum- der Firma SIKO GmbH. Bei dem Einsatz in mifüße entfernt werden. Verbindung mit Fremdprodukten besteht für das Achtung ! Die max. Einschraubtiefe von Gesamtsystem kein Garantieanspruch.
- Page 2 Achtung ! Der Sensoranschluss darf nicht geändert werden (z.B. durch Kabelverlänge- rungen). Sensor Spannungsversorgung 230 VAC, 110 VAC 4.1 Anschluss Einbaugehäuse EG Spannungsversorgung 24 VDC Abb. 3: Anschlüsse Geräterückseite TG,TG/DV PE Anschluss für Flachsteckhülse MA05 Datum 09.01.2002 Art.Nr. 78211 Z.Nr. 8664063 Änd.Stand 389/01...
-
Page 3: Bedienung
Band und zeitabhängig. Bedruckung auf Sensorunterseite (aktive Seite) 6.2 Sensorabgleich LSA200 Sollte aus technischen Gründen (z.B.: Aus- tausch einer Komponente) ein Neuabgleich er- forderlich ein, gehen Sie bitte wie folgt vor: MA05 Datum 09.01.2002 Art.Nr. 78211 Z.Nr. 8664063 Änd.Stand 389/01... - Page 4 Übersetzung): FAC = 12600 / 630x100 = 0.2 Parameter ändern Im Menüpunkt Nachkomma- Zur Änderung und Programmierung muss in stelle müssen Sie später den Programmiermodus geschaltet werden. _dP_ = 0.00 eingeben. MA05 Datum 09.01.2002 Art.Nr. 78211 Z.Nr. 8664063 Änd.Stand 389/01...
- Page 5 9. Eingabemodus "AUS" Kal.-wert Änderungsfunktion unwirksam Rücksetzfunktion (Kalibrieren) über Tastatur _F_OFF Freigabe Offsetkorrektur: Ein- • Betätigung der -Taste setzt die Anzeige auf gabe-/Änderungsmöglichkeit den Kalibrierwert zurück. des Offsetwertes (Versatzmaß). "EIn" Offs.wert Änderungsfunktion MA05 Datum 09.01.2002 Art.Nr. 78211 Z.Nr. 8664063 Änd.Stand 389/01...
- Page 6 (_F_OFF) mit Zustand "EIn" programmiert sein LSA200: 2/13 "xxx...xxx>" x=0:Hardwareversion und die Anzeige befindet sich nicht im Program- "xxxxxxx>" x=1:Softwareversion miermodus (s. Kap.7 'Beenden des Program- "±xxxxxxx>" Absolutwert (ohne KM, miermodus'). Offset) MA05 Datum 09.01.2002 Art.Nr. 78211 Z.Nr. 8664063 Änd.Stand 389/01...
- Page 7 1.Ziffer: Rücksetzen 2.Ziffer: Kettenmaß 3.Ziffer: CAL-Eingabe 4.Ziffer: OFF-Eingabe Sxxxxx ">" Werkseinstellung wieder- herstellen x=11100 (Abgleichdaten bleiben erhalten) ">" Zählrichtung x=0: auf x=1: ab "xyz" Positionswert binaer xyz = 3 Byte im 2-er-Kom- MA05 Datum 09.01.2002 Art.Nr. 78211 Z.Nr. 8664063 Änd.Stand 389/01...
-
Page 8: Anhang: Parameterliste
Adresseinstellung Sikonetz 3 : 01...31 _bAud_ Baudrate Schnittstelle: 300, 600, 1200, 2400, 4800, 9600, 19200, SchALt, Sn3 _oG_ oberer Grenzwert:(nur bei Option Schaltausgänge 'SchALt') -199999...999999 _uG_ unterer Grenzwert: (nur bei Option Schaltausgänge 'SchALt') -199999...999999 MA05 Datum 09.01.2002 Art.Nr. 78211 Z.Nr. 8664063 Änd.Stand 389/01... -
Page 9: Installation
Attention !Maximum screw insert depth of • Warranty can only be claimed for components 6.5 mm must be strictly adhered to! supplied by SIKO GmbH. If the system is used together with other products, there is no warran- ty for the complete system. - Page 10 Fig. 3: Rear panel connections of TG,TG/DV Option: calibration input Connection via enclosed 3-pole BINDER con- nector on the rear socket (fig. 3). Pin out as follows: Designation Fig. 2: Pin connection EG MA05 Datum 09.01.2002 Art.Nr. 78211 Z.Nr. 8664063 Änd.Stand 389/01...
-
Page 11: Operation
10 mm/sec. max. Alignment will for programming and operation of the display. be completed after approx. 20 centimeters, ie. as soon as MA05 displays the measured Keys’ function value. Now go on with parameter programming in Depending on the operating mode the keys may programming menu and zero/calibrate the MA05. -
Page 12: Programming Mode
Sensor alignment will be comple- At the end of this user information brochure you ted after approx. 20 mm, ie. as soon as MA05 will find a detailed parameter list showing all displays th measured value (Chapter 7 gives... -
Page 13: Input Mode
Access: offset value modif.: to Precondition: Parameter 'Access:reset function' enter/modify offset value (dis- (_F_SEt) in programming mode must be pro- placement). grammed to 'on'. Display MA05 must not be left "EIn" Offset value function on in programming mode (see chapter 7 'To leave "AUS"... -
Page 14: Troubleshooting
(_F_rEL) in programming Action: Align sensor accord. to chapter 6. mode must be programmed to 'on'. Display MA05 must not be left in programming mode (see chapter 7 'To leave programming mode'). 11. List of commands / service... -
Page 15: Application Example
MSA: 1/10 "±xxxxxxx>" issue position value LSA200: 1/10 "±xxxxxxx>" issue position value (value "+5555555" is displayed, if gap between sensor/tape is too big!) MA05 Datum 09.01.2002 Art.Nr. 78211 Z.Nr. 8664063 Änd.Stand 389/01... -
Page 16: Appendix: Parameter List
(only available with option 'switched outputs' 'ActuAt') -199999...999999 _LoL_ lower limit value: (only available with option 'switched outputs' 'ActuAt') -199999...999999 SIKO GmbH Dr.-Ing. G. Wandres Werk / Factory: Weihermattenweg 2 D-79256 Buchenbach Postanschrift / Postal address: Postfach 1106...
