DUKE
Operatore
Operateur
Operator
Torantrieb
Operador

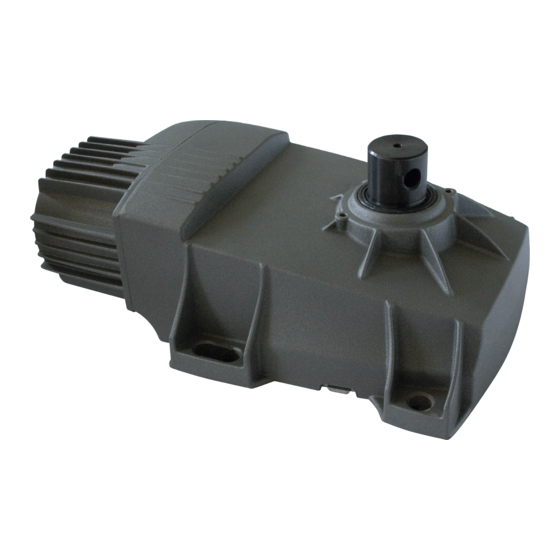

DUKE 110°
DUKE 180°
ITALIANO pag. 05 / FRANÇAIS pag. 12 / ENGLISH page 19 / DEUTSCH pag. 26 / ESPAÑOL pag. 33
Alimentazione
Alimentation
Power Supply
Stromspannung
Alimentacion
230V 50/60Hz
per anta 2 m / pour vantail 2 m / for 2
m leaf / für Flügel 2 m / para puerta 2 m
Il corretto funzionamento dell'operatore è garantito solo se viene gestito da un quadro di comando RIB
Le bon fonctionnement de l'opérateur n'est garanti que s'il est géré par un panneau de contrôle RIB
The correct operation of the operator is guaranteed only if it is managed by a RIB control panel
Die korrekte Bedienung des Bedieners ist nur gewährleistet, wenn er von einem RIB-Bedienpanel verwaltet wird
El funcionamiento correcto del operador solo está garantizado si está gestionado por un panel de control RIB
Vedere pagina 10
Voir page 17
See page 24
Siehe Seite 31
Ver página 38
Peso max cancello
Coppia max
Poids maxi portail
Couple maxi
Max gate weight
Max torque
Max Torgewicht
Max. Drehmoment
Peso máx verja
Coppia max
800 kg / 1760 lbs
Codice
Code
Code
Code
Codigo
AA10975
Nm 330
AA10985

Advertisement

Table of Contents
loading

Related Manuals for RIB DUKE 110

Summary of Contents for RIB DUKE 110

  • Page 1 Le bon fonctionnement de l’opérateur n’est garanti que s’il est géré par un panneau de contrôle RIB The correct operation of the operator is guaranteed only if it is managed by a RIB control panel Die korrekte Bedienung des Bedieners ist nur gewährleistet, wenn er von einem RIB-Bedienpanel verwaltet wird El funcionamiento correcto del operador solo está...
  • Page 2 2° - En ce qui concerne la section et le type des câbles, RIB conseille d’utiliser un câble de 2° - Per la sezione ed il tipo dei cavi la RIB consiglia di utilizzare un cavo di tipo H05RN-F type H05RN-F ayant une section minumum de 1,5 mm et de toute façon, s’en tenir à...

  • Page 3: Installation

    (for example by installing inside a locked board). anerkanntes Konformitätszeichen besitzt. Solch ein Geraet muss vor Vandalismus 2° - For the section and the type of the cables RIB advices to use a cable of H05RN-F type geschuetzt werden (z.B.mit einen Schluesselkatsten in einem Panzergehaeuse).
  • Page 4 L’eliminazione dei materiali va fatta rispettando le norme vigenti. Non gettate il 2° - Para la sección y el tipo de los cables, RIB aconseja utilizar cables de tipo H05RN-F con vostro apparecchio scartato, le pile o le batterie usate nei rifiuti domestici. Avete la sección mínima de 1,5 mm...

  • Page 5: Caratteristiche Tecniche

    DUKE è un operatore irreversibile con finecorsa meccanici e coperchio carrabile. DUKE 110° è dotato di variazione di velocità dell’anta sia in apertura che in chiusura (apertura iniziale lenta, poi veloce e chiusura inizialmente veloce, poi lenta all’arrivo in battuta).
  • Page 6 - L’asse del perno della cassa deve corrispondere perfettamente all’asse del cardine. - Per DUKE 110°: Cementate la cassa di fondazione verificando che i suoi lati più corti siano perfettamente paralleli al cancello quando è CHIUSO.
  • Page 7 CME6987 ACG2120 ACG2125 ACG2130 CME5224 (DUKE 110°) CME5230 (DUKE 180°) DUKE 180° DUKE 110° Tubo per cavi elettrici 62 mm Tubo per scarico acqua Tubo per cavi elettrici Tubo per scarico acqua...
  • Page 8 2 per il montaggio a destra. CANCELLO CHIUSO REGOLAZIONE FINECORSA MECCANICI DUKE 110° Usando il DUKE non è necessario fissare fermi a terra o altro perché è dotato all’interno di viti di fermo registrabili per delimitare la corsa dell’anta.

  • Page 9: Manutenzione

    ACG8436 cod. ACG8435 INOX cod. ACG8438I INOX cod. ACG8437I SBLOCCO CON CILINDRO DIN SBLOCCO A CHIAVE TRILOBATA SBLOCCO CON CHIAVE A LEVA cod. ACG2120 cod. ACG2125 cod. ACG2130 LEVA C per applicare DUKE a casse preesistenti non RIB cod. ACG8440...
  • Page 10 MODULO RADIO 433MHz B2-CRX cod. ACG8069 TELECOMANDO SUN cod. ABB2050 SUN 2CH cod. ACG6052 SUN 4CH cod. ACG6054 SUN CLONE 2CH cod. ACG6056 SUN CLONE 4CH cod. ACG6058 SUN-PRO 2CH cod. ACG6210 SUN-PRO 4CH cod. ACG6214 SUN-PROX 2CH cod. ACG6220 SUN-PROX 4CH cod.
  • Page 11 FIT SLIM SPARK FOTOCELLULE DA PARETE cod. ACG8032 Per ottenere le migliori prestazioni degli apparati sopracitati, bisogna installare COPPIA DI COLONNINE PER FIT SLIM cod. ACG8065 un’antenna accordata sulla frequenza del radio ricevitore installato . Le fotocellule FIT SLIM hanno la funzione di sincronismo in corrente alternata e portata N.B.

  • Page 12: Caracteristiques Techniques

    DUKE est un opérateur irréversible équipé d’un fin de course mécanique et d’un couvercle de passage. DUKE 110° est équipé d’un variateur de vitesse du vantail, tant en ouverture qu’en fermeture (ouverture lente au début puis rapide, fermeture rapide au début puis lente à...
  • Page 13 - L’axe des gonds doit correspondre parfaitement à l’axe de l’arbre porte-levier d’entraînement. - DUKE 110°: Cimenter en veillant à ce que le mortier n’entre pas à l’intérieur du caisson et en s’assurant que les cÙtés les plus courts du caisson sont parfaitement parallèles à...
  • Page 14 CME6987 ACG2120 ACG2125 ACG2130 CME5224 (DUKE 110°) CME5230 (DUKE 180°) DUKE 180° DUKE 110° Tube pour câbles électriques 62 mm Tube pour ecoulement de l’eau Tube pour câbles électriques Tube pour ecoulement de l’eau...
  • Page 15 1 pour le montage à gauche ou l’arrêt 2 pour le montage à droite. PORTAIL FERME REGLAGE DES FINS DE COURSE MECANIQUES DUKE 110° Lorsqu’on utilise le DUKE il n’est pas nécessaire de fixer des arrêts au sol ou ailleurs, car il est équipé...

  • Page 16: Entretien

    ACG8436 INOX code ACG8437I INOX code ACG8438I DÉBRAYAGE AVEC CYLINDRE DIN DÉBRAYAGE À CLÉ TRIANGLE DÉBRAYAGE À CLÉ À LEVIER code ACG2120 code ACG2125 code ACG2130 LEVIER C pour application DUKE dans de nombreuses caisses préexistantes non RIB cod. ACG8440...
  • Page 17 MODULE RADIO 433MHz B2-CRX code ACG8069 EMETTEUR RADIO SUN SUN 2CH code ACG6052 SUN 4CH code ACG6054 code ABB2050 SUN CLONE 2CH code ACG6056 SUN CLONE 4CH code ACG6058 SUN-PRO 2CH code ACG6210 SUN-PRO 4CH code ACG6214 SUN-PROX 2CH code ACG6220 SUN-PROX 4CH code ACG6224 APP8054 Carte APP+...
  • Page 18 FIT SLIM SPARK Afin d’optimaliser les performances des appareils suscités, il est indispensable d’installer PHOTOCELLULES MURALES code ACG8032 une antenne accordée sur la fréquence du radiorécepteur installé. N.B. Veiller à ce que le fil central du câble n’entre pas en contact avec PAIRE DE POTEAUX POUR FIT SLIM code ACG8065 l’enveloppe extérieure en cuivre;...

  • Page 19: System Layout

    The DUKE is an irreversible operator complete with mechanical limit switches and a trafficable cover. DUKE 110° varying the speed of the opening and closing movements (opening movement initially slow, then fast; closing movement initially fast, then slow immediately before shutting).

  • Page 20: Pre-Installation Checks

    - The centreline of the pintles must be perfectly in line with the centreline of the operating arm mounting shaft. - DUKE 110°: Cement in, taking care to ensure that cement does not fall into the box and checking that the short sides of the box are perfectly parallel to the gate when in the “CLOSED”...
  • Page 21 CME6987 ACG2120 ACG2125 ACG2130 CME5224 (DUKE 110°) CME5230 (DUKE 180°) DUKE 180° DUKE 110° Tube for electric cables 62 mm 62 mm Tube for water drain Tube for electric cables Tube for water drain...
  • Page 22 1 it must be inserted (for left side fitting), or stop 2 (for right side fitting). CCA1360 ADJUSTMENT OF DUKE 110° MECHANICAL STOPPER The DUKE system requires no floor stops or other accessories as the gate travel limit is determined by means of set screws located internally of the box.

  • Page 23: Maintenance

    ACG8437I INOX code ACG8438I RELEASE WITH DIN CYLINDER RELEASE WITH TRIANGLE KEY RELEASE WITH HANDLE code ACG2120 code ACG2125 code ACG2130 C LEVER for fitting DUKE in most of no RIB foundation boxes already placed at the site cod. ACG8440...
  • Page 24 B2-CRX RADIO MODULE 433MHz code ACG8069 RADIO TRANSMITTER SUN code. ABB2050 SUN 2CH cod. ACG6052 SUN 4CH cod. ACG6054 SUN CLONE 2CH cod. ACG6056 SUN CLONE 4CH cod. ACG6058 SUN-PRO 2CH cod. ACG6210 SUN-PRO 4CH cod. ACG6214 SUN-PROX 2CH cod. ACG6220 SUN-PROX 4CH cod.
  • Page 25 FIT SLIM SPARK In order to make the systems mentioned above give the best performances, you need to install an antenna tuned on the frequency of the radio receiver installed. PHOTOCELLS for the wall-installation code ACG8032 N.B. Pay attention to not let the central wire of the cable to came Into contact PAIR OF COLUMNS FOR FIT SLIM code ACG8065 with the external copper sheath, since this would prevent the antenna from...

  • Page 26: Technische Eigenschaften

    TECHNISCHE EIGENSCHAFTEN DUKE ist ein Selbsthemmender Antrieb mit einen mechanischen Endanschlag und eine befahrbare Abdeckung. DUKE 110° ein Flügel-Verzögerungssystem sowohl bei der Öffnungs- als auch bei der Schließbewegung (Beschleunigung der anfänglich langsamen Öffnungsbewegung und Verzögerung der Schließbewegung am Anschlag) auf.
  • Page 27 Deckels mit der fertigen Bodenfläche zusammenfällt. - Die Achse der Angelzapfen muß perfekt mit der Achse der Zughebelwelle übereinstimmen. - DUKE 110°: Das ganze einzementieren. Dabei darauf achten, daß kein Zementsand in den Kasten eindringt und sicherstellen, daß die kürzeren Seiten des Kastens perfekt parallel zum Tor stehen, wenn dieses “GESCHLOSSEN”...
  • Page 28 CME6987 ACG2120 ACG2125 ACG2130 CME5224 (DUKE 110°) CME5230 (DUKE 180°) DUKE 110° DUKE 180° Röhre für elektrische Kabel 62 mm 62 mm Röhre für Wasserabfluss Röhre für elektrische Kabel Röhre für Wasserabfluss...
  • Page 29 CCA1360 in Richtung Sperrung 2 (Montage rechts). TOR GESCHLOSSEN EINSTELLUNG MECHANISCHE ENDANSCHLÄGE DUKE 110° Mit einem DUKE-Antrieb erübrigen sich Anschläge im Boden o.ä., da er über interne, regulierbare Endlagenschrauben zur Begrenzung der Torbewegung verfügt. Für den Zugang zu den Schrauben die Abdeckung abnehmen.

  • Page 30: Wartung

    Kode ACG8436 INOX Kode ACG8437I INOX Kode ACG8438I ENTBLOCKUNG MIT DREIPASSCHLÜSSEL ENTBLOCKUNG MIT ZYLINDER DIN ENTBLOCKUNG MIT HEBELSCHLÜSSEL Kode ACG2125 Kode ACG2120 Kode ACG2130 HEBEL C zur Verwendung auf DUKE bei vielen anderen Gehäusen, auch wenn nicht von RIB cod. ACG8440...
  • Page 31 A - VERBINDUNGEN B2-CRX RADIO-MODUL 433MHz Kode ACG8069 FERNSENDER SUN Kode ABB2050 SUN 2CH Kode ACG6052 SUN 4CH Kode ACG6054 SUN CLONE 2CH Kode ACG6056 SUN CLONE 4CH Kode ACG6058 SUN-PRO 2CH Kode ACG6210 SUN-PRO 4CH Kode ACG6214 SUN-PROX 2CH Kode ACG6220 SUN-PROX 4CH Kode ACG6224...
  • Page 32 SPARK FIT SLIM Um die bestmöglichen Leistungen mit den o. g. Apparaten zu erhalten, muss eine auf die Frequenz des Funkempfängers abgestimmte Antenne montiert werden. WANDFOTOZELLEN Kode ACG8032 Anmerkung: Besonders muss darauf geachtet werden, dass das Zentralkabel EIN PAAR FOTOZELLEN-STAENDER FÜR FIT SLIM Kode ACG8065 der Leitung nicht mit der externen Kupferumwicklung in Kontakt FIT SLIM Fotozellen haben Synchronismusfunktion im Wechselstrom Strom und Strecken...

  • Page 33: Características Técnicas

    DUKE es un operador irreversible dotado de un sistema de fin de carrera mecanico de tapa removible. DUKE 110° está dotado de variacion de velocidad de la hoja ambos durante la abertura y el cierre (comienzo de la abertura lento, después rápido y al fin cerra lento cuando la hoja acerca el tope).
  • Page 34 - Los ejes del perno de la caja tienen que corresponder perfectamente con el eje del quicio. - DUKE 110°: Cementar prestando atención que el cemento no caiga dentro la caja y controlar que las caras cortas de la caja estén perfectamente paralelas a la hoja cuando en posición “CERRADO”.
  • Page 35 CME6987 ACG2120 ACG2125 ACG2130 CME5224 (DUKE 110°) CME5230 (DUKE 180°) DUKE 180° DUKE 110° Tubo para cables eléctricos 62 mm 62 mm Tubo para descarga agua Tubo para cables eléctricos Tubo para descarga agua...
  • Page 36 CCA1360 el cierre 1 para montaje a la izquierda o hacia el cierre 2 para montaje a la derecha. REGULACION TOPES MECANICOS DUKE 110° PUERTA CERRADA Usando DUKE no es necesario fijar topes u otras cosas en la tierra porque està equipado adentro de tornillos ajustables de parada para delimitar el recorrido de la hoja.

  • Page 37: Mantenimiento

    ACG8436 INOX cód. ACG8437I INOX cód. ACG8438I DESBLOQUEO CON CILINDRO DESBLOQUEO CON LLAVE A 3 ANGÚLOS DESBLOQUEO CON LLAVE A PALANCA cód. ACG2120 cód. ACG2125 cód. ACG2130 PALANCA C para aplicación DUKE en muchas cajas pre-existentes no RIB cod. ACG8440...
  • Page 38 B2-CRX MÓDULO RADIO 433MHz cod. ACG8069 TELEMANDO SUN SUN 2CH cód. ACG6052 SUN 4CH cód. ACG6054 cod. ABB2050 SUN CLONE 2CH cód. ACG6056 SUN CLONE 4CH cód. ACG6058 SUN-PRO 2CH cód. ACG6210 SUN-PRO 4CH cód. ACG6214 SUN-PROX 2CH cód. ACG6220 SUN-PROX 4CH cód.
  • Page 39 FIT SLIM SPARK Para obtener las mejores prestaciones de los citados aparatos, es necesario instalar una antena sintonizada con la frecuencia del radioreceptor. FOTOCÉLULAS PARA PARED cód. ACG8032 Importante: Controlar con atención que el hilo central del cable no PAR DE COLUMNAS PARA FIT SLIM cód.
  • Page 40 NOTES...
  • Page 41 NOTES...
  • Page 42 Denominazione Particolare CME5223 Vite s/fine DAC4X10 Vite trilob. TC CR 4X10 UNI8112 BA01097 Campana + Statore + Cavo CME5224 Leva traino cassa DUKE 110° DAE55X16 Vite aut. te. 5.5X16 p. tronca Z CAL1230 Carter CME6987 Piatto cancello cassa DUKE DDD12MAI...
  • Page 43 DUKE 180° CAL1230 CTC1090 DUK6004ZZ CMO1319 CTC1375 BA01097 CTC1410 CME6987 CME5228 DDDB12MAI CME5230 DRL12X24I CCA1362 DSC6X20I CVA2138 CRS62042R CME5221 CTC1013 CME5223 CAL1232 CCA1393 CME5226 CME5229 CME5225 DTE10x40I CTC1133 DDMM10 CTC1372 CTC1120 CME5227 DRL10X20I CVA1479 CTC1371 CCA1392 DDMM10I DTE10X30I CZM6008 CTC1374 CAL1231 DAE55X16 Codice...
  • Page 44 Dichiarazione di incorporazione per le quasi-macchine - Direttiva Macchine 2006/42/CE, Allegato II., B Déclaration d’incorporation pour les quasi-machines - Directive Machines 2006/42/CE, Annexe II, B Declaration of incorporation for partly completed machinery - Machinery Directive 2006/42/EC, Annex II., B Einbauerklärung für unvollständige Maschinen - Maschinenrichtlinie 2006/42/EG, Anhang II, B Declaración de incorporación de una cuasi máquina - Directiva de Máquinas 2006/42/CE, Anexo II, B R.I.B.

This manual is also suitable for:

Duke 180Duke
