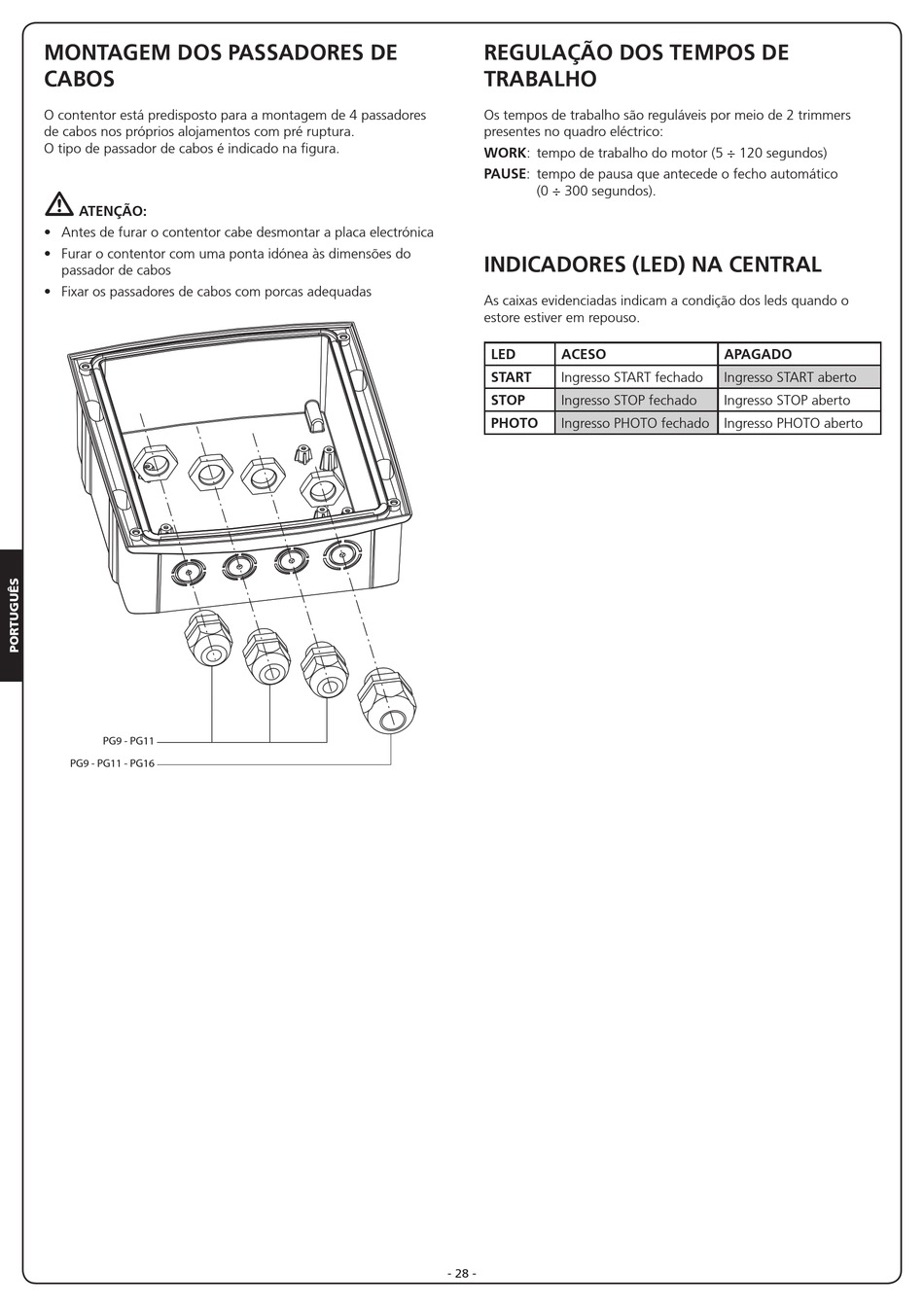

MONTAGEM DOS PASSADORES DE
CABOS
O contentor está predisposto para a montagem de 4 passadores
de cabos nos próprios alojamentos com pré ruptura.
O tipo de passador de cabos é indicado na figura.
m
ATENÇÃO:
• Antes de furar o contentor cabe desmontar a placa electrónica
• Furar o contentor com uma ponta idónea às dimensões do
passador de cabos
• Fixar os passadores de cabos com porcas adequadas
PG9 - PG11
PG9 - PG11 - PG16
REGULAÇÃO DOS TEMPOS DE
TRABALHO
Os tempos de trabalho são reguláveis por meio de 2 trimmers
presentes no quadro eléctrico:
WORK: tempo de trabalho do motor (5 ÷ 120 segundos)
PAUSE: tempo de pausa que antecede o fecho automático
(0 ÷ 300 segundos).
INDICADORES (LED) NA CENTRAL
As caixas evidenciadas indicam a condição dos leds quando o
estore estiver em repouso.
LED ACESO
START
Ingresso START fechado
STOP Ingresso STOP fechado
Ingresso PHOTO fechado
- 28 -
APAGADO
Ingresso START aberto
Ingresso STOP aberto
Ingresso PHOTO aberto
