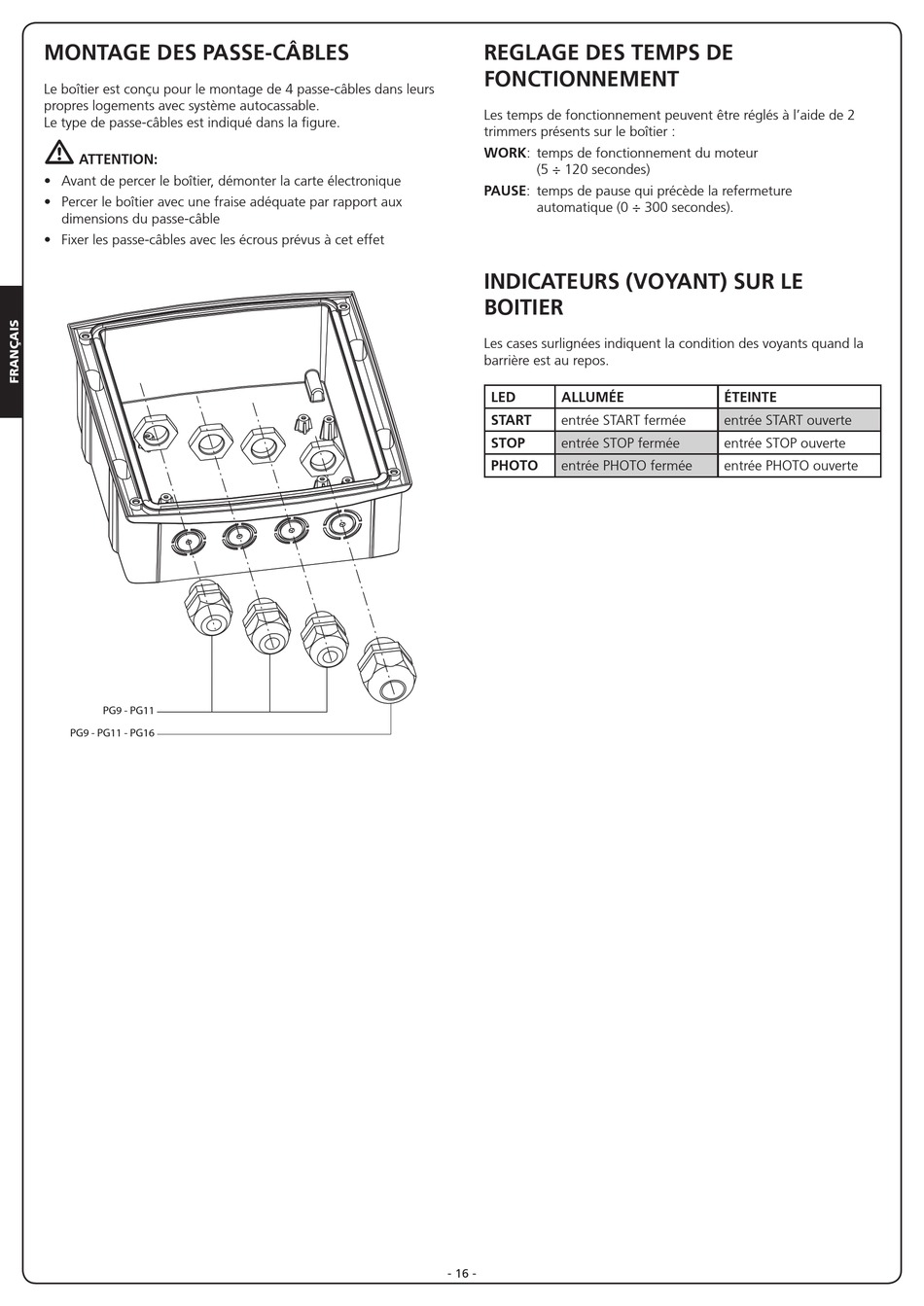

MONTAGE DES PASSE-CÂBLES
Le boîtier est conçu pour le montage de 4 passe-câbles dans leurs
propres logements avec système autocassable.
Le type de passe-câbles est indiqué dans la figure.
m
ATTENTION:
• Avant de percer le boîtier, démonter la carte électronique
• Percer le boîtier avec une fraise adéquate par rapport aux
dimensions du passe-câble
• Fixer les passe-câbles avec les écrous prévus à cet effet
PG9 - PG11
PG9 - PG11 - PG16
REGLAGE DES TEMPS DE
FONCTIONNEMENT
Les temps de fonctionnement peuvent être réglés à l'aide de 2
trimmers présents sur le boîtier :
WORK: temps de fonctionnement du moteur
(5 ÷ 120 secondes)
PAUSE: temps de pause qui précède la refermeture
automatique (0 ÷ 300 secondes).
INDICATEURS (VOYANT) SUR LE
BOITIER
Les cases surlignées indiquent la condition des voyants quand la
barrière est au repos.
LED ALLUMÉE
START
entrée START fermée
STOP entrée STOP fermée
entrée PHOTO fermée
- 16 -
ÉTEINTE
entrée START ouverte
entrée STOP ouverte
entrée PHOTO ouverte
