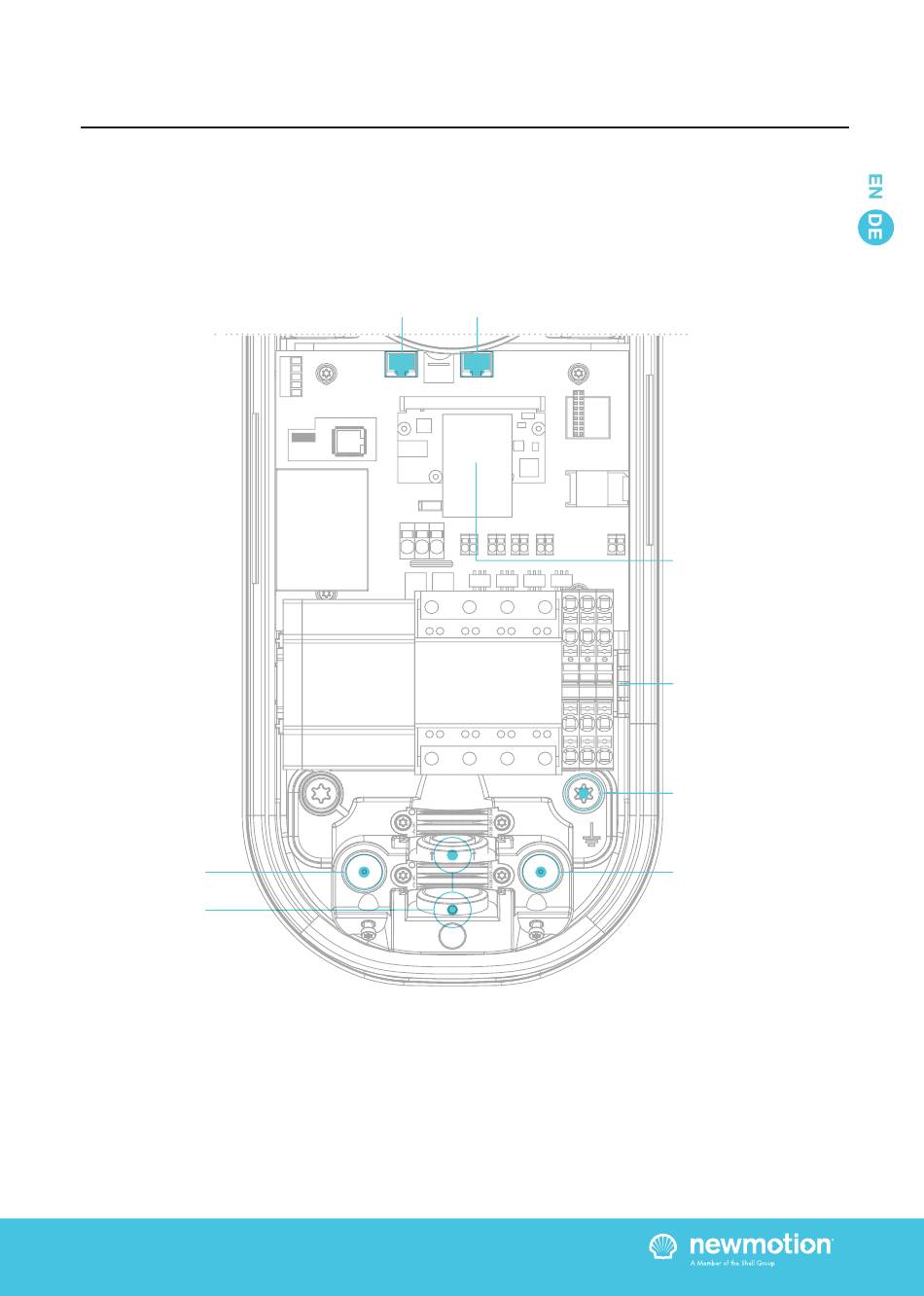

3. PRODUKTÜBERSICHT
(Sternkonfiguration) oder
Klemmblock
L1
N
PE (earthing)
Phase 2
Phase 3
Einlass für
UTP-Datenkabel
mit Gummidichtung
Kabeldurchführung
festes Ladekabel
Falls Sie eine Verbindung zu einem 3-phasigen 230 V-Netz ohne Nullleiter aufbauen: Installieren Sie nur die Phase 1
und verbinden Sie einen der beiden anderen Phasendrähte mit dem Nullleiter-Anschluss.
INSTALLATIEHANDLEIDING – P28
INSTALLATIONSANLEITUNG – P28 | P28
Business Pro:
UTP-Datenport für
Ethernet-
/Mobilrouter-Verbindung
Business Lite:
UTP-Datenport für
Verbindungsschalter
eingehende Verkettung
085NM19INT01
Business Pro:
UTP-Datenport für
Verbindungsschalter
bei Sternkonfiguration
oder Business Lites bei
Verkettungskonfiguration
Business Lite:
UTP-Datenport für die
ausgehende Verkettung
INSIDE
VERSION 0129NM02INT01
DC-Schutzmodul
Zugentlastung für
Datenkabel
Erdungspfosten
Einlass für
UTP-Datenkabel
mit Gummidichtung
