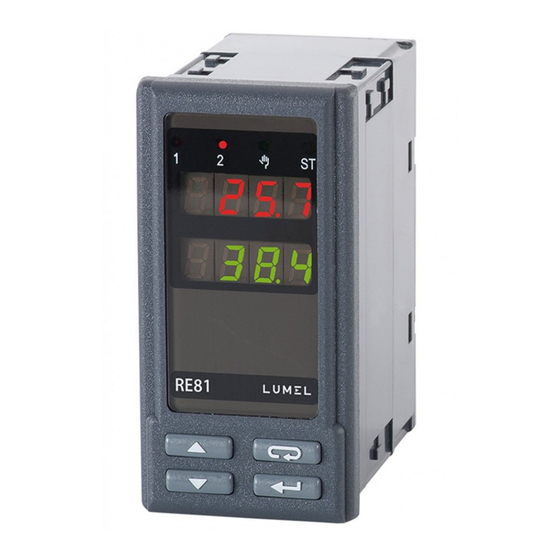

Lumel RE81 User Manual
  1. Manuals
  2. Brands
  3. Lumel Manuals
  4. Controller
  5. RE81
  6. User manual

Lumel RE81 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
REGULATOR 48 x 96 mm
CONTROLLER 48 x 96 mm
RE81
RE81
INSTRUKCJA OBSŁUGI SZYBKI START
PL
USER'S MANUAL QUICK START
EN
Pełna wersja instrukcji dostępna na
Zeskanuj mnie
Zeskanuj kod
Scan the code
Full version of user's manual available at
www.lumel.com.pl

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RE81 and is the answer not in the manual?

Questions and answers

Related Manuals for Lumel RE81

Summary of Contents for Lumel RE81

  • Page 1 REGULATOR 48 x 96 mm CONTROLLER 48 x 96 mm RE81 RE81 INSTRUKCJA OBSŁUGI SZYBKI START USER’S MANUAL QUICK START Pełna wersja instrukcji dostępna na Zeskanuj mnie Zeskanuj kod Scan the code Full version of user’s manual available at www.lumel.com.pl...
  • Page 2 1. WYMAGANIA PODSTAWOWE, BEZPIECZEŃSTWO UŻYTKOWANIA W zakresie bezpieczeństwa użytkowania regulator odpowiada wymaganiom normy PN-EN 61010-1. Uwagi dotyczące bezpieczeństwa: montażu i instalacji połączeń elektrycznych powinna dokonać osoba z uprawnieniami do montażu urządzeń elektrycznych, przed załączeniem regulatora należy sprawdzić poprawność połączeń, przed zdjęciem obudowy regulatora należy wyłączyć jego zasilanie i odłączyć...

  • Page 3: Podłączenia Elektryczne

    Wymiary regulatora przedstawiono na rys. 2. Rys. 2. Wymiary regulatora 2.2. Podłączenia elektryczne Patrz str. 22 , rys. 3-5.

  • Page 4: Rozpoczęcie Pracy

    Na wyświetlaczu może być komunikat znakowy informujący o nieprawidłowościach (tablica 4 - patrz pełna wersja instrukcji obsługi, dostępna na www.lumel.com.pl). Fabrycznie ustawiony jest algorytm regulacji załącz-wyłącz z histerezą podaną w tablicy 2 (patrz pełna wersja instrukcji obsługi, dostępna na www.lumel.com.pl).
  • Page 5 4. OBSłUGA Obsługa regulatora jest przedstawiona na rys. 7...
  • Page 6 . W celu zmiany nastawy parametru na- leży postępować wg punktu 6.3. (patrz pełna wersja instrukcji obsługi, dostępna na www.lumel.com.pl). W celu wyjścia z wybranego poziomu należy przechodzić pomiędzy parametrami aż pojawi się symbol [. . .] i wcisnąć przycisk .
  • Page 7 4.2. Matryca programowania Rys. 8. Matryca programowania...
  • Page 8 4.3. Zmiana nastawy Zmianę nastawy parametru rozpoczyna się po naciśnięciu przycisku podczas wyświetlania nazwy parametru. Przyciskami dokonuje się wyboru nastawy, a przyciskiem akcep- tuje. Anulowanie zmiany następuje po naciśnięciu przycisku automatycznie po upływie 30 sekund od ostatniego naciśnięcia przyci- sku. Sposób zmiany nastawy pokazano na rys. 9. Rys.

  • Page 9: Dane Techniczne

    5. DANE TECHNICZNE Sygnały wejściowe oraz zakresy pomiarowe Tablica 1 Yyp czujnika Zakres Błąd podstawowy czujnik termorezystancyjny (wg PN-EN 60751+A2:1997), prąd pomiarowy 0,25 mA -50...100 ±0,8 0...250 ±1,3 Pt100 0...600 ±3,0 czujnik termolektryczny typu J (wg PN-EN 60584-1:1997) 0...250 ±2,0 Fe-CuNi 0...600 ±3,0...
  • Page 10 Znamionowe warunki użytkowania: - napięcie zasilania: 230 V a.c. ±10% - częstotliwość napięcia zasilania: 50/60 Hz - temperatura otoczenia: 0…23…50 °C - temperatura przechowywania: -20…+70 °C - wilgotność względna powietrza < 85 % (bez kondensacji pary wodnej) - zewnętrzne pole magnetyczne < 400 A/m - czas wstępnego nagrzewania: 30 min - położenie pracy: dowolne Pobór mocy <...
  • Page 11 6. KOD WYKONAŃ Tablica 2 Regulator RE81 Wejście: termorezystor Pt100 (-50...100°C) ....01 termorezystor Pt100 (0...250°C) ....02 termorezystor Pt100 (0...600°C) ....03 termoelement J (Fe-CuNi) (0...250°C) ....04 (0...600°C) ....05 termoelement J (Fe-CuNi) (0...900°C) ....06 termoelement J (Fe-CuNi) (0...600°C) ....

  • Page 12: Basic Requirements, Operational Safety

    1. BASIC REQUIREMENTS, OPERATIONAL SAFETY In the safety service scope, the controller meets to requirements of the EN 61010-1 standard. Observations Concerning the Operational Safety: All operations concerning transport, installation, and commissioning as well as maintenance, must be carried out by qualified, skilled personnel, and national regulations for the prevention of accidents must be observed.

  • Page 13: Electrical Connections

    Fig.1 Controller fixing in the panel Controller overall dimensions are presented on the fig. 2. Fig. 2. Controller dimensions. 2.2. Electrical Connections See page 22, fig. 3-5.

  • Page 14: Starting To Work

    A character message informing about abnormalities may appear on the display (table 4 - see full version of service manual, available at www.lumel.com.pl). The On-Off control algorithm with hysteresis gi- ven in the table 2 (full version of service manual) is set by the manufac- turer.
  • Page 15 4. SERVICE The controller service is presented on the fig. 7...
  • Page 16 Some controller parameters can be invisible – it depends on the current configuration. The table 1 (see full version of service manual, available at www.lumel.com.pl) includes the description of parameters. The return to the normal wor- king mode follows automatically after 30 seconds since the last button...

  • Page 17: Programming Matrix

    4.2. Programming Matrix Fig. 8. Programming matrix...

  • Page 18: Setting Change

    4.3. Setting Change The change of the parameter setting begins after pressing the button during the display of the parameter name. The setting selection is carried out through buttons, and accepted by the button. The change cancellation follows after pressing the button or automatically after 30 sec since the last button pressure.

  • Page 19: Technical Data

    5. TECHNICAL DATA Input Signals Input signals and measuring ranges Table 1 Sensor type Range Basic error Resistance thermometer (acc. to EN 60751), measuring current 0.25mA - 50...100 ±0.8 Pt100 0...250 ±1.3 0...600 ±3.0 Thermocouple of J type (acc. to EN 60584-1) 0...250 ±2.0 Fe-CuNi...
  • Page 20 Way of output operation: - reverse for heating; - direct for cooling Rated operating conditions: - supply voltage: 230 V a.c. ±10% - frequency: 50/60 Hz - ambient temperature: 0…23…50 °C - storage temperature: -20…+70 °C - relative air humidity < 85 % (condensation inadmissible) - external magnetic field <...

  • Page 21: Controller Version Codes

    6. CONTROLLER VERSION CODES Table 2 Temperature Controller RE81 Input: RTD Pt100 (-50...100°C) ....01 RTD Pt100 (0...250°C) ....02 (0...600°C) ....03 RTD Pt100 (0...250°C) ....04 thermocouple J (Fe-CuNi) thermocouple J (Fe-CuNi) (0...600°C) ....05 thermocouple J (Fe-CuNi) (0...900°C) ....
  • Page 22 SCHEMATY PODłąCZEŃ ELECTRICAL CONNECTIONS Regulator ma dwie listwy rozłączne z zaciskami śrubowymi, które umożliwiają przyłączenie przewodów o przekroju do 2,5 mm The controller has two separable terminal strips with screw terminals, which enab- le the wire connection of 2.5 mm 2 cross-section. Rys.

  • Page 23: Installation Recommendations

    Obciążenie/ Load Obciążenie/ Load Zasilanie/ Zasilanie/Supply Supply wyjście 1– binarne napięciowe do sterowania SSR wyjście 1 - przekaźnik Output 1 – binary voltage vor SSR control Output 1 - Relay Obciążenie/ Load Zasilanie/Supply zasilanie wyjście 2 - przekaźnik supply Output 2 - Relay Rys.
  • Page 24 LUMEL S.A. ul. Sulechowska 1, 65-022 Zielona Góra, Poland tel.: +48 68 45 75 100, fax +48 68 45 75 508 www.lumel.com.pl Informacja techniczna: tel.: (68) 45 75 306, 45 75 180, 45 75 260 e-mail: sprzedaz@lumel.com.pl Realizacja zamówień: tel.: (68) 45 75 207, 45 75 209, 45 75 218, 45 75 341 fax.: (68) 32 55 650...
