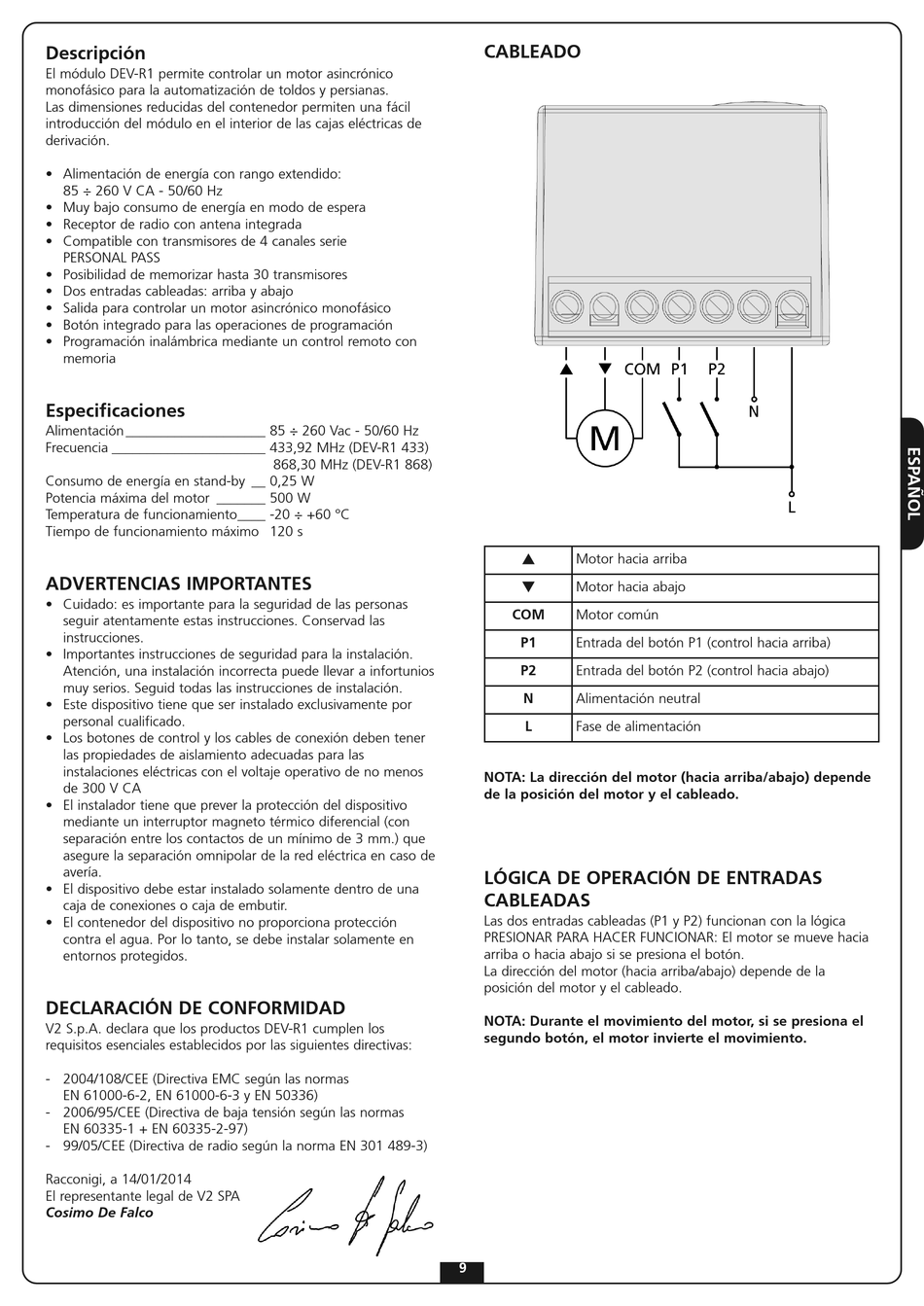

Descripción
El módulo DEV-R1 permite controlar un motor asincrónico
monofásico para la automatización de toldos y persianas.
Las dimensiones reducidas del contenedor permiten una fácil
introducción del módulo en el interior de las cajas eléctricas de
derivación.
• Alimentación de energía con rango extendido:
85 ÷ 260 V CA - 50/60 Hz
• Muy bajo consumo de energía en modo de espera
• Receptor de radio con antena integrada
• Compatible con transmisores de 4 canales serie
PERSONAL PASS
• Posibilidad de memorizar hasta 30 transmisores
• Dos entradas cableadas: arriba y abajo
• Salida para controlar un motor asincrónico monofásico
• Botón integrado para las operaciones de programación
• Programación inalámbrica mediante un control remoto con
memoria
Especificaciones
Alimentación ____________________ 85 ÷ 260 Vac - 50/60 Hz
Frecuencia ______________________ 433,92 MHz (DEV-R1 433)
Consumo de energía en stand-by __ 0,25 W
Potencia máxima del motor _______ 500 W
Temperatura de funcionamiento____ -20 ÷ +60 °C
Tiempo de funcionamiento máximo 120 s

ADVERTENCIAS IMPORTANTES

• Cuidado: es importante para la seguridad de las personas
seguir atentamente estas instrucciones. Conservad las
instrucciones.
• Importantes instrucciones de seguridad para la instalación.
Atención, una instalación incorrecta puede llevar a infortunios
muy serios. Seguid todas las instrucciones de instalación.
• Este dispositivo tiene que ser instalado exclusivamente por
personal cualificado.
• Los botones de control y los cables de conexión deben tener
las propiedades de aislamiento adecuadas para las
instalaciones eléctricas con el voltaje operativo de no menos
de 300 V CA
• El instalador tiene que prever la protección del dispositivo
mediante un interruptor magneto térmico diferencial (con
separación entre los contactos de un mínimo de 3 mm.) que
asegure la separación omnipolar de la red eléctrica en caso de
avería.
• El dispositivo debe estar instalado solamente dentro de una
caja de conexiones o caja de embutir.
• El contenedor del dispositivo no proporciona protección
contra el agua. Por lo tanto, se debe instalar solamente en
entornos protegidos.
DECLARACIÓN DE CONFORMIDAD
V2 S.p.A. declara que los productos DEV-R1 cumplen los
requisitos esenciales establecidos por las siguientes directivas:
- 2004/108/CEE (Directiva EMC según las normas
EN 61000-6-2, EN 61000-6-3 y EN 50336)
- 2006/95/CEE (Directiva de baja tensión según las normas
EN 60335-1 + EN 60335-2-97)
- 99/05/CEE (Directiva de radio según la norma EN 301 489-3)
Racconigi, a 14/01/2014
El representante legal de V2 SPA
Cosimo De Falco
868,30 MHz (DEV-R1 868)
CABLEADO
Motor hacia arriba
q
Motor hacia abajo
COM Motor común
P1 Entrada del botón P1 (control hacia arriba)
P2 Entrada del botón P2 (control hacia abajo)
N Alimentación neutral
L Fase de alimentación
NOTA: La dirección del motor (hacia arriba/abajo) depende
de la posición del motor y el cableado.
LÓGICA DE OPERACIÓN DE ENTRADAS
CABLEADAS
Las dos entradas cableadas (P1 y P2) funcionan con la lógica
PRESIONAR PARA HACER FUNCIONAR: El motor se mueve hacia
arriba o hacia abajo si se presiona el botón.
La dirección del motor (hacia arriba/abajo) depende de la
posición del motor y el cableado.
NOTA: Durante el movimiento del motor, si se presiona el
segundo botón, el motor invierte el movimiento.
