LÓGICA DE OPERACIÓN DEL TRANSMISOR
Los controles inalámbricos mediante el transmisor operan con la
lógica paso a paso.

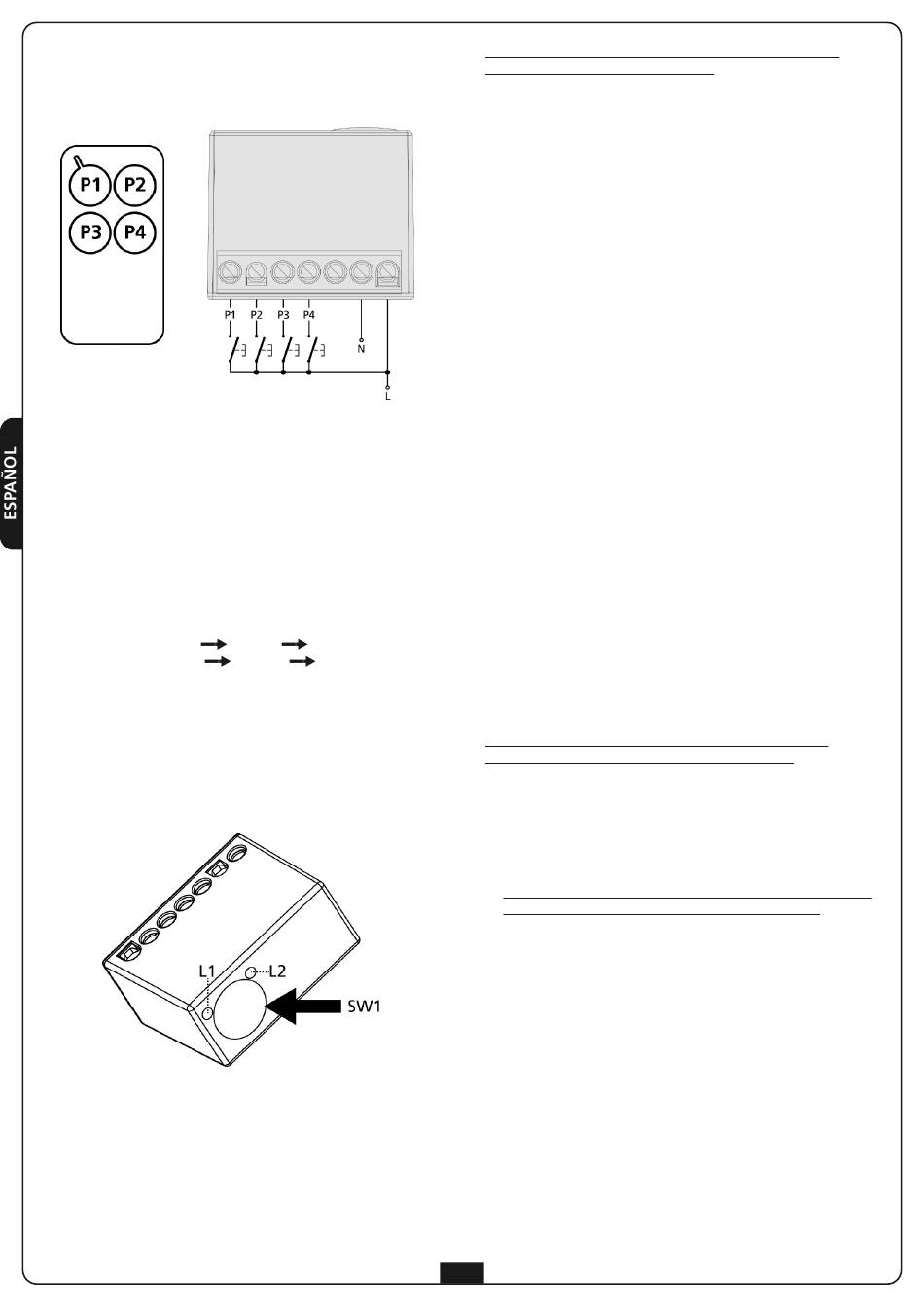

PHOX
Los botones del transmisor funcionan por parejas, memorizando
el botón P1 (SUBIDA) automáticamente se aprende también el
botón P3 (BAJADA). Igual para la pareja P2 y P4.
Para realizar el STOP hay que pulsar la tecla que acciona el
movimiento opuesto al movimiento en curso:
• enrollable en SUBIDA: pulsar el botón P3 o P4
• enrollable en BAJADA: pulsar la tecla P1 o P2
Cada vez que se presiona el botón, la lógica
de operación será la siguiente:
botón P1 / P2 : SUBIDA
botón P3 / P4 : BAJADA
MEMORIZACIÓN DE LOS TRANSMISORES
Se pueden memorizar hasta 30 parejas de botones en cada
módulo.
El botón SW1 se usa para comenzar el procedimiento
de guardado de datos en el módulo DEV-R1 deseado.
L1 - El led se ilumina cuando presiona el botón SW1 para
almacenar o borrar los transmisores
L2 - El led se ilumina cuando el módulo DEV-R1 recibe un
código que está almacenado en la memoria
DEV-T1
SUBIDA SUBIDA
BAJADA BAJADA
Para memorizar un emisor TX1 en un cuadro de maniobras
virgen proceder de la siguiente forma:
ATENCIÓN: el primer emisor memorizado determina la
dirección de movimiento del motor.
1. Presione el botón SW1 del módulo DEV-R1 que se va a
programar. El led L1 se ilumina
2. Pulsar y mantener pulsados (durante unos 5 segundos) los
botones P1+P2 del mando a distancia TX1 hasta que el motor
comience a moverse en una dirección: el led L1 se apaga
3. Soltar los botones: el motor se para
4. Para memorizar la pareja de botones P1-P3 hay que hacer lo
siguiente:
- si el enrollable antes de pararse estaba subiendo pulsar el
botón P1 (botón P1 = subida, botón P3 = bajada)
- si el enrollable antes de pararse estaba bajando pulsar el
botón P3 (botón P3 = bajada, botón P1 = subida)
5. Para memorizar la pareja de botones P2-P4 hay que hacer lo
siguiente:
- si el enrollable antes de pararse estaba subiendo pulsar el
botón P2 (botón P2 = subida, botón P4 = bajada)
- si el enrollable antes de pararse estaba bajando pulsar el
botón P4 (botón P4 = bajada, botón P2 = subida)
6. El receptor permanece en espera durante 8 segundos de un
nuevo código para memorizar
7. Memorice todos los mandos a distancia que desee
8. Pasados 8 segundos sin ninguna transmisión válida el led
se apaga y el receptor vuelve al funcionamiento normal
Accionar el toldo y averiguar que funciona según la lógica
describida. Se la lógica está invertida es necesario cancelar
todos los códigos memorizados y repetir el procedimiento
anterior.
MEMORIZACIÓN VÍA RADIO
Este procedimiento permite memorizar unos transmisores sin
acceder directamente al módulo.
NOTA: es necesario disponer de un emisor anteriormente
memorizado (TX1) y proceder de la siguiente forma
1. Colocar el toldo a media altura con el TX1
2. Pulsar y mantener pulsados (durante unos 5 segundos) los
botones P1+P2 del mando a distancia TX1 hasta que el motor
comience a moverse en una dirección
3. Soltar los botones: el motor se para
4. Pulsar el botón P1 o P2 del transmisor TX2 para memorizar:
la pareja de botones (P1-P3 o P2-P4) del nuevo transmisor se
memoriza con la misma lógica que el transmisor TX1
5. Il ricevitore rimane in attesa per 8 sec. di un nuovo codice da
memorizzare
6. Memorizzare tutti i trasmettitori desiderati
7. Trascorsi 8 secondi senza nessuna trasmissione valida il led
si spegne e il ricevitore torna in funzionamento normale

BORRADO DE LA MEMORIA

Este procedimiento permite borrar todos los transmisores
almacenados en el módulo DEV-R1.
1. Apague el módulo DEV-R1
2. Presione el botón SW1 y al mismo tiempo encienda el
módulo DEV-R1
3. Después de 2 segundos, suelte el botón SW1: el motor
confirma el borrado exitoso al moverse en ambas direcciones
durante medio segundo
