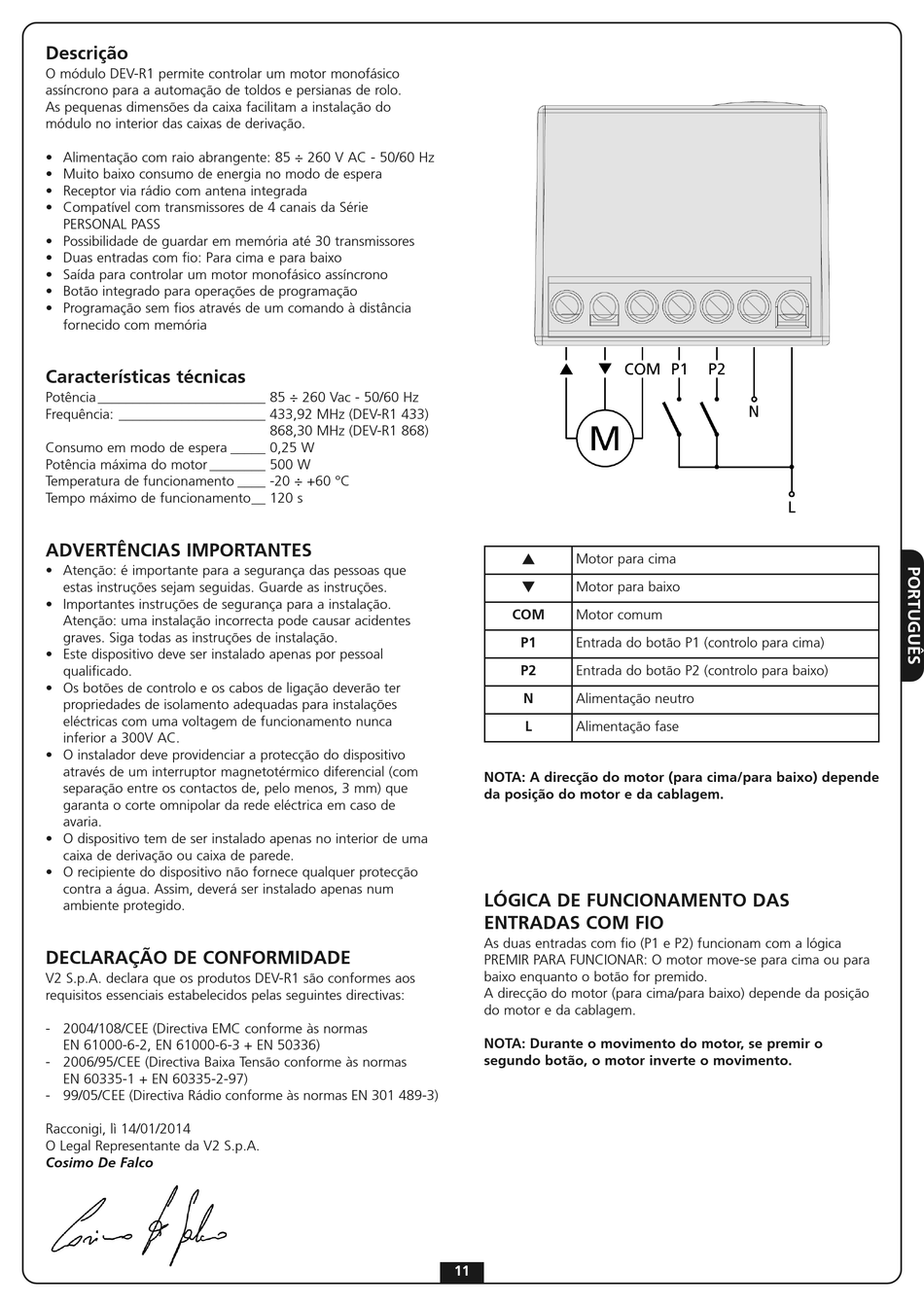

Descrição
O módulo DEV-R1 permite controlar um motor monofásico
assíncrono para a automação de toldos e persianas de rolo.
As pequenas dimensões da caixa facilitam a instalação do
módulo no interior das caixas de derivação.
• Alimentação com raio abrangente: 85 ÷ 260 V AC - 50/60 Hz
• Muito baixo consumo de energia no modo de espera
• Receptor via rádio com antena integrada
• Compatível com transmissores de 4 canais da Série
PERSONAL PASS
• Possibilidade de guardar em memória até 30 transmissores
• Duas entradas com fio: Para cima e para baixo
• Saída para controlar um motor monofásico assíncrono
• Botão integrado para operações de programação
• Programação sem fios através de um comando à distância
fornecido com memória
Características técnicas
Potência ________________________ 85 ÷ 260 Vac - 50/60 Hz
Frequência: _____________________ 433,92 MHz (DEV-R1 433)
Consumo em modo de espera _____ 0,25 W
Potência máxima do motor ________ 500 W
Temperatura de funcionamento ____ -20 ÷ +60 °C
Tempo máximo de funcionamento__ 120 s
ADVERTÊNCIAS IMPORTANTES
• Atenção: é importante para a segurança das pessoas que
estas instruções sejam seguidas. Guarde as instruções.
• Importantes instruções de segurança para a instalação.
Atenção: uma instalação incorrecta pode causar acidentes
graves. Siga todas as instruções de instalação.
• Este dispositivo deve ser instalado apenas por pessoal
qualificado.
• Os botões de controlo e os cabos de ligação deverão ter
propriedades de isolamento adequadas para instalações
eléctricas com uma voltagem de funcionamento nunca
inferior a 300V AC.
• O instalador deve providenciar a protecção do dispositivo
através de um interruptor magnetotérmico diferencial (com
separação entre os contactos de, pelo menos, 3 mm) que
garanta o corte omnipolar da rede eléctrica em caso de
avaria.
• O dispositivo tem de ser instalado apenas no interior de uma
caixa de derivação ou caixa de parede.
• O recipiente do dispositivo não fornece qualquer protecção
contra a água. Assim, deverá ser instalado apenas num
ambiente protegido.
DECLARAÇÃO DE CONFORMIDADE
V2 S.p.A. declara que os produtos DEV-R1 são conformes aos
requisitos essenciais estabelecidos pelas seguintes directivas:
- 2004/108/CEE (Directiva EMC conforme às normas
EN 61000-6-2, EN 61000-6-3 + EN 50336)
- 2006/95/CEE (Directiva Baixa Tensão conforme às normas
EN 60335-1 + EN 60335-2-97)
- 99/05/CEE (Directiva Rádio conforme às normas EN 301 489-3)
Racconigi, lì 14/01/2014
O Legal Representante da V2 S.p.A.
Cosimo De Falco
868,30 MHz (DEV-R1 868)
Motor para cima
q
Motor para baixo
COM Motor comum
P1 Entrada do botão P1 (controlo para cima)
P2 Entrada do botão P2 (controlo para baixo)
N Alimentação neutro
L Alimentação fase
NOTA: A direcção do motor (para cima/para baixo) depende
da posição do motor e da cablagem.
LÓGICA DE FUNCIONAMENTO DAS
ENTRADAS COM FIO
As duas entradas com fio (P1 e P2) funcionam com a lógica
PREMIR PARA FUNCIONAR: O motor move-se para cima ou para
baixo enquanto o botão for premido.
A direcção do motor (para cima/para baixo) depende da posição
do motor e da cablagem.
NOTA: Durante o movimento do motor, se premir o
segundo botão, o motor inverte o movimento.
