LOGIQUE DE FONCTIONNEMENT DU
TRANSMETTEUR
Les commandes à distance au moyen du transmetteur
fonctionnent par la logique ÉTAPE par ÉTAPE.
PHOX

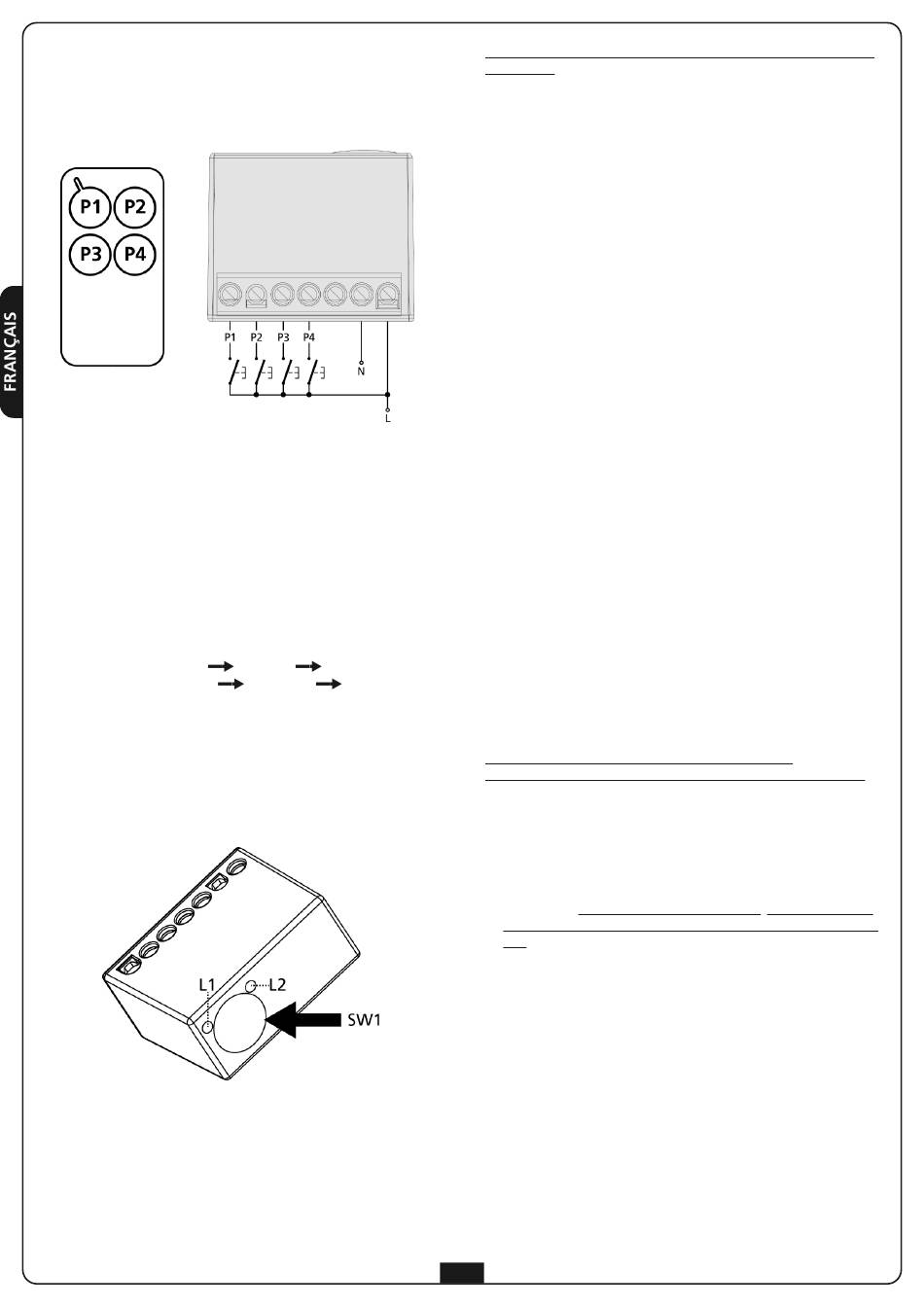

Les boutons de l'émetteur fonctionnent par groupe de deux, en
mémorisant la touche P1 (MONTÉE), le bouton P3 est aussi
automatiquement appris (DESCENTE). Idem pour P2 et P4.
Pour réaliser l'ARRÊT, il est nécessaire d'appuyer sur le bouton
qui commande le mouvement opposé à celui en cours :
• store en MONTÉE : appuyer sur le bouton P3 ou P4
• store en DESCENTE : appuyer sur le bouton P1 ou P2
A chaque pression des boutons, la logique de fonctionnement
sera la suivante:
Bouton P1 / P2 : MONTÉE
Bouton P3 / P4 : DESCENTE
MÉMORISATION DU TRANSMETTEUR
Plus de 30 paires de boutons sont mémorisables sur chaque
module. Le bouton SW1 sert à activer la procédure de
mémorisation du module DEV-R1 désiré.
L1 - le led s'allume lorsque l'on presse le bouton SW1 pour
mémoriser ou pour annuler des transmetteurs
L2 - le led s'allume lorsque le module DEV-R1 reçoit un code
présent en mémoire
DEV-T1
MONTÉE MONTÉE
DESCENTE DESCENTE
Pour mémoriser un émetteur TX1 dans une centrale vierge suivre
ce procédé:
ATTENTION : le premier émetteur qu'on mémorise
détermine la direction de mouvement du moteur.
1. Appuyer le bouton SW1 du module DEV-R1 à programmer :
le led L1 s'allume
2. Appuyer et tenir enfoncé (pendant environ 5 secondes) les
boutons P1+P2 de la télécommande TX1 jusqu'à ce que le
moteur commence à bouger dans une direction :
le voyant L1 s'éteint
3. Relâcher les boutons : le moteur s'arrête
4. Pour mémoriser la paire de boutons P1-P3, procéder comme
il suit :
- si le store avant de s'arrêter était en train de monter,
appuyer sur le bouton P1 (P1 = montée, P3 = descente)
- si le store avant de s'arrêter était en train de monter,
appuyer sur le bouton P3 (P3 = descente, P1 = montée)
5. Pour mémoriser la paire de boutons P2-P4, procéder comme
il suit :
- si le store avant de s'arrêter était en train de monter,
appuyer sur le bouton P2 (P2 = montée, P4 = descente)
- si le store avant de s'arrêter était en train de monter,
appuyer sur le bouton P4 (P4 = descente, P2 = montée)
6. Le récepteur reste en attente pendant 8 secondes d'un
nouveau code à mémoriser
7. Mémoriser toutes les télécommandes souhaitées
8. Après avoir attendu 8 secondes sans aucune émission valide
la led s'éteint et le récepteur retourne en fonctionnement
normal
Essayer d'actionner le store et vérifier qu'il marche selon la
logique décrite. Si la logique est inversée, il est nécessaire
effacer tous les codes mémorisés et répéter les opérations
précédentes
MÉMORISATION PAR RADIO
Cette procédure permet de mémoriser des émetteurs sans
accéder directement au module.
ATTENTION: il est nécessaire avoir à disposition une
télécommande précédemment mémorisée et suivre ce procédé:
1. Positionner le store à mi-hauteur avec le TX1
2. Appuyer et tenir enfoncé (pendant environ 5 secondes) les
boutons P1+P2 de la télécommande TX1 jusqu'à ce que le
moteur commence à bouger dans une direction
3. Relâcher les boutons : le moteur s'arrête
4. Appuyer sur le bouton P1 ou P2 de l'émetteur TX2 à
mémoriser : la paire de boutons (P1-P3 ou P2-P4) du nouvel
émetteur est mémorisée avec la même logique que l'émetteur
TX1
5. Le récepteur reste en attente pendant 8 secondes d'un
nouveau code à mémoriser
6. Mémoriser toutes les télécommandes souhaitées
7. Après avoir attendu 8 secondes sans aucune émission valide
la led s'éteint et le récepteur retourne en fonctionnement
normal
ANNULATION DE LA MÉMOIRE
Cette procédure permet d'annuler tous les émetteurs mémorisés
dans le module DEV-R1
1. Couper l'alimentation au module DEV-R1
2. En maintenant enfoncée la touche SW1, alimenter le module
DEV-R1
3. 2 secondes après, relâcher la touche SW1 : le led L1 effectue
2 clignotements d'une durée de 1/2 s pour indiquer que
l'annulation a eu lieu correctement
