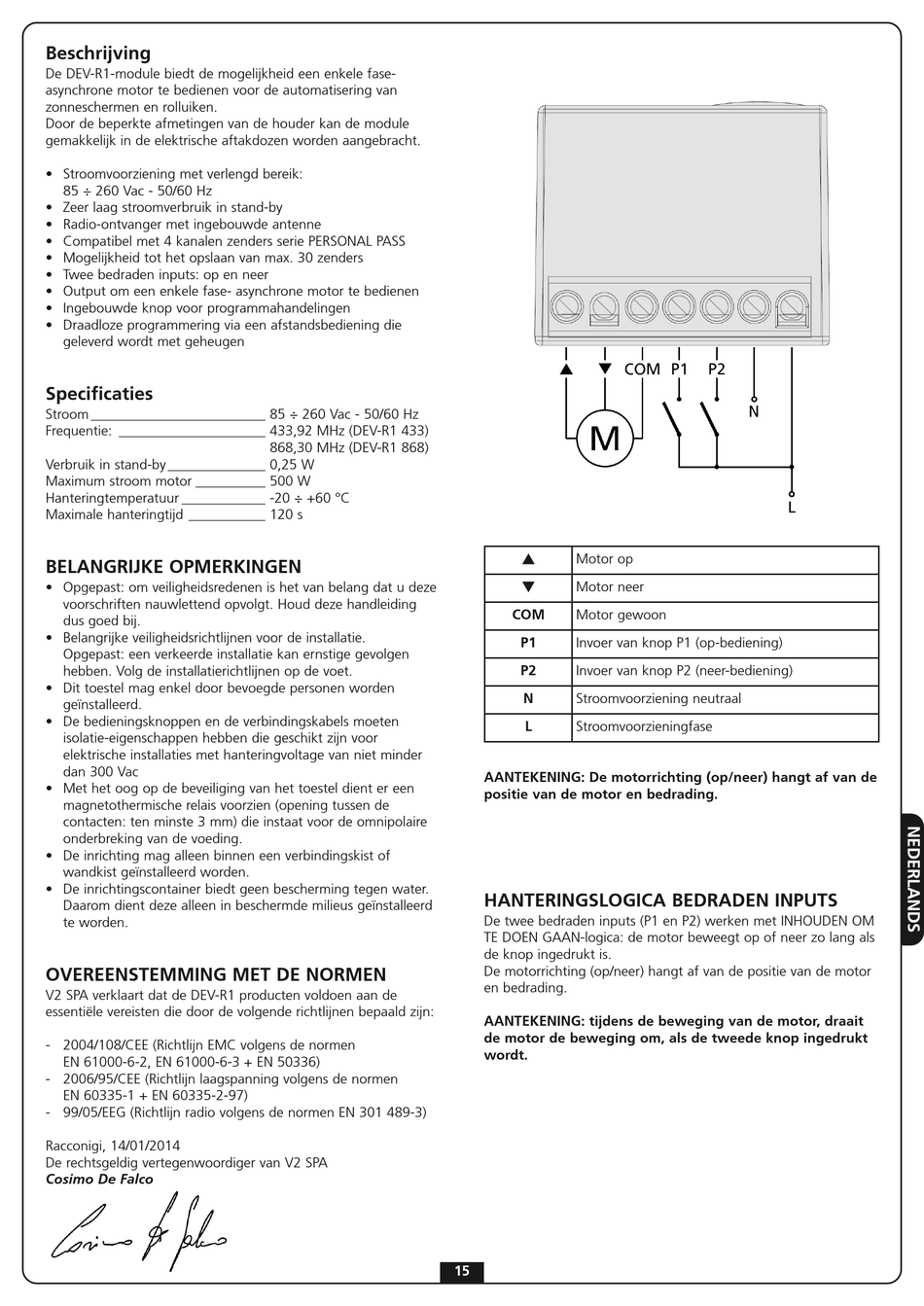

Beschrijving
De DEV-R1-module biedt de mogelijkheid een enkele fase-
asynchrone motor te bedienen voor de automatisering van
zonneschermen en rolluiken.
Door de beperkte afmetingen van de houder kan de module
gemakkelijk in de elektrische aftakdozen worden aangebracht.
• Stroomvoorziening met verlengd bereik:
85 ÷ 260 Vac - 50/60 Hz
• Zeer laag stroomverbruik in stand-by
• Radio-ontvanger met ingebouwde antenne
• Compatibel met 4 kanalen zenders serie PERSONAL PASS
• Mogelijkheid tot het opslaan van max. 30 zenders
• Twee bedraden inputs: op en neer
• Output om een enkele fase- asynchrone motor te bedienen
• Ingebouwde knop voor programmahandelingen
• Draadloze programmering via een afstandsbediening die
geleverd wordt met geheugen
Specificaties
Stroom _________________________ 85 ÷ 260 Vac - 50/60 Hz
Frequentie: _____________________ 433,92 MHz (DEV-R1 433)
Verbruik in stand-by ______________ 0,25 W
Maximum stroom motor __________ 500 W
Hanteringtemperatuur ____________ -20 ÷ +60 °C
Maximale hanteringtijd ___________ 120 s

BELANGRIJKE OPMERKINGEN

• Opgepast: om veiligheidsredenen is het van belang dat u deze
voorschriften nauwlettend opvolgt. Houd deze handleiding
dus goed bij.
• Belangrijke veiligheidsrichtlijnen voor de installatie.
Opgepast: een verkeerde installatie kan ernstige gevolgen
hebben. Volg de installatierichtlijnen op de voet.
• Dit toestel mag enkel door bevoegde personen worden
geïnstalleerd.
• De bedieningsknoppen en de verbindingskabels moeten
isolatie-eigenschappen hebben die geschikt zijn voor
elektrische installaties met hanteringvoltage van niet minder
dan 300 Vac
• Met het oog op de beveiliging van het toestel dient er een
magnetothermische relais voorzien (opening tussen de
contacten: ten minste 3 mm) die instaat voor de omnipolaire
onderbreking van de voeding.
• De inrichting mag alleen binnen een verbindingskist of
wandkist geïnstalleerd worden.
• De inrichtingscontainer biedt geen bescherming tegen water.
Daarom dient deze alleen in beschermde milieus geïnstalleerd
te worden.
OVEREENSTEMMING MET DE NORMEN
V2 SPA verklaart dat de DEV-R1 producten voldoen aan de
essentiële vereisten die door de volgende richtlijnen bepaald zijn:
- 2004/108/CEE (Richtlijn EMC volgens de normen
EN 61000-6-2, EN 61000-6-3 + EN 50336)
- 2006/95/CEE (Richtlijn laagspanning volgens de normen
EN 60335-1 + EN 60335-2-97)
- 99/05/EEG (Richtlijn radio volgens de normen EN 301 489-3)
Racconigi, 14/01/2014
De rechtsgeldig vertegenwoordiger van V2 SPA
Cosimo De Falco
868,30 MHz (DEV-R1 868)
Motor op
q
Motor neer
COM Motor gewoon
P1 Invoer van knop P1 (op-bediening)
P2 Invoer van knop P2 (neer-bediening)
N Stroomvoorziening neutraal
L Stroomvoorzieningfase
AANTEKENING: De motorrichting (op/neer) hangt af van de
positie van de motor en bedrading.
HANTERINGSLOGICA BEDRADEN INPUTS
De twee bedraden inputs (P1 en P2) werken met INHOUDEN OM
TE DOEN GAAN-logica: de motor beweegt op of neer zo lang als
de knop ingedrukt is.
De motorrichting (op/neer) hangt af van de positie van de motor
en bedrading.
AANTEKENING: tijdens de beweging van de motor, draait
de motor de beweging om, als de tweede knop ingedrukt
wordt.
15
