LOGICA DI FUNZIONAMENTO DEI
TRASMETTITORI
I comandi via radio tramite trasmettitore funzionano con logica
PASSO-PASSO.
PHOX

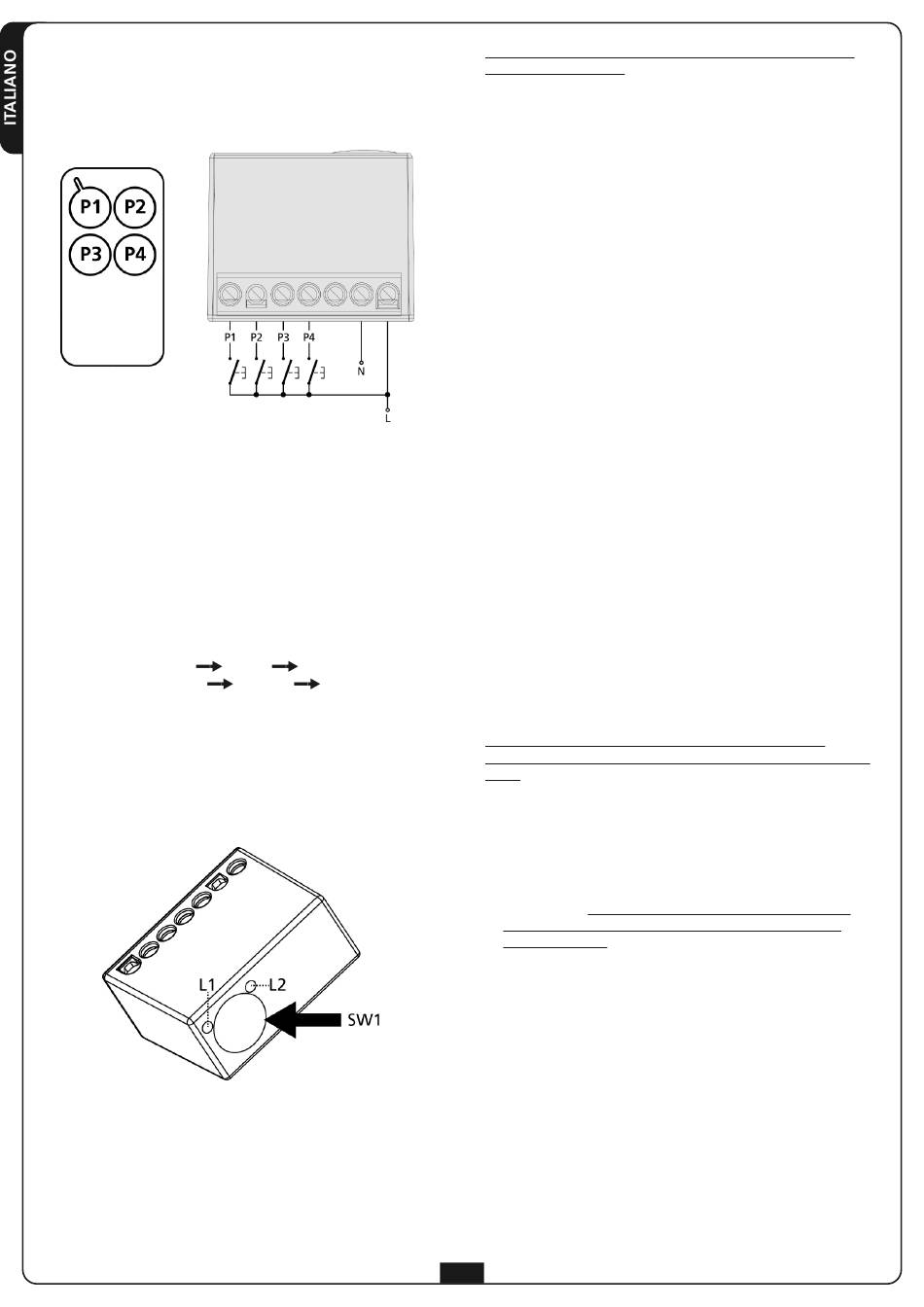

I tasti del trasmettitore funzionano a coppie, memorizzando il
tasto P1 (SALITA) automaticamente viene appreso anche il tasto
P3 (DISCESA). Idem per la coppia P2 e P4.
Per eseguire lo STOP è necessario premere il tasto che comanda il
movimento opposto a quello in corso:
• avvolgibile in SALITA: premere il tasto P3 o P4
• avvolgibile in DISCESA: premere il tasto P1 o P2
Ad ogni pressione dei tasti la logica funzionamento sarà la
seguente:
Tasto P1 o P2 : SALITA
Tasto P3 o P4 : DISCESA
MEMORIZZAZIONE DEI TRASMETTITORI
Sono memorizzabili fino a 30 coppie di tasti su ogni modulo.
Il pulsante SW1 serve per attivare la procedura di
memorizzazione sul modulo DEV-R1 desiderato.
L1 - il led si accende quando viene premuto il tasto SW1
per memorizzare o cancellare dei trasmettitori
L2 - il led si accende quando il modulo DEV-R1 riceve un
codice presente in memoria
DEV-T1
SALITA SALITA
DISCESA DISCESA
Per memorizzare un trasmettitore TX1 in una centrale vergine
procedere come segue:
ATTENZIONE: il primo trasmettitore che si memorizza
determina la direzione di movimento del motore.
1. Premere il pulsante SW1 del modulo DEV-R1 da programmare:
il led L1 si accende
2. Premere e tenere premuto (per circa 5 secondi) i tasti P1+P2
del telecomando TX1 fino a quando il motore comincia a
muoversi in una direzione: il led L1 si spegne
3. Rilasciare i tasti: il motore si ferma
4. Per memorizzare la coppia di tasti P1-P3 procedere come
segue:
- se l'avvolgibile prima di fermarsi stava salendo premere il
tasto P1 (tasto P1 = salita, tasto P3 = discesa)
- se l'avvolgibile prima di fermarsi stava scendendo premere il
tasto P3 (tasto P3 = discesa, tasto P1 = salita)
5. Per memorizzare la coppia di tasti P2-P4 procedere come
segue:
- se l'avvolgibile prima di fermarsi stava salendo premere il
tasto P2 (tasto P2 = salita, tasto P4 = discesa)
- se l'avvolgibile prima di fermarsi stava scendendo premere il
tasto P4 (tasto P4 = discesa, tasto P2 = salita)
6. Il ricevitore rimane in attesa per 8 sec. di un nuovo codice da
memorizzare
7. Memorizzare tutti i trasmettitori desiderati
8. Trascorsi 8 secondi senza nessuna trasmissione valida il led
si spegne e il ricevitore torna in funzionamento normale
Provare ad azionare l'avvolgibile e verificare che funzioni
secondo la logica sopra descritta. Se la logica è invertita è
necessario cancellare tutti i codici memorizzati e ripetere le
precedenti operazioni.
MEMORIZZAZIONE VIA RADIO
Questa procedura permette di memorizzare dei trasmettitori
senza accedere direttamente al modulo.
NOTA: è necessario avere a disposizione un trasmettitore
precedentemente memorizzato (TX1) e procedere con i seguenti
punti:
1. Portare l'avvolgibile a mezza altezza con il trasmettitore TX1
2. Premere e tenere premuto (per circa 5 secondi) i tasti P1+P2
del telecomando TX1 fino a quando il motore comincia a
muoversi in una direzione
3. Rilasciare i tasti: il motore si ferma
4. Premere il tasto P1 o P2 del trasmettitore TX2 da
memorizzare: la coppia di tasti (P1-P3 o P2-P4) del nuovo
trasmettitore viene memorizzata con la stessa logica del
trasmettitore TX1
5. Il ricevitore rimane in attesa per 8 sec. di un nuovo codice da
memorizzare
6. Memorizzare tutti i trasmettitori desiderati
7. Trascorsi 8 secondi senza nessuna trasmissione valida il led
si spegne e il ricevitore torna in funzionamento normale

CANCELLAZIONE DELLA MEMORIA

Questa procedura permette di cancellare tutti i trasmettitori
memorizzati nel modulo DEV-R1.
Procedere come segue:
1. Togliere l'alimentazione al modulo DEV-R1
2. Tenendo premuto il tasto SW1 alimentare il modulo DEV-R1
3. Dopo 2 secondi rilasciare il tasto SW1: il motore conferma che
la cancellazione è avvenuta correttamente muovendosi in
entrambi i versi per 1/2 secondo
4
