HANTERINGSLOGICA ZENDER
De draadloze bedieningen via zender werken met stap-per-
staplogica.

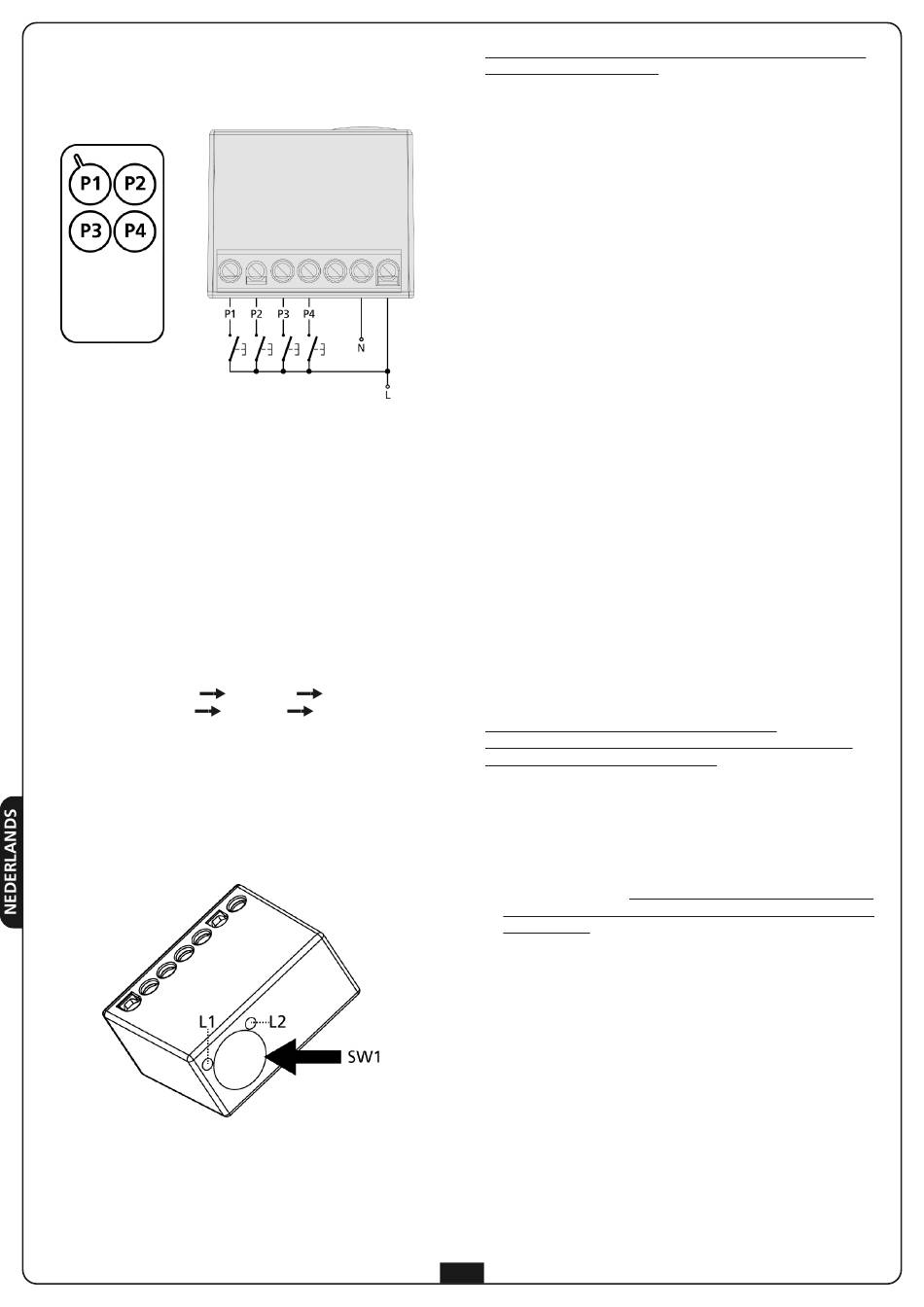

PHOX
De toetsen van de zender werken in paren, en door het opslaan
van de toets P1 (OMHOOG) krijgt men ook automatisch de toets
P3 (OMLAAG). Hetzelfde geldt voor het paar P2 en P4.
Voor het uitvoeren van de STOP moet de toets, waarmee de
beweging tegengesteld aan de huidige wordt bediend, worden
ingedrukt:
• markies OMHOOG: de toets P3 of P4 indrukken
• markies OMLAAG: de toets P1 of P2 indrukken
Iedere keer dat de knoppen ingedrukt worden, zal de
hanteringlogica als volgt zijn:
toets P1 / P2 : OMHOOG
toets P3 / P4 : OMLAAG
OPSLAAN VAN DE ZENDERS
Er kunnen max. 30 toetsenparen op elke module worden
opgeslagen.
De knop SW1 wordt gebruikt om de opslagprocedure van de
gegevens in de gewenste DEV-R1-module te starten.
L1 - de leds gaan aan wanneer u op de SW1-knop drukt om
zenders op te slaan of te verwijderen.
L2 - de led gaat branden wanneer de DEV-R1-module een code
ontvangt die in het geheugen opgeslagen is
DEV-T1
OMHOOG OMHOOG
OMLAAG OMLAAG
Ga als volgt te werk om een TX1 zender op te slaan in een niet
geprogrammeerde stuurkast:
WAARSCHUWING: de eerste opgeslagen zender bepaalt de
draairichting van de motor
1. Druk op de knop SW1 van de te programmeren module
DEV-R1: led L1 gaat branden
2. De toetsen P1+P2 van de afstandsbediening TX1 indrukken en
ingedrukt houden (ongeveer 5 seconden) totdat de motor
zich in één richting begint te verplaatsen: de led L1 gaat uit
3. Laat de toetsen los: de motor stopt
4. Om het toetsenpaar P1-P3 op te slaan als volgt te werk gaan:
- als de markies voor het stoppen omhoog ging de toets P1
indrukken (toets P1 = omhoog, toets P3 = omlaag)
- als de markies voor het stoppen omlaag ging de toets P3
indrukken (toets P3 = omhoog, toets P1 = omlaag)
5. Om het toetsenpaar P2-P4 op te slaan als volgt te werk gaan:
- als de markies voor het stoppen omhoog ging de toets P2
indrukken (toets P2 = omhoog, toets P4 = omlaag)
- als de markies voor het stoppen omlaag ging de toets P4
indrukken (toets P4 = omhoog, toets P2 = omlaag)
6. De ontvanger wacht 8 sec. op een nieuwe code om op te slaan
7. Bewaar alle gewenste afstandsbedieningen
8. 5 seconden nadat geen enkele geldige uitzending
plaatsgevonden heeft, gaat led uit en keert de ontvanger
terug naar de gewone werking
Probeer het rolluik te bedienen en ga na of het werkt
volgens de hierboven beschreven logica. Als het
omgekeerd werkt, moet u alle opgeslagen codes wissen en
de hogerop beschreven procedure van vooraf aan opnieuw
doorlopen
OPSLAAN VAN DE ZENDERS VIA RADIO
Met deze procedure kunnen de zenders worden opgeslagen
zonder directe toegang tot de module.
WAARSCHUWING : moet u beschikken over een
afstandsbediening met een tevoren opgeslagen geheugen en
verder gaan met de volgende stappen:
1. Beweeg het rolluik tot halfweg met TX1
2. De toetsen P1+P2 van de afstandsbediening TX1 indrukken en
ingedrukt houden (ongeveer 5 seconden) totdat de motor
zich in één richting begint te verplaatsen
3. Laat de toetsen los: de motor stopt
4. Druk op de toets P1 of P2 van de zender TX2 die moet
worden opgeslagen: het toetsenpaar (P1-P3 of P2-P4) van de
nieuwe zender wordt opgeslagen met dezelfde logica als van
de zender TX1
5. De ontvanger wacht 8 sec. op een nieuwe code om op te slaan
6. Bewaar alle gewenste afstandsbedieningen
7. 5 seconden nadat geen enkele geldige uitzending
plaatsgevonden heeft, gaat led uit en keert de ontvanger
terug naar de gewone werking
GEHEUGEN LEGEN D.M.V. KNOP SW1
Deze procedure maakt het mogelijk om alle zenders die
opgeslagen zijn in de DEV-R1-module.
1. Schakel de DEV-R1-module uit
2. Houd de knop SW1 ingedrukt en schakel tegelijkertijd de
DEV-R1-module in
3. Na 2 seconden, de knop SW1 loslaten: de motor bevestigt
succesvolle verwijdering d.m.v. het in beide richtingen
bewegen gedurende een halve seconde.
