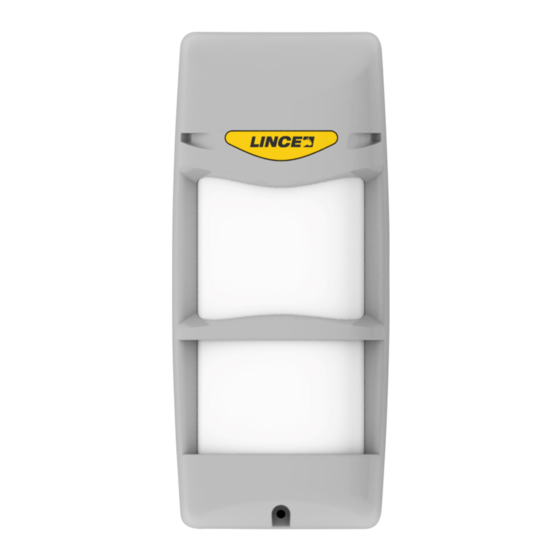

LINCE ITALIA S.p.A.
BOBBY-AM
ART. / ITEM:
1873BOBBY-AM
RILEVATORE VOLUMETRICO DA ESTERNO IN
IT
TRIPLA TECNOLOGIA CON ANTIMASK
Manuale di installazione, uso e manutenzione
EN
TRIPLE TECHNOLOGY VOLUMETRIC DETECTOR
FOR OUTDOOR USE WITH ANTI-MASK FUNCTION
REG.N.4796
Installation, operation and maintenance manual
UNI EN ISO 9001:2008
MADE IN ITALY
Advertisement
Table of Contents
Related Manuals for Lince BOBBY-AM
Summary of Contents for Lince BOBBY-AM
- Page 1 LINCE ITALIA S.p.A. BOBBY-AM ART. / ITEM: 1873BOBBY-AM RILEVATORE VOLUMETRICO DA ESTERNO IN TRIPLA TECNOLOGIA CON ANTIMASK Manuale di installazione, uso e manutenzione TRIPLE TECHNOLOGY VOLUMETRIC DETECTOR FOR OUTDOOR USE WITH ANTI-MASK FUNCTION REG.N.4796 Installation, operation and maintenance manual UNI EN ISO 9001:2008...
-
Page 2: Table Of Contents
The information in this manual has been issued with care, but con cura, tuttavia LINCE ITALIA S.p.A. non può essere ritenuta LINCE ITALIA S.p.A. will not be responsible for any errors or responsabile per eventuali errori e/o omissioni. omissions. LINCE ITALIA S.p.A. reserves the right to improve LINCE ITALIA S.p.A. -
Page 3: Caratteristiche Tecniche
LINCE ITALIA S.p.A. CARATTERISTICHE TECNICHE TECHNICAL FEATURES BOBBY-AM Alimentazione da 9 a 15 Vcc. Power supply from 9 to 15 Vcc. Current consumption @ 20 mA (max.) Consumo a 12 Vcc 20 mA (max.) 12 Vdc Frequenza microonda Banda K... -
Page 4: Identificazione Delle Parti
LINCE ITALIA S.p.A. Grafico di copertura (vista in pianta) Covered area pattern (plan view) Fig. 1 Le zone in grigio non possono essere coperte; le Grey zones can not be protected; the coverage of dashed zone tratteggiate potranno essere coperte ruotando il zones can be obtained with rotation of internal mechanism. -
Page 5: Installazione
LINCE ITALIA S.p.A. Fig. 2 2. INSTALLAZIONE 2. INSTALLATION AVVERTENZE GENERALI GENERAL PRECAUTIONS Prima dell'installazione verificare le seguenti condizioni: Before starting the installation, make sure that: • la parete non deve presentare avvallamenti o sporgenze • the wall does not have any pronounced depressions or eccessive;... - Page 6 LINCE ITALIA S.p.A. Fix the support on a wall or on a stable Fissare la staffa di ancoraggio a muro, o su palo, stabile ed immune da oscillazioni pole • Svitare la vite B (fig. 2) e levare il •...
- Page 7 LINCE ITALIA S.p.A. • Poggiare il corpo del rilevatore sulla staffa e farlo scendere • Locate the detector body on the metallic support and slide it fino in fondo per far coincidere i fori di fissaggio del corpo down, then fix it using the supplied screws.
- Page 8 Accertarsi che il rilevatore sia montato perpendicolarmente rispetto al terreno. Fig. 11 Il rilevatore BOBBY-AM è equi- BOBBY-AM is designed paggiato con speciali filtri per avoid any light disturbance. i disturbi dei raggi solari; nei However too strong light as limiti del possibile è...
-
Page 9: Collegamenti Elettrici
LINCE ITALIA S.p.A. COLLEGAMENTI ELETTRICI ELECTRICAL WIRING POWER: Alimentazione 12 Vcc POWER: Power 12 Vdc (10 ~ 15 Vcc) (10 ~ 15 Vdc) MASK: Uscita antimask: MASK: Anti-mask output: contatto normalmente chiuso a normally closed contact riposo. standby. TAMPER: Antitamper TAMPER: Uscita per la linea output. -
Page 10: Regolazione Pir 2
LINCE ITALIA S.p.A. 2.3.3 Regolazione PIR 2 2.3.3 PIR 2 adjustment Effettuare la regolazione del PIR2 (inferiore) tramite la vite di Once the detector has been installed at 120 cm from the ground, regolazione dopo aver installato il rilevatore a 120 cm dal suolo. - Page 11 LINCE ITALIA S.p.A. Fig. 18 Fig. 19 Fig. 20 Se l’oggetto in movimento risulta essere particolarmente grande If the object in motion is very large (for example a car) there is (per esempio un’automobile) c’è la possibilità che il rilevatore possibility that the detector can detect its presence even if it’s...
-
Page 12: Regolazione Portata Microonda
LINCE ITALIA S.p.A. 2.3.4 Regolazione portata microonda 2.3.4 MW range adjustment Fig. 21 Si raccomanda di diminuire la sensibilità della microonda in Adjust the microwave sensibility in relationship to the needed rapporto alla distanza di copertura desiderata. detection range. 2.3.5 Impostazione DIP SWITCH 2.3.5... -
Page 13: Funzionamento In And
LINCE ITALIA S.p.A. 2.3.6 Funzionamento in AND 2.3.6 AND mode operation Esempio di rilevamento in modalità triplo AND (dip 3 e 4 in Example of detection in triple AND configuration (dip 3 and OFF) 4 in OFF position ( 1 ) -
Page 14: Ricerca Dei Guasti E/O Malfunzionamenti
LINCE ITALIA S.p.A. 3. RICERCA DEI GUASTI E/O MALFUN- 3. TROUBLE SHOOTING ZIONAMENTI Trouble Soluzione I LED non si accendono Verificare la correttezza dei col- LEDs fail to switch on Check wiring connection legamenti Verificare la presenza ed il valore Check the presence of current and if the voltage is between 9.5... -
Page 15: Manutenzione E Verifiche Periodiche
LINCE ITALIA S.p.A. 4. MANUTENZIONE E VERIFICHE PE- 4. MAINTENANCE PERIODIC RIODICHE CHECKS PULIZIA ESTERNA DEL RILEVATORE CLEANING THE EXTERNAL PART OF THE DE- TECTOR Per assicurare il corretto funzionamento del rilevatore è ne- Keep the lens clean to guarantee proper operation of the cessario che la lente venga mantenuta pulita. - Page 16 LINCE LINCE ITALIA S.p.A Via Variante di Cancelliera, snc 00040 ARICCIA (Roma) Tel. +39 06 9301801 Fax +39 06 930180232 001530/00777AD info@lince.nel www.Iince.net...
